K型熱電偶的測量與誤差解決

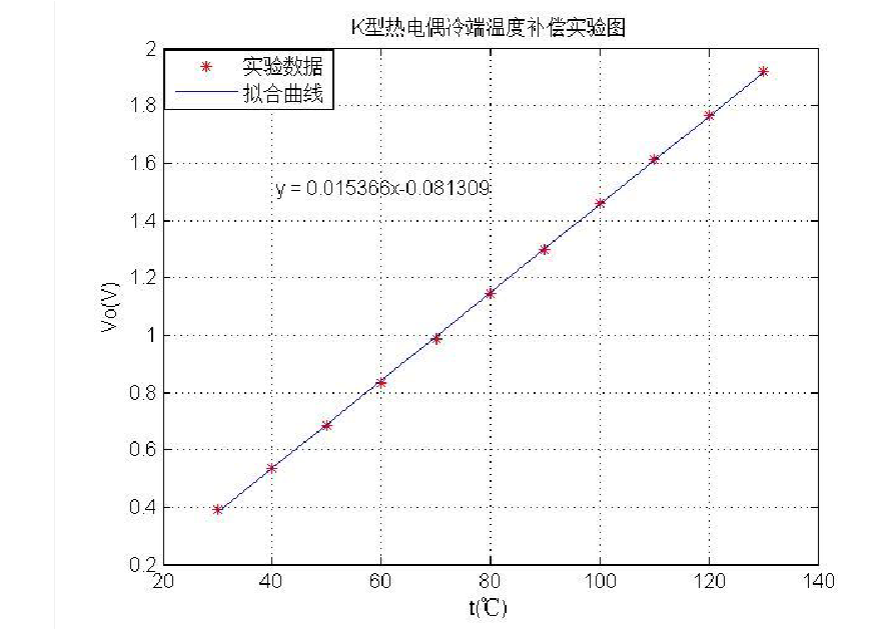

　　熱電偶線，是用于連接熱電偶的冷端到控制室顯示儀表的，進行冷端的溫度補償。并且由于熱電偶的種類多，不同型號的熱電偶要配備相應的熱電偶線。

　　作為一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。

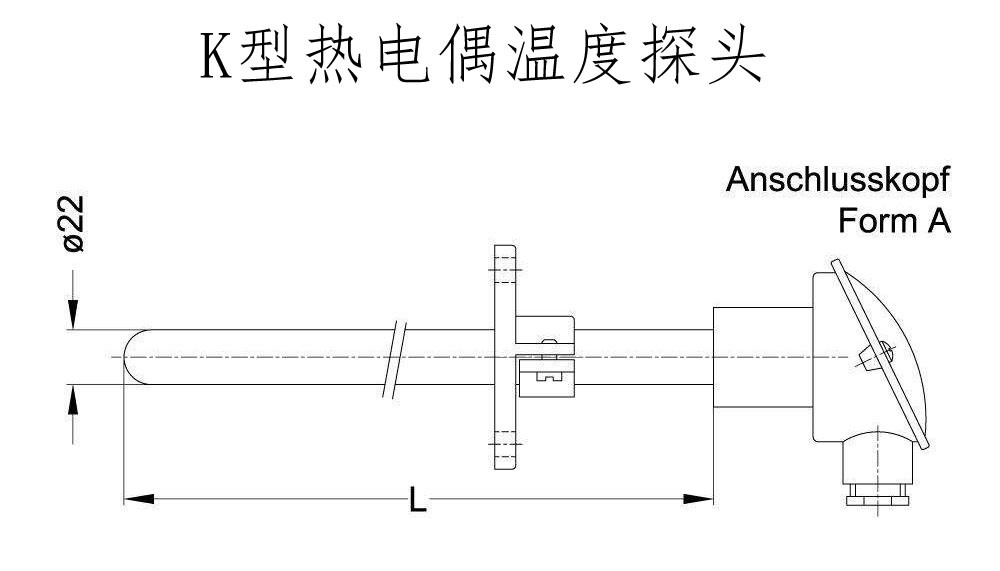

　　K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

　　鎳鉻-偶(K型熱電偶是目前用量最大的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2～4.0mm。

　　正極(KP)的名義化學成分為：Ni：Cr=92：12，負極(KN)的名義化學成分為：Ni：Si=99：3，其使用溫度為-200~1300℃。

　　K型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用在氧化性惰性氣氛中廣泛為用戶所采用。

　　K型熱電偶不能直接在高溫下用在硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用在弱氧化氣氛。

　　特點優勢

　　檢出(測溫)元件熱電偶是工業上最常用的溫度檢測元件之一。必須配二次儀表，其優點是：

　?、貹型熱電偶測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

　?、贙型熱電偶測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶最低可測到-269℃(如金鐵鎳鉻)，最高可達+2800℃(如鎢-錸)。

　?、蹣?gòu)造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

　　2根據溫度測量范圍及精度，選用相應分度號的熱電偶

　　使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶;要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶;使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶;在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶;250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。

　　組成結構

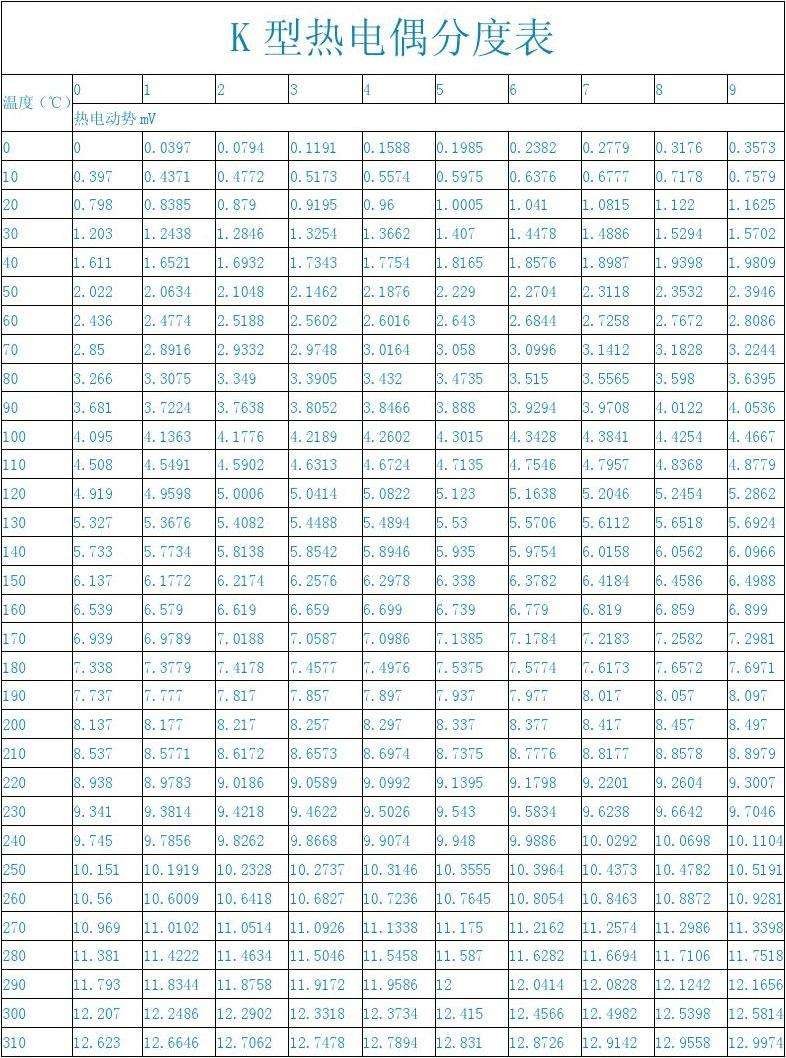

　　K型熱電偶測溫必須由熱電偶、連接導線及顯示儀表三部分組成。如果將熱電偶的熱端加熱，使得冷、熱兩端的溫度不同，則在該熱電偶回路中就會產生熱電勢，這種物理現象就稱為熱電現象(即熱電效應)。

　　在熱電偶回路中產生的電勢由溫差電勢和接觸電勢兩部分組成。接觸電勢：它是兩種電子密度不同的導體相互接觸時產生的一種熱電勢。當兩種不同的導體A和B相接觸時，假設導體A和B的電子密度分別為Na和Nb并且Na>Nb，則在兩導體的接觸面上，電子在兩個方向的擴散率就不相同，由導體A擴散到導體B的電子數比從B擴散到A的電子數要多。導體A失去電子而顯正電，導體B獲得電子而顯負電。因此，在A、B兩導體的接觸面上便形成一個由A到B的靜電場，這個電場將阻礙擴散運動地繼續進行，同時加速電子向相反方向運動，使從B到A的電子數增多，最后達到動態平衡狀態。此時A、B之間也形成一電位差，這個電位差稱為接觸電勢。

　　此電勢只與兩種導體的性質相接觸點的溫度有關，當兩種導體的材料一定，接觸電勢僅與其接點溫度有關。溫度越高，導體中的電子就越活躍，由A導體擴散到B導體的電子就越多，接觸面處所產生的電動勢就越大，即接觸電勢越大。

　　測量應用

　　K型熱電偶的熱響應時間實際上是比較復雜的，不同的試驗條件會產生不同的測量結果，這是由于受周圍介質的換熱率影響，換熱率高，則熱響應時間就短。

　　為了使熱電偶的熱響應時間具有可比性，國家標準規定：熱響應時間應在專用水流試驗裝置上進行。該裝置的水流速度應保持0.4±0.05m/s，初始溫度在5-45℃的范圍內，溫度階 躍值為40-50℃。在實驗過程中，水的溫度變化應不大于溫度階躍值的±1%。被試熱電偶的置入深度為150mm或設計的置入深度。

　　由于K型熱電偶在室溫附近熱電勢很小，熱響應時間不容易測出，因此國家標準規定可采用同規格的K型熱電偶的熱電極組件替換其自身的熱電極組件，然后進行試驗。

　　試驗時應記錄熱電偶的輸出變化至相當于溫度階躍變化50%的時間T0.5，必要時可記錄變化10%的熱響應時間T0.1和變化90%的熱響應時間T0.9。所記錄的熱響應時間，應是同一試驗 至少三次測試結果的平均值，每次測量結果對于平均值的偏離應在±10%以內。此外，形成溫度階躍變化所需的時間不應超過被測試熱電偶的T0.5的十分之一。記錄儀器或儀表的響 響應時間不應超過被試熱電偶的T0.5的十分之一。

　　誤差解決方法

　　由于K型熱電偶的熱惰性使儀表的指示值落后于被測溫度的變化，在進行快速測量時這種影響尤為突出。所以應盡可能采用熱電極較細、保護管直徑較小的熱電偶。測溫環境許可時，甚至可將保護管取去。

　　由于存在測量滯后，用熱電偶檢測出的溫度波動的振幅較爐溫波動的振幅小。測量滯后越大，熱電偶波動的振幅就越小，與實際爐溫的差別也就越大。

　　當用時間常數大的熱電偶測溫或控溫時，儀表顯示的溫度雖然波動很小，但實際爐溫的波動可能很大。為了準確地測量溫度，應當選擇時間常數小的熱電偶。時間常數與傳熱系數成反比，與K型熱電偶端的直徑、材料的密度及比熱成正比，如要減小時間常數，除增加傳熱系數以外，最有效的辦法是盡量減小熱端的尺寸。使用中，通常采用導熱性能好的材料，管壁薄、內徑小的保護套管。在較精密的溫度測量中，使用無保護套管的裸絲熱電偶，但熱電偶容易損壞，應及時校正及更換。
