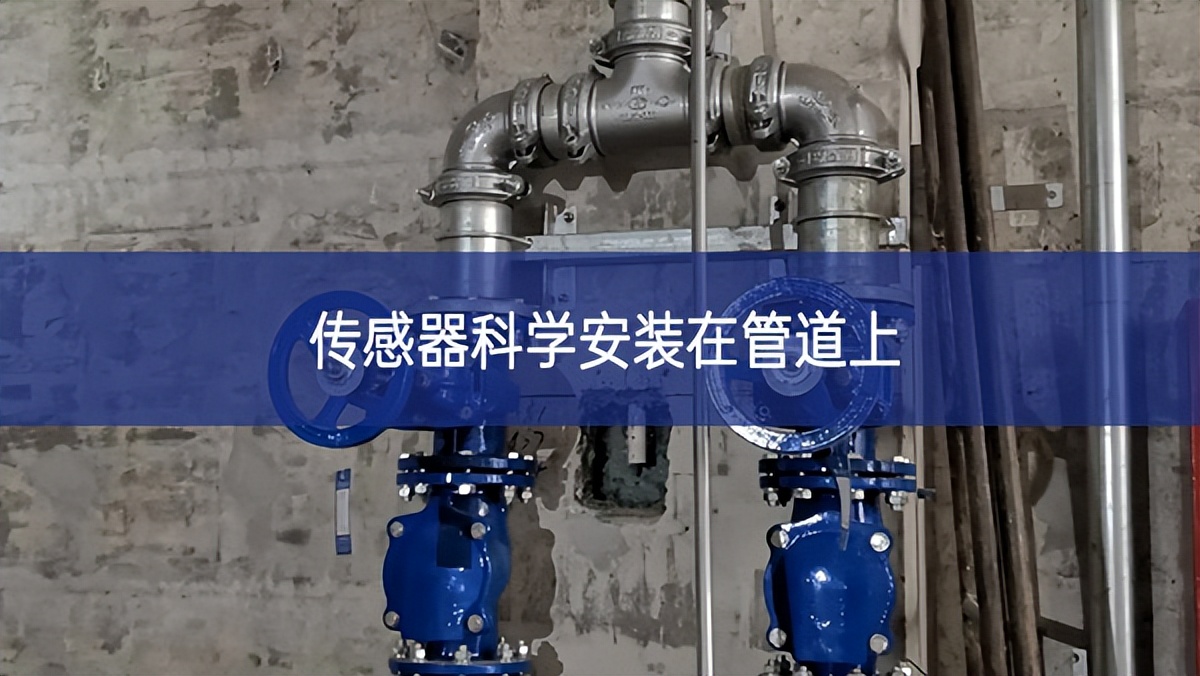

傳感器科學安裝在管道上

流量計是測量導電液體個質的常用儀器，廣泛應用于化工、石油、醫療、污水處理等行業。管路傳感器的安裝工藝管路傳感器安裝位置的選擇應注意以下事項:

(1)必須保證傳感器測量管內始終充滿被測流體，并且在管內有不滿意和可能有空管的情況下，傳感器也不能正常工作;

(2)傳感器內流體的流動方向必須與傳感器上流體的流向—致;

(3)在測量兩相流體時，選擇的位置不容易引起相分離;

傳感器應選擇管路中波動小的液體作為測量點;

(4)一般而言，遠離泵、閥等，儀表指示比較平穩，波動較小;

(5)避免不均勻液體的電導率容易發生，例如，加液與基液的電導率不同，加液的位置最好位于傳感器的下游;

(6)PTFE襯里傳感器應避免安裝在負壓管道上或安裝在瞬間產生負壓的地方。

考慮直管段長度的要求，當流速傳感器測得的流速分布為軸對稱時，流量計的測顯精度與流速分布天關。從電極中心到對量管入口端L的小徑傳感器和一些中徑傳感器與直管段之間的距離相當，這意味著，即使傳感器入口端前的流體流動是軸對稱的，測量也不會受到任何影響。

但隨著儀器口徑的增大，傳感器結構的改進，LD值也隨之威小，由傳感器測量管構或的直管段在實現非軸對稱流動“對稱方面存在著不足。此外，工藝管道的彎頭、閔門等會引起濟場畸變，產生二次流或渦流，使原始充分發展?fàn)顟B(tài)的速度分布受到破壞。為了讓流體恢復其軸對稱的速度分布，需要相當長的直管段，或者在流量傳感器前面有一個滈星調節裝置。因此，電磁式流量傳感器需要設置上游直管段。
