青島市世界園藝博覽會水質監測系統

        一、系統背景：

        2014年青島世界園藝博覽會是展示世界園林園藝精品和科技成果的非貿易性展會，被稱為世界園藝文化和園林科學的“奧林匹克盛會”。由于本次博覽會青島世園會園區規劃總面積高達241公頃，主題館、天水地池區、植物館等主要建筑場館對供水水質的有一定的要求，我公司成功為此次世界園藝博覽會研發設計水質監測系統。

        根據青島市世界園博會要求，對園博會水質監測點實現高錳酸鹽、總磷、總氮、氨氮、PH、溶解氧、電導率、濁度、溫度等共九項參數等實時監測，在水質超限時實現報警，來保證園博會期間的用水質量。

        二、系統組成

        本次設計的青島園博會水質監測系統主要由現場遙測單元、中心服務器端、遠程客戶監視端三部分組成，基于GPRS無線網絡，實現博覽會期間的水質監測工作。

        系統硬件為現場遙測單元，遠程客戶監視端。

        系統軟件為服務器軟件和客戶端軟件。

        三、系統框圖

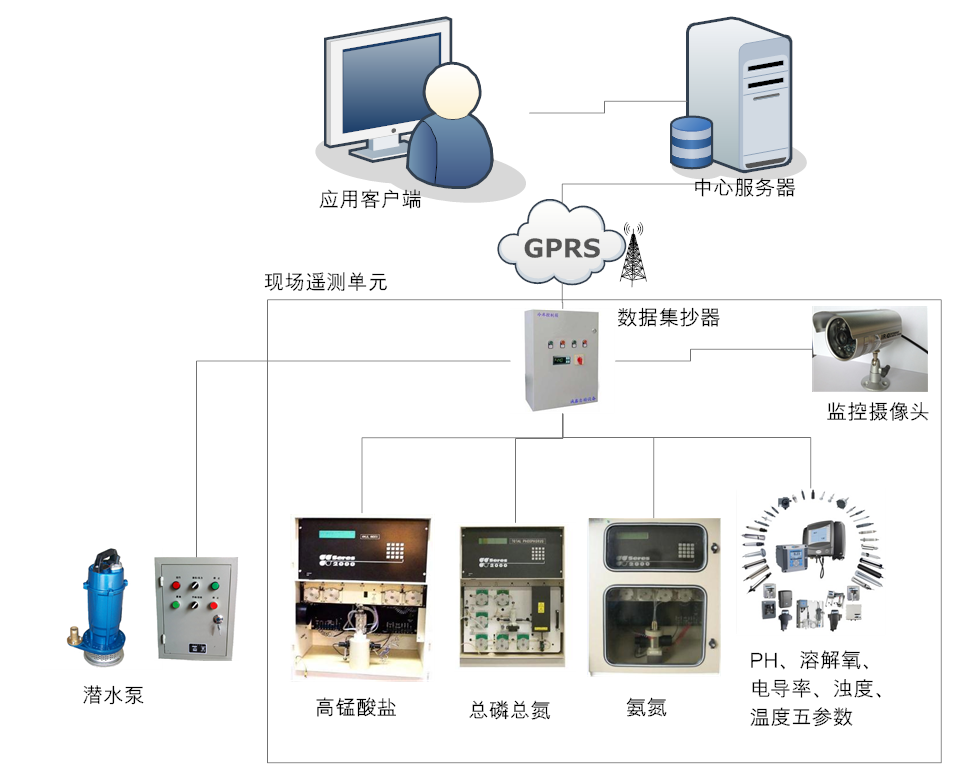

        本次青島園博會水質監測系統總體方案部署圖如下：

        四、系統功能

        根據園博會管理人員要求，青島市世界園藝博覽會水質監測系統實現的功能有以下幾點：

        1、遠程控制潛水泵的開啟、關閉，用于取水分析;

        2、實時監控水質變化,包含以下參數：高錳酸鹽、總磷、總氮、氨氮、PH、溶解氧、電導率、濁度、溫度等共九項參數;

        3、在水質超限之后可以進行水質報警;

        4、報警方式包含：軟件報警和短信報警兩種;

        5、實現地圖GIS展示;

        6、實現系統整體結構的動態展示;

        7、實現歷史數據統計功能;

        8、實現多用戶多權限分配。

        五、系統硬件

        本次青島園博會水質監測系統硬件主要分為遠程客戶監視端和現場遙測單元兩部分。

        其中遠程客戶監視端為攝像頭;

        現場遙測單元主要由現場控制箱、高錳酸鹽檢測儀(SERES 2000)、總磷總氮(哈希)檢測儀、(PH、溶解氧、電導率、濁度、溫度)檢測儀、K301A檢測儀等組成。

        1、其中現場控制箱位于傳感器和中心服務器之間，負責數據的采集、傳輸，主要設備為我公司的RTU遠程測控終端。

        2、高錳酸鹽檢測儀(SERES 2000)用于監測水質高錳酸鹽濃度;

        3、總磷總氮(哈希)檢測儀用于監測總磷、總氮含量;

        4、(PH、溶解氧、電導率、濁度、溫度)等檢測儀用于檢測監測PH、溶解氧、電導率、濁度、溫度等五項水質參數;

        5、K301A檢測儀用于監測當前氨氮含量。

        六、系統軟件

        本次青島市世界園藝博覽會水質監測系統軟件采用CS架構方式，分為服務器軟件和客戶端軟件。

        其中服務器軟件及部署由我公司專人前期負責安裝、調試等工作，后期服務器維護亦由我方專人維護。

        客戶端軟件由我公司通過光盤及郵件形式發給客戶。

        七、部分軟件截圖及設備實物安裝圖

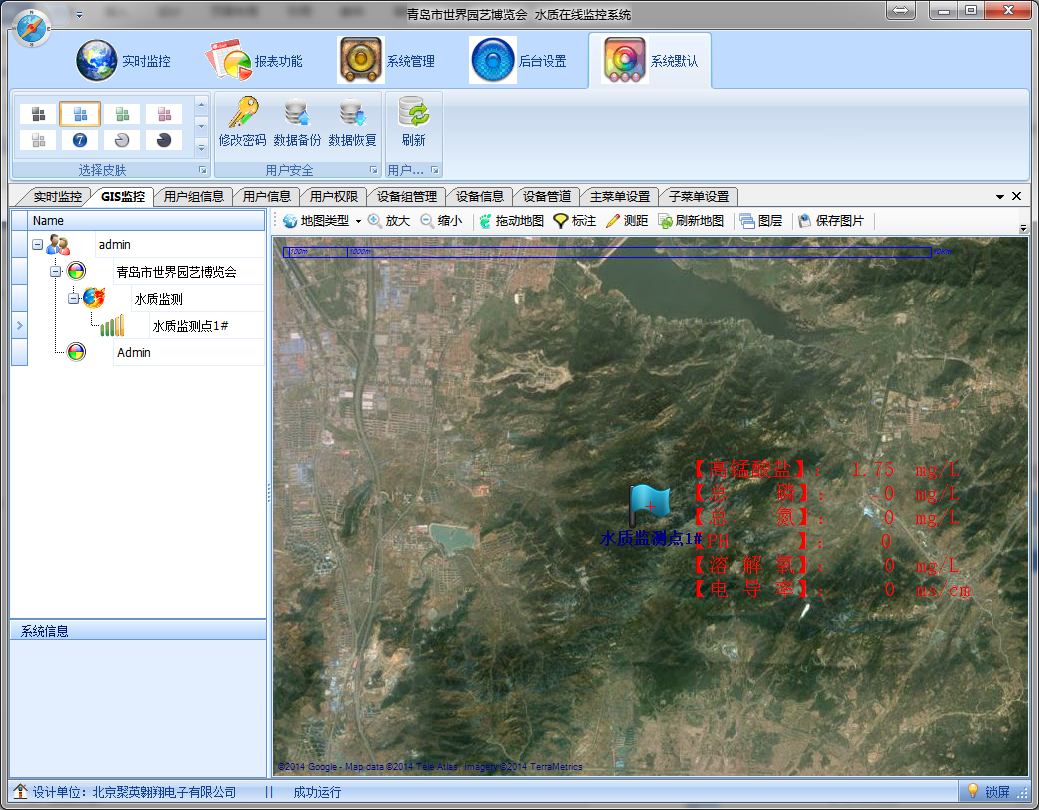

        1、 GIS地圖監控

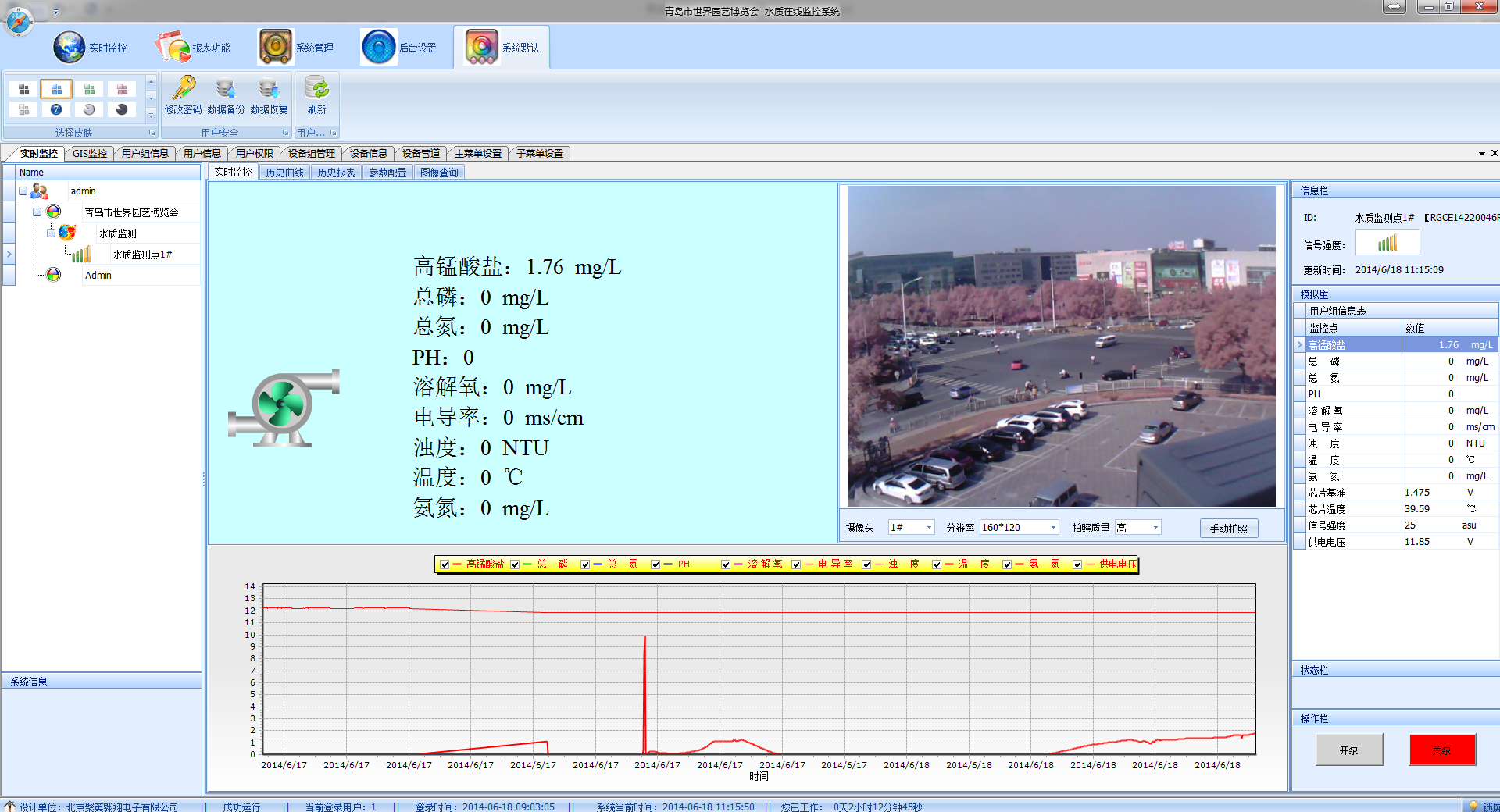

        2、 監控界面

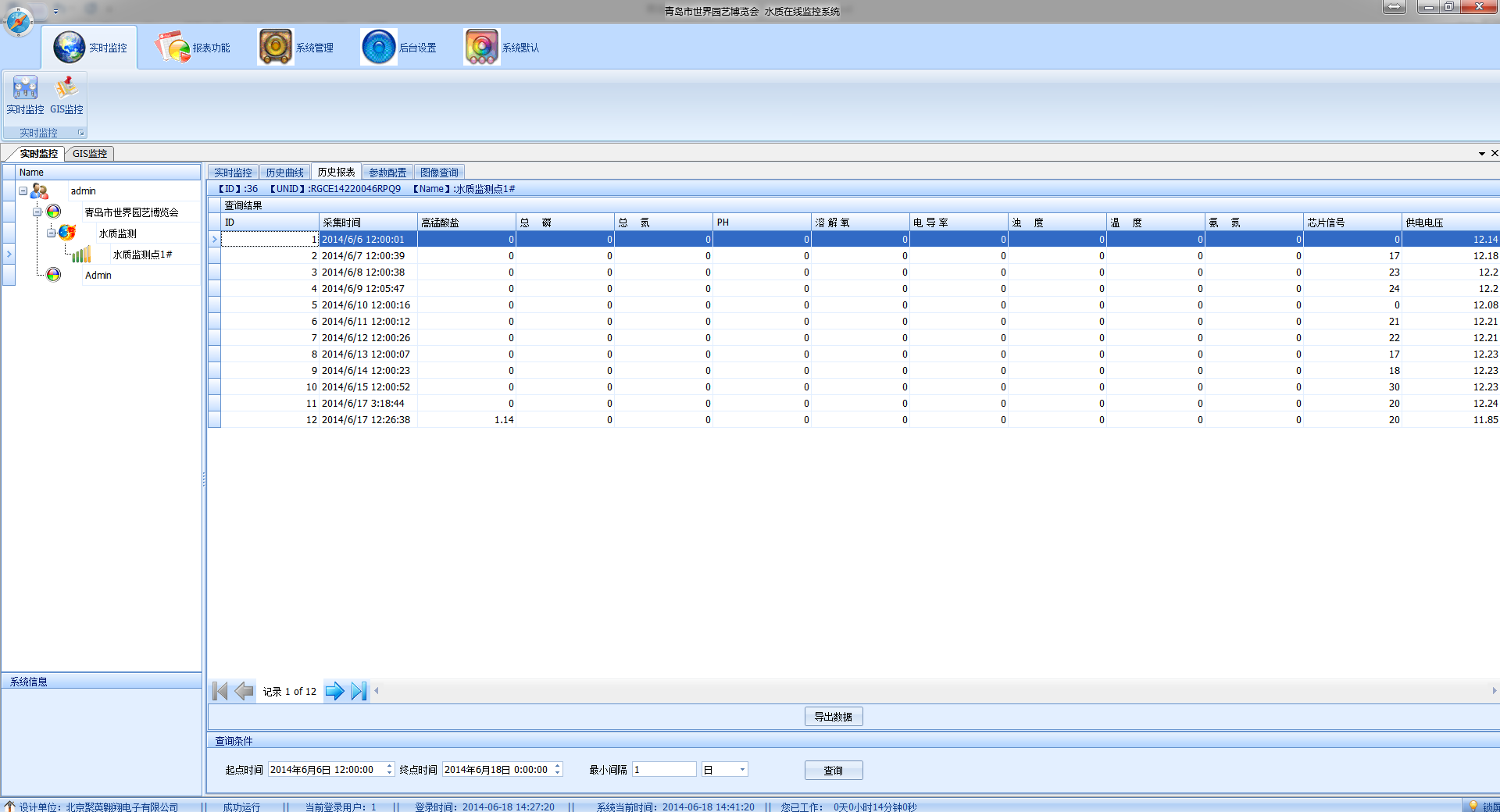

        3、歷史數據查詢

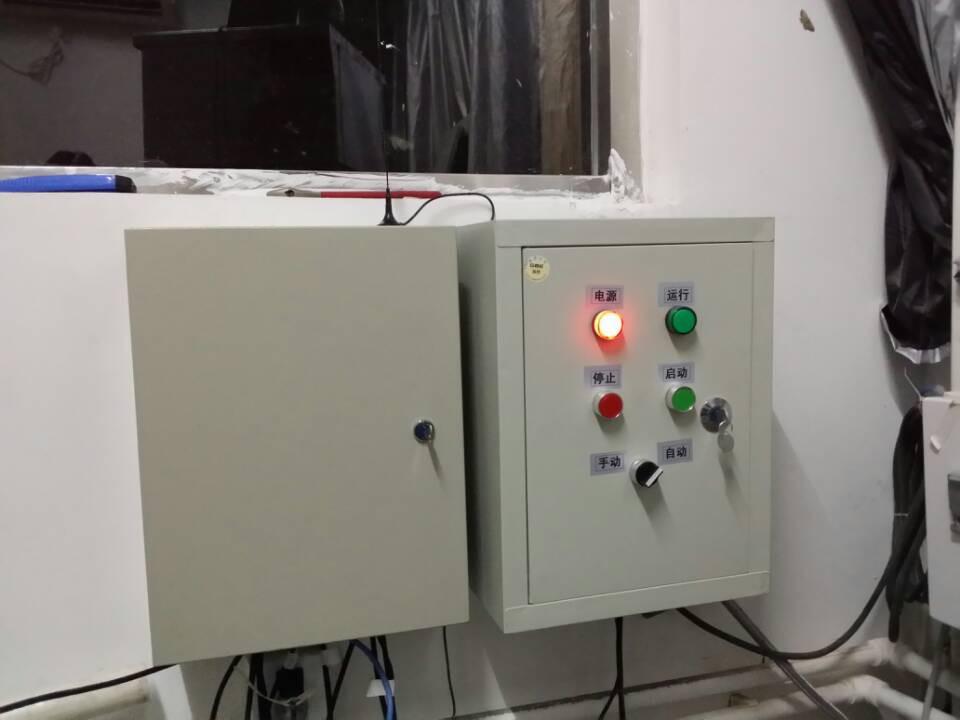

        實物安裝圖

        圖1
