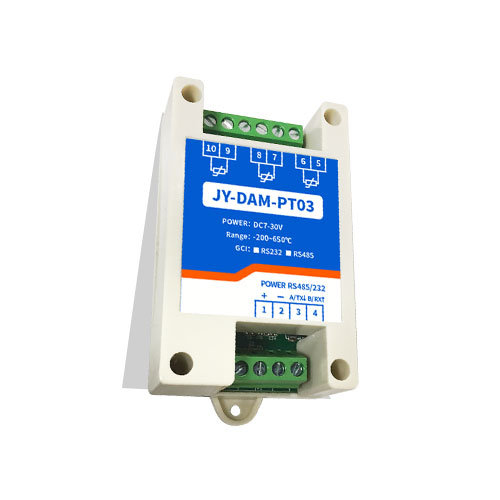

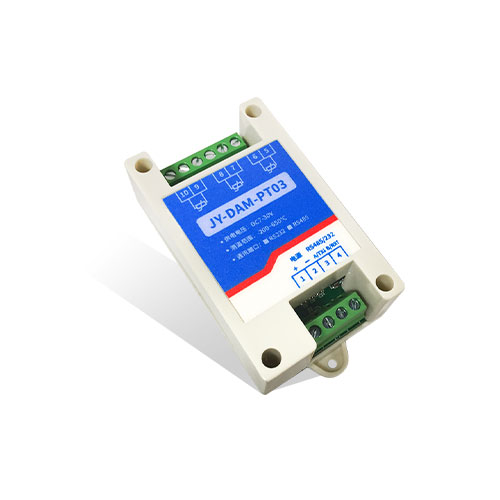

一、產品特點

l DC7-30V 寬壓供電;

l RS485 通訊隔離;

l 通訊接口支持 RS232 、RS485 。;

l 支持標準 modbus 協議，同時支持 ASCII/RTU 格式;

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度、

二、產品功能

l 3 路 PT100 采集通道;

l 支持 5 位尋址地址;

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200。

三、產品選型

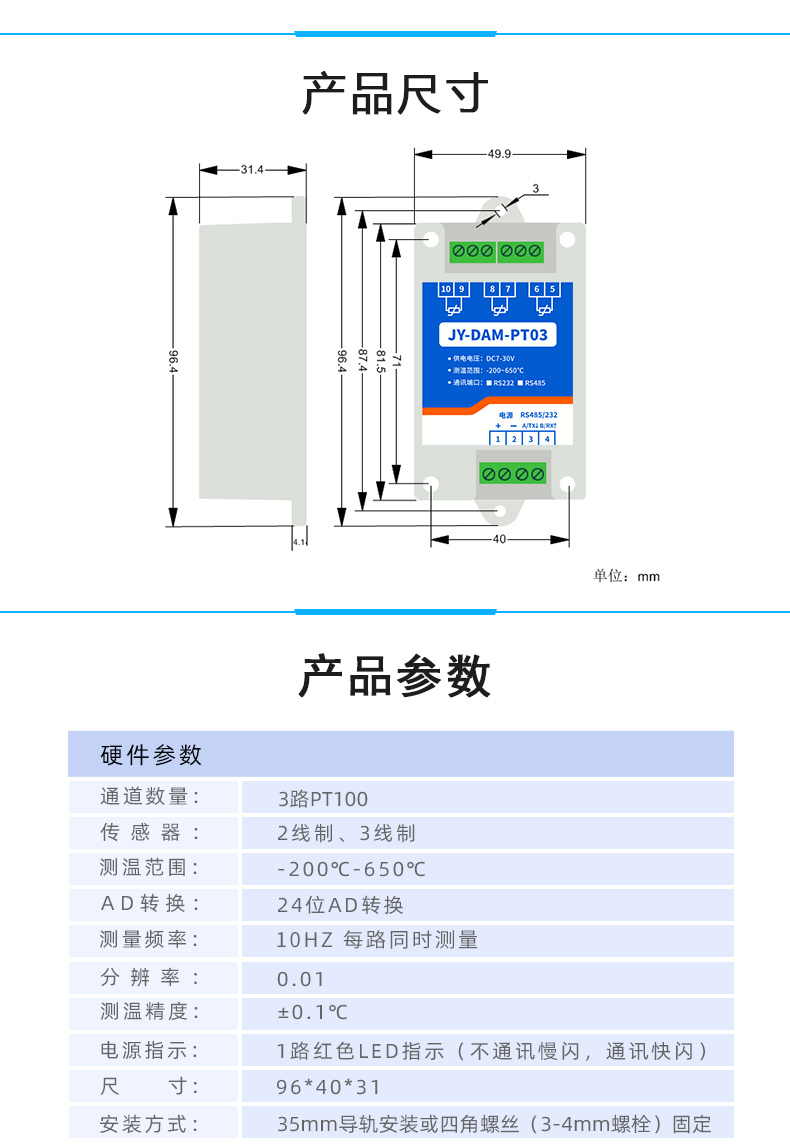

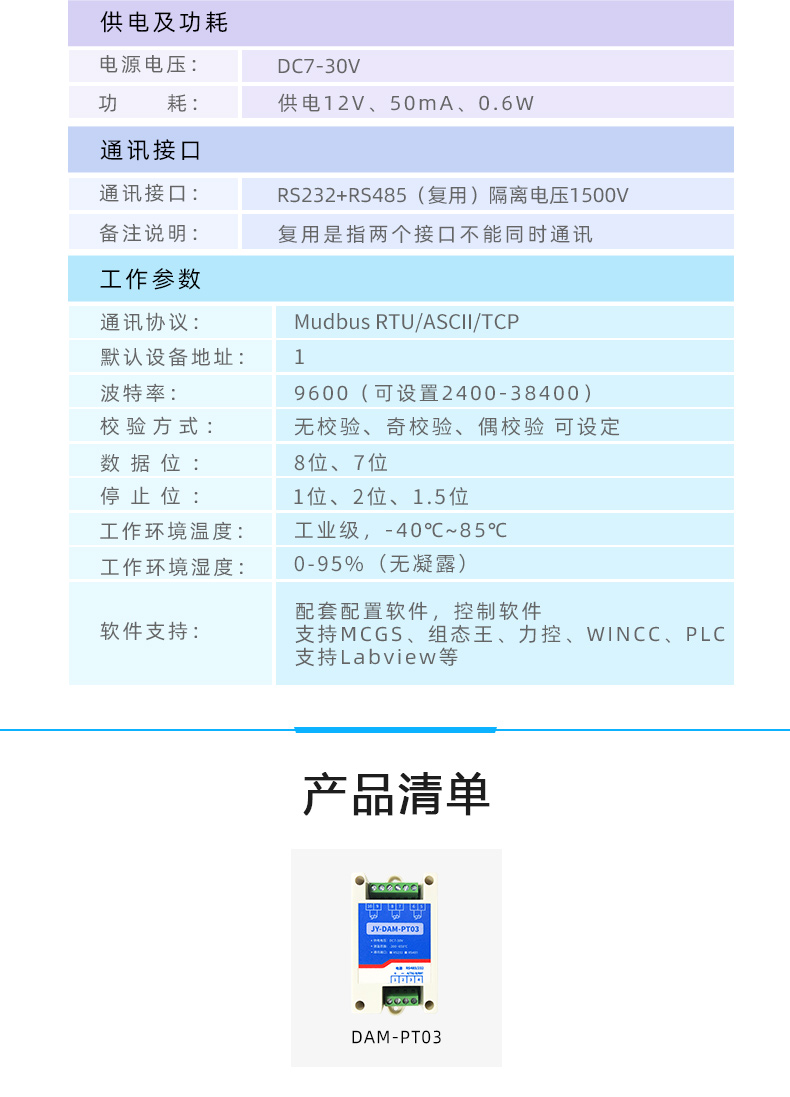

四、主要參數

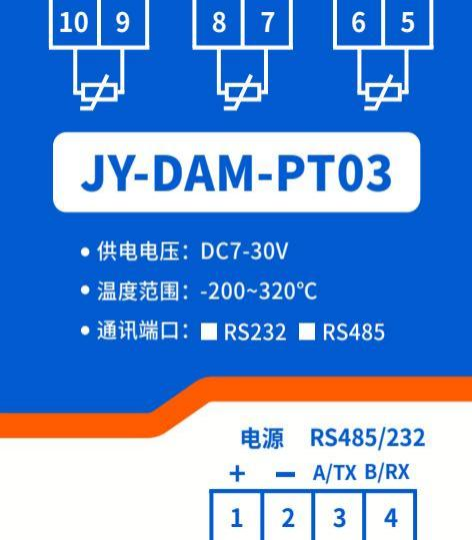

五、接口說明

六、通訊接線說明

PT100 采用二線制接線方式

1、RS485 級聯接線方式

七、地址說明

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“ 1 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

八、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。參考：http://pan.baidu.com/s/1hqsuZNu

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。

地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有 485 總線才可以掛載多個設備。

4、指令列表

5、指令詳解

5.1 、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度(查詢整型寄存器地址，查詢溫度范圍是-200-327℃或者0-650℃)

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

查詢第一路溫度(查詢浮點數寄存器地址，查詢溫度范圍是-200-650℃)查詢第一路溫度 float類型

FE 04 00 32 00 02 C4 0B

模擬返回信息：

FE 04 04 41 CB 70 A4 B5 32

九、測試軟件說明

1、軟件界面

軟件功能：

l 監測溫度

l 溫度線損補償

l 修改波特率和設備地址

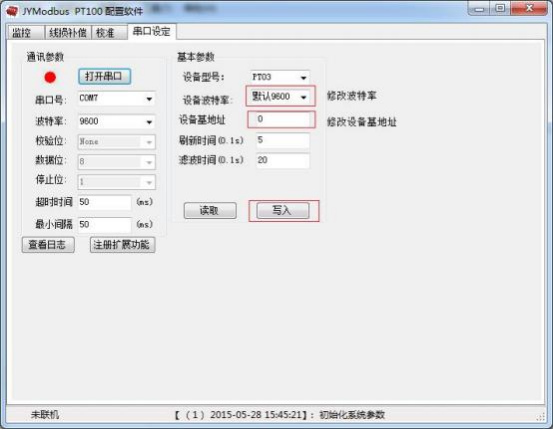

2、波特率和設備地址更改方法

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率(默認 9600)，超時時間和最小間隔都改成 50ms ?；緟?shù)中設備型號選擇PT03 。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功， (若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確)。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于 31 ，即用撥碼開關。如果大于 31 ，需要修改設備基地址。

如：設置設備地址為 100 ，撥碼開關地址撥為0 ，設備基地址應該寫入 100。

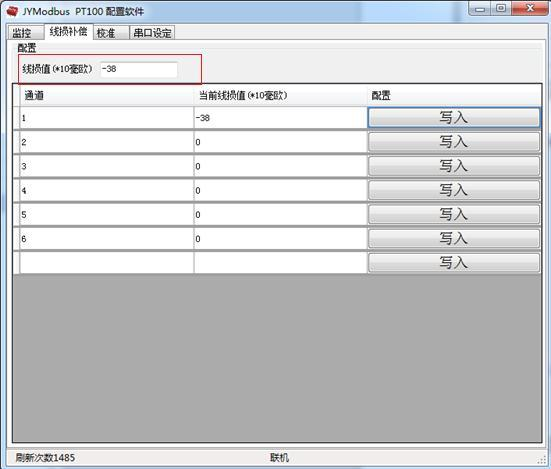

3、PT100 線阻修正

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系： 380 毫歐 = 1℃

如：現在實際溫度是 20 度，第一路顯示溫度是 20.1 度，說溫度高了 0.1 度，對應 PT100電阻是 38 毫歐，在線損值輸入框填入 3.8 ，點擊第一路后邊的 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正;

反之實際溫度是20.1 度，第一路顯示溫度是 20 度，說溫度低了 0.1 度，對應 PT100電阻是 38 毫歐，在線損值輸入框填入-3.8 ，點擊第一路后邊的 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正。以此類推，可以修正其他通道。

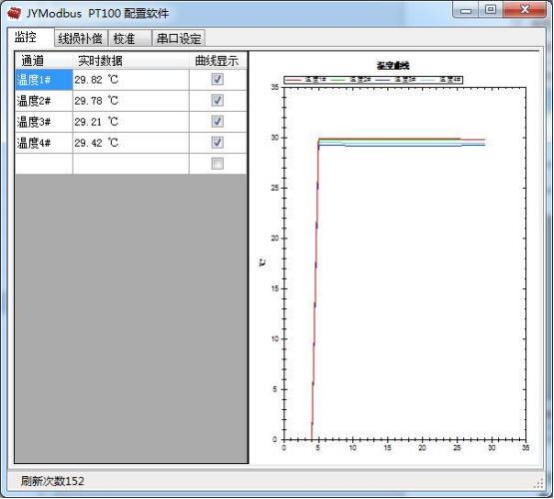

監控菜單下可以實時監控每路的溫度及變化曲線。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件 ”，詳見聚英組態軟件說明.pdf

聚英組態軟件下載地址：http://m.gzycns.com/download/JYSCADA.zip

十、常見問題與解決方法

1.采集板卡供電后使用232 接口無法建立通信，無法控制

首先測試不同波特率是否可以控制，485 接口注意 A+ 、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2.485 總線，掛載了大于 1 個的設備，我以廣播地址 254 發送繼電器 1 吸和，但并不是所有模塊的繼電器 1 吸和。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
