一、產品特點

l DC7-30V 寬壓供電;

l 通訊接口支持無線 LORA 方式;

l 通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以 通過軟件修改，默認 9600);

l 支持標準modbus 協議，同時支持 ASCII/RTU 格式;

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度。

二、產品功能

l 6 路 PT100 采集通道;

l 支持 5 位尋址地址;

l 支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

三、產品選型

四、主要參數

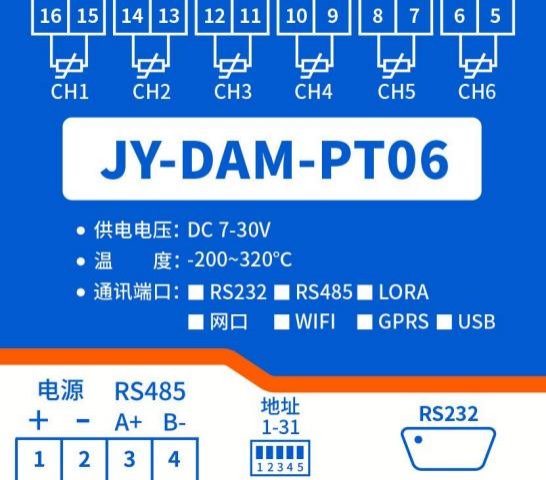

五、接口說明

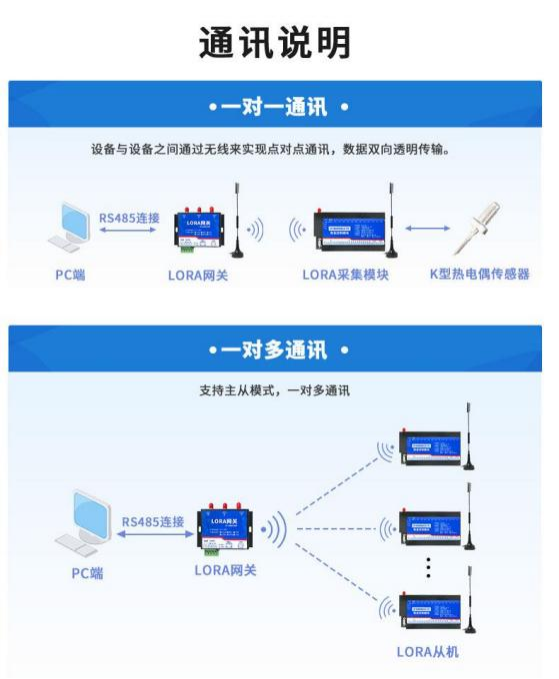

六、通訊接線說明

LORA-PT06 設備作為子機需要與 LORA1000 網關配對使用，支持多個子機同時與一個 LORA 網關主機通訊，LORA 網關支持 R485/網口/WIFI/4G 等多種通訊方式。

七、PT100 接線方式

PT100 采用二線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

八、配對說明

LORAPT06 出廠默認為子機

作為子機，通過按鍵或使用“LORA 配置軟件 ”與 LORA 網關進行配對使用。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰隨機生成。

長按 6 秒，再點按 2 下(最多可以點按 6 下)，設置為主機 8 擴頻因子模式(6 對應 12 擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃 3 次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://m.gzycns.com/download/JYLoraConfig.zip

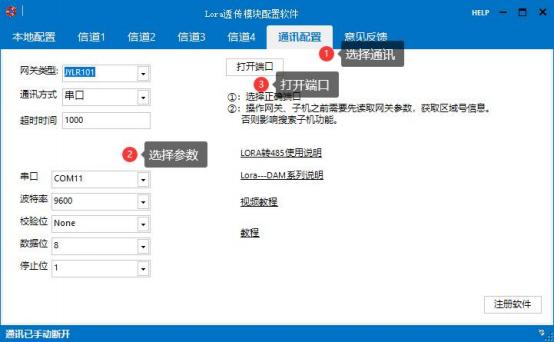

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

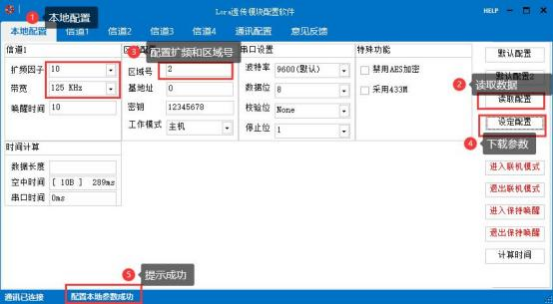

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

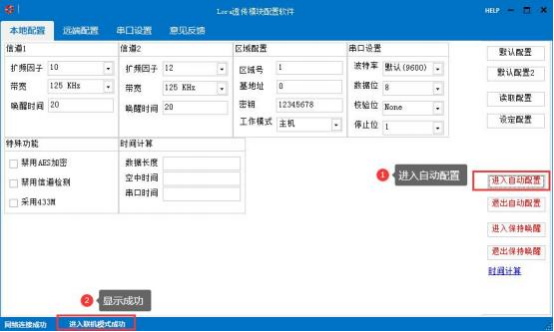

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改 LORA 參數成功，可與透傳模塊、網關、DAM 系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方 便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

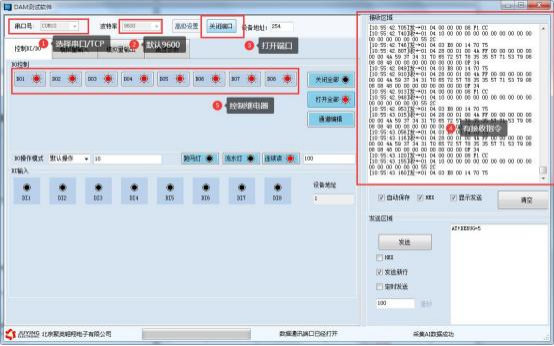

3、通訊測試

JYDAM 調試軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORAPT06 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

1.4 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://m.gzycns.com/download/Modbus_Protocol.zip

本產品同時支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當 總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個 設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡， 只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4、指令列表

5、指令詳解

5.1 模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件 更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設 備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1 、搜索不到設備時的解決方法：

1 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

2 操作軟件，使能 DHCP 服務

3 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。 禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的。

當前軟件僅支持 ipv4。

4 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S ，無線 LORA 方式

燈會滅一下，然后正常顯示，第一次復位為設備為動態 IP ，再短接 6S 復位，此時設備 為靜態 IP;

5 勾選所有設備

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP ，與電腦所處網段為同一網段，點擊 “下載參數 ”，2S 后再點擊“下載參數 ”，提示配置成功。
