一、產品特點

l 供電 DC7-30V;

l 通訊接口支持無線 WIFI 通訊;

l 通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準 modbus RTU 協議;

l 電容觸摸屏;

l 1個手動控制按鍵控制對應 4 個輸出;

l 1 個按鍵指示燈實時更新對應輸出狀態

l 1 個按鍵可配置對應輸出參數

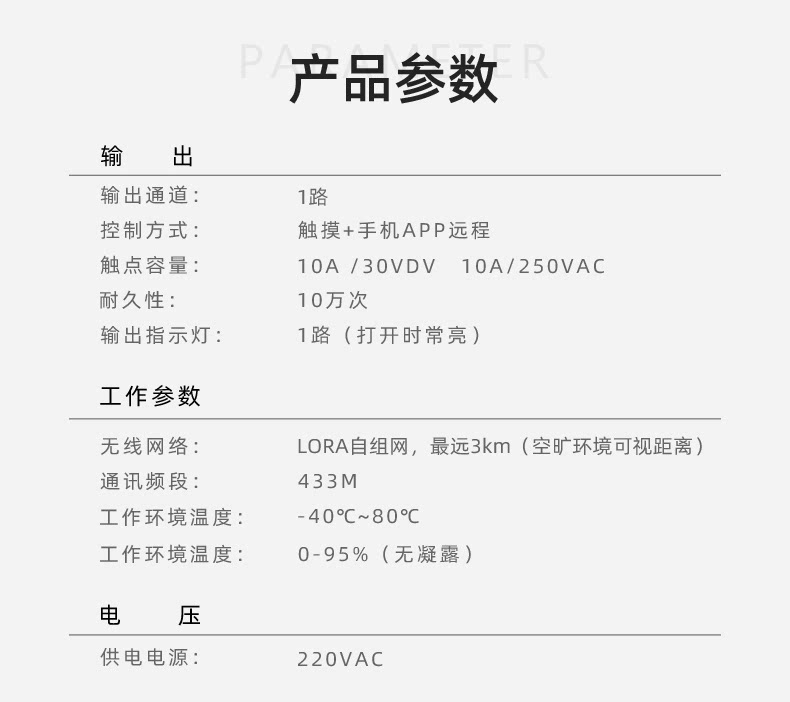

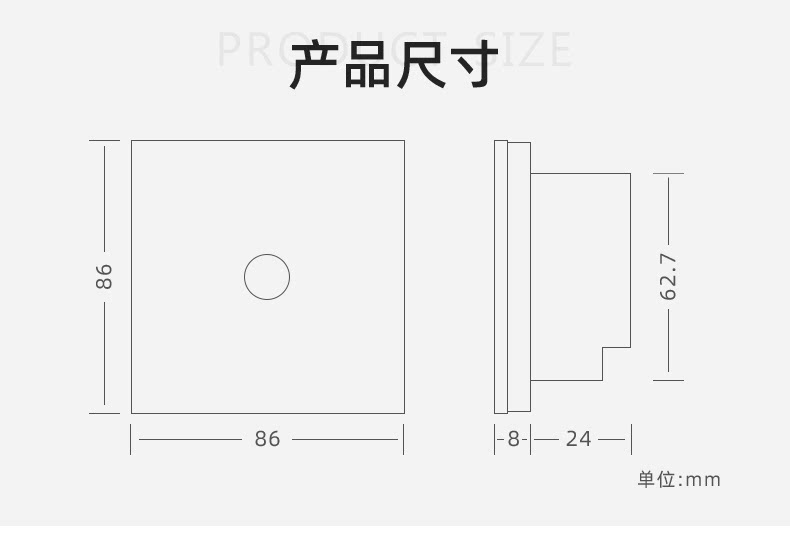

二、主要參數

三、接口說明

1、引腳說明

四、WIFI 參數配置

WIFI 版設備通過網頁方式來進行參數配置，設備具有獨立的 WIFI 信號，信號名稱： JY_****。

1、硬件連接說明

設備供電后，設備默認 WIFI 信號名稱：JY_****，連接密碼：12345678.

設備默認 IP：192.168.10.1，登錄賬號：admin，密碼：admin。

2、參數配置

① 上電等待 5s 后，出現設備的 WIFI 信號，用電腦或手機連接設備 WIFI 信號(JY_****)

② 打開瀏覽器輸入地址：192.168.10.1 ，進入 WIFI 配置界面，總界面如下所示：

③ 修改工作模式為 UDP Client 模式，具體參數如圖所示即可。

④ 點擊配置即可，提示配置成功即可。

五、按鍵參數配置

出廠默認是：按鍵 1 對應設備地址 1 的繼電器 1，按鍵 2 對應設備地址 1 的繼電器 2 ，以此類推。

需要修改對應關系時，需要進行參數配置。

1、配置軟件

① 配置軟件為Modbus poll 軟件，軟件下載地址如下：

http://m.gzycns.com/download/Modbus_poll.zip

② 虛擬串口軟件，軟件下載地址如下：

http://m.gzycns.com/download/Virtual_serial_port.zip

2、配置說明

① 安裝下載的Modbus poll 軟件和虛擬串口軟件 ;

② 下載 Modbus poll 配置工程文件

③ 使用虛擬串口軟件建立虛擬串口

④ 打開按鍵配置.mbw工程文件，界面如下：

⑤ 點擊 Connection

,進入連接參數設置界面;

⑥ 選擇虛擬的串口號，波特率為 9600，校驗方式為無校驗(None Parity);

⑦ 連接后狀態如下：

若提示，則表示設備

未正常通訊，需檢查通訊線和轉換器是否正常。

⑧ 進入配置模式：雙擊，彈出寫入 170，

⑨ 配置對應關系

在按鍵配置工程界面配置按鍵對應關系：

出廠默認是：按鍵 1 對應設備地址 1 的繼電器 1，按鍵 2 對應設備地址 1 的繼電器 2，以此類推。

例如：

按鍵 1 對應關聯設備地址為 2 的板卡里的第 5 路繼電器，按鍵 1 參數則寫入：0x0205;

按鍵 2 對應關聯設備地址為 18 的板卡里的第 20 路繼電器，按鍵 2 參數則寫入：0x1214;

配置完成后，退出即可。

六、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

2、Modbus 寄存器說明

線圈寄存器地址表：

波特率數值對應表
