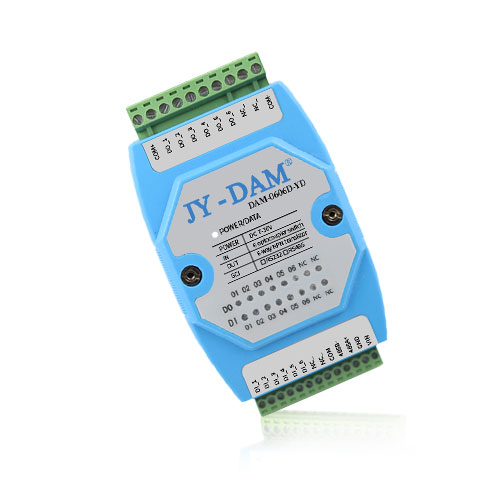

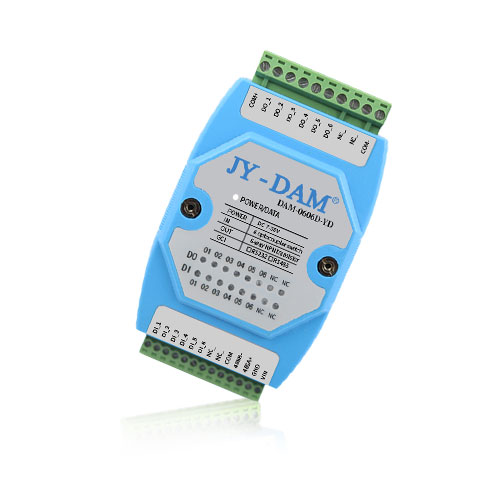

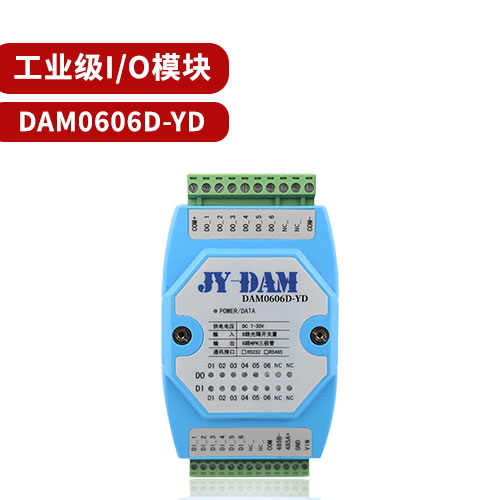

一、產品特點

l 供電電壓：DC7-30V;

l 6 路隔離光耦輸入;

l 6 路開關量輸出;

l 通信波特率：2400,4800,9600, 19200,38400(默認 9600 ，可以修改)

l 通信協議：支持標準modbus RTU 和modbus ASCII 協議。

l 可以設置 0-255 個設備地址，可以通過軟件設置。

二、產品功能

l 六路開關量 NPN 三極管 OC 輸出

l 六路光耦隔離輸入，可以接無源觸點和 DC3.3-24V 電壓。

三、產品選型

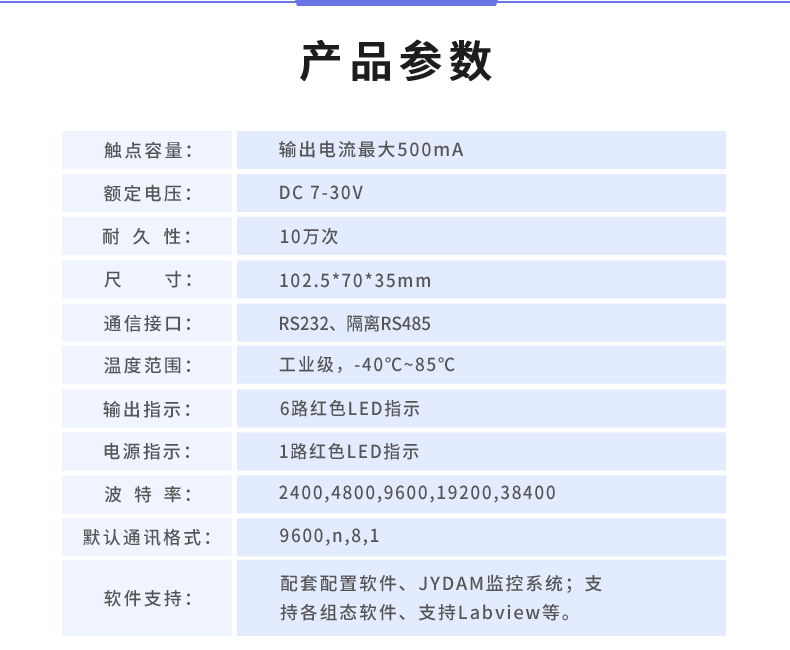

四、主要參數

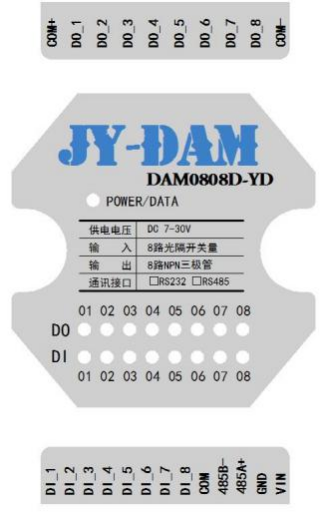

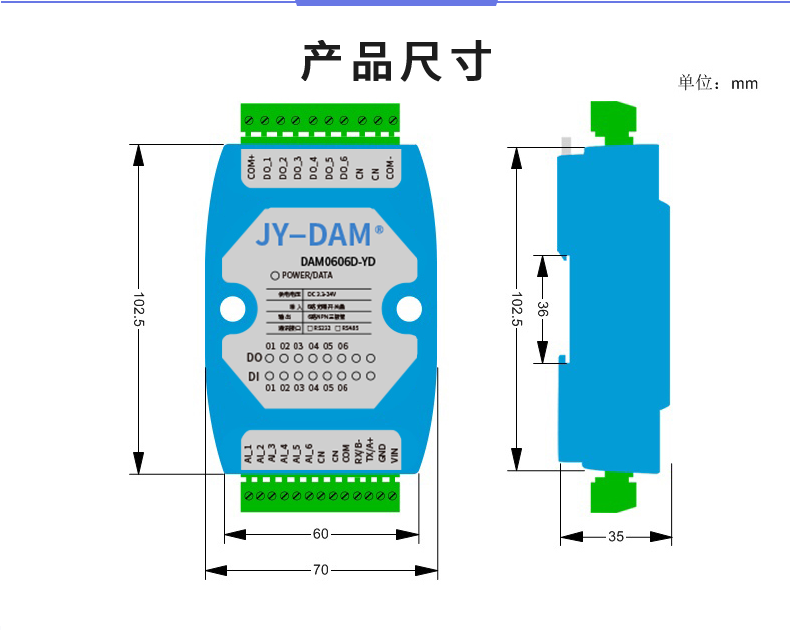

五、接口說明

VIN 為供電電源正極，GND 為供電電源負極。

六、接線方式

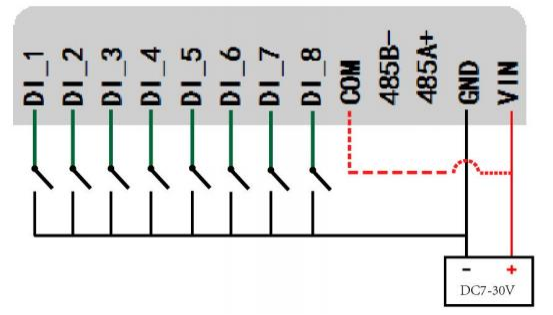

1、無源輸入接線示意圖

注：COM 端與 VIN 可以在設備內連接，購買時需說明。

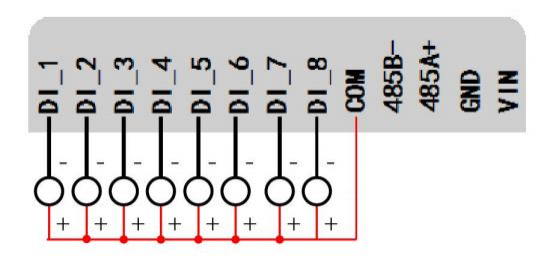

2、有源輸入接線示意圖

3、RS485 級聯接線方式

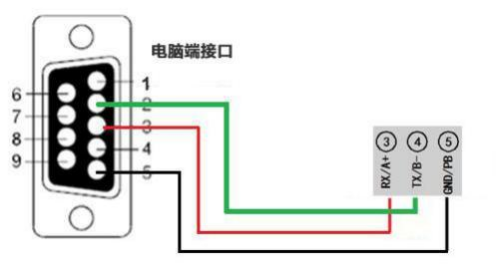

4、RS232 接線連接方式

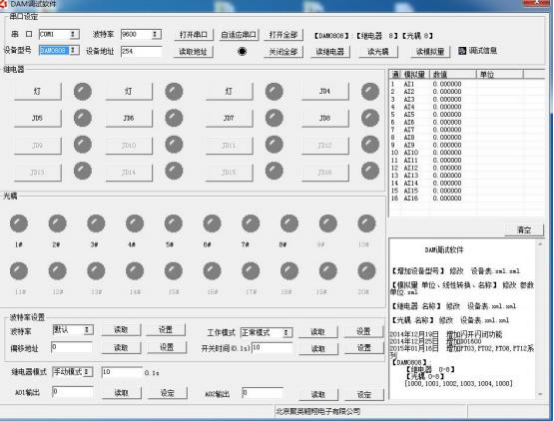

七、測試軟件說明

軟件功能：

l 開關量狀態查詢

l 調試信息查詢

l 偏移地址的設定

七、工作模式功能及設置

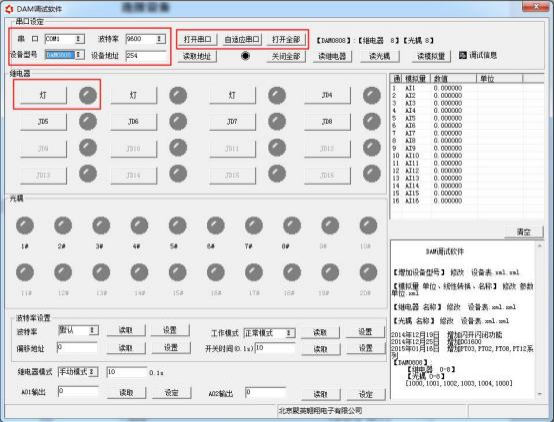

1、連接設備

打開“聚英翱翔 DAM 調試軟件 ”;串口設定欄：串口選擇您電腦對應 COM口，波特率選擇設備默認波特率(9600)(未自己設置過波特率前)，設備地址填寫“254 ”(254 為設備的廣播地址)，設備型號選擇相對應型號，設置好以上設備的 4 個參數后點擊打開串口，點擊繼電器按鈕“JD1 ”若繼電器反應則連接成功。

2、設備地址的更改方法

1.設備地址的介紹

本設備是沒有撥碼開關的設備，所以設備地址 = 偏移地址。

2.設備地址的讀取

點擊軟件上方“讀取地址 ”

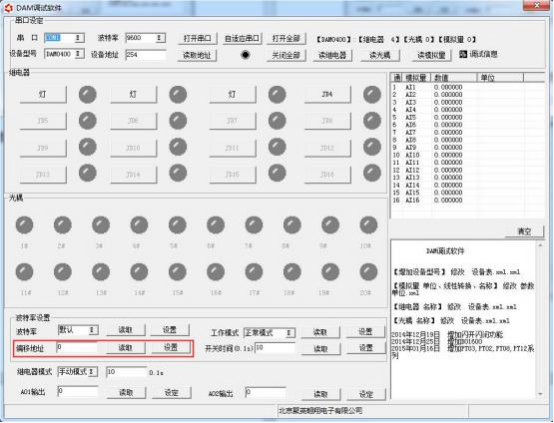

3.偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

3、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

八、通訊指令示例

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版下載地址：

http://m.gzycns.com.cn/software/software/Modbus   POLL 軟件及使用教程.rar

本產品支持 modbus RTU 格式。

1、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注：

2、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485 總線可以掛載多個設備。

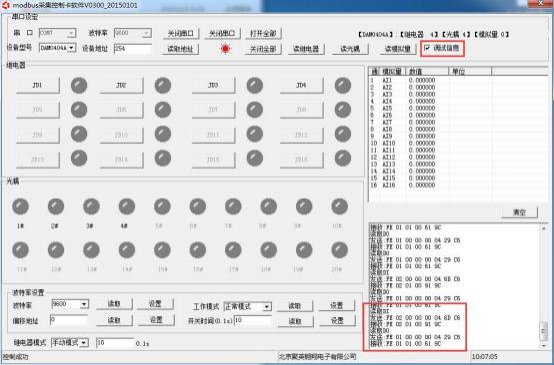

指令可通過“聚英翱翔 DAM 系列配置軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成

詳解：

控制 1 路開關量(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

采集卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

全開全關指令解析

全開發送碼：FE 0F 00 00 00 06 01 FF 90 12

全斷發送碼：FE 0F 00 00 00 06 01 00 D0 52

全開返回碼：FE 0F 00 00 00 06 C1 C6

全斷返回碼：FE 0F 00 00 00 06 C1 C6

1 查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C

九、常見問題與解決方法

1.繼電器板卡供電后使用232 接口無法建立通信，無法控制

首先測試不同波特率是否可以控制，485 接口注意 A+ 、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2.總線，掛載了大于 1 個的設備，我以廣播地址 254 發送繼電器 1 吸和，但并不是所有模塊的繼電器 1 吸和。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。

3.西門子 PLC 與設備不能正常通訊

西門子 485 總線 AB 定義與設備相反
