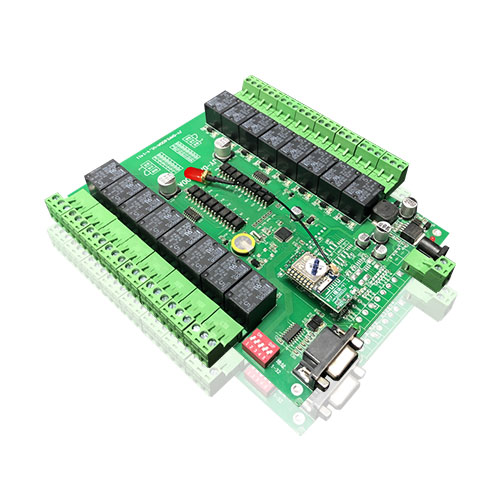

DAM1600A 工業級網絡控制模塊串口版

點動/保持 | 開源代碼 | 支持MQTT | 二次開發

工業級網絡控制模塊 16路繼電器輸出(DO）DAM1600A，16路繼電器控制輸出，觸點隔離;支持單網口、單WIFI、網口+WIFl三種分類;支持TCP/UDP工作方式;提供安卓手機APP控制軟件、電腦端網頁控制界面;支持報警、歷史數據查詢;支持點動功能;支...

聯網方式：RS485 功能說明：16DO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

l 寬壓供電

l 通訊隔離，控制驅動隔離

l 通訊方式眾多，支持 RS232 、RS485 、CAN、以太網、RF。

l 支持標準 modbus 協議，同時支持 ASCII/RTU 格式

l 支持手動和自動控制模式

l 支持自動控制脫機運行

l 支持聯網運行

二、產品功能

l 16 路繼電器控制

l 支持節假日控制方案

l 支持周六日控制方案

l 支持以星期為循環的多種控制方案

l 支持以天為循環的多種控制方案

l 支持 5 位尋址地址

三、產品選型

型號	modbus	RS232	RS485	AD	光耦	繼電器	Eth	CAN	RF
DO1600A	●	●	2			16
DO1600B	●	●	2			16		●
DO1600C	●	●	2			16	●
DO1600D	●	●	2			16			●

四、主要參數

參數	說明
觸點容量	5A/30VDC 5A/220VAC
耐久性	10萬次

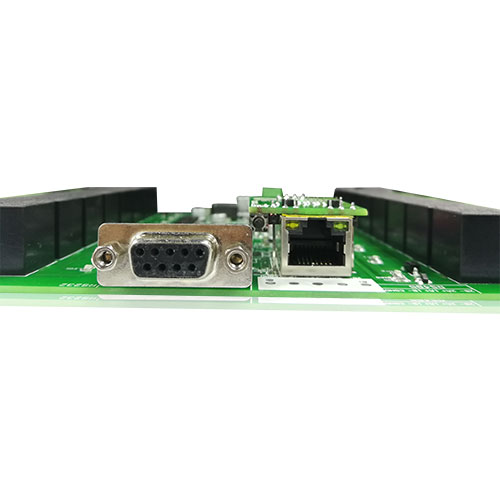

數據接口	RS485、RS232、以太網接口
額定電壓	DC 7-30V
電源指示	1路紅色 LED 指示
通訊指示	1路綠色 LED 指示
輸出指示	16路 LED 指示
溫度范圍	工業級，-40℃~85℃
尺寸	12812525
重量	330g
通訊格式	38400,n,8,1
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持 Labviewd 等

五、寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱	寄存器地址	說明
線圈 1	00001	第一路繼電器輸出
線圈 2	00002	第二路繼電器輸出
線圈 3	00003	第三路繼電器輸出
線圈 4	00004	第四路繼電器輸出
線圈 5	00005	第五路繼電器輸出
線圈 6	00006	第六路繼電器輸出
線圈 7	00007	第七路繼電器輸出

線圈 8	00008	第八路繼電器輸出
線圈 9	00009	第九路繼電器輸出
線圈 10	00010	第十路繼電器輸出
線圈 11	00011	第十一路繼電器輸出
線圈 12	00012	第十二路繼電器輸出
線圈 13	00013	第十三路繼電器輸出
線圈 14	00014	第十四路繼電器輸出
線圈 15	00015	第十五路繼電器輸出
線圈 16	00016	第十六路繼電器輸出

備注：

①：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(預留)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

六、通訊格式

本產品支持標準 modbus 指令，詳細指令格式可參照《MODBUS 協議.pdf》。

本產品同時支持 modbus ASCII/RTU 格式。

應用舉例及其說明：本機地址除了撥碼開關地址之外，默認 254 為本機地址。

情景	RTU 格式（16 進制發送）	ASCII 格式（ASCII 格式發送）
查詢 16 路狀態	FE 01 00 00 00 10 29 C9	3A 46 45 30 31 30 30 30 30 30 30 31 30 46 31 0D 0A (:FE0100000010F1 )
查詢返回信息	FE 01 02 00 00 AD E8	3A 46 45 30 31 30 32 30 30 30 30 46 46 0D 0A (:FE01020000FF)
控制第一路開	FE 05 00 00 FF 00 98 35	3A 46 45 30 35 30 30 30 30 46 46 30 30 46 45 0D 0A （:FE050000FF00FE）
控制返回信息	:FE 05 00 00 FF 00 98 35	3A 46 45 30 35 30 30 30 30 46 46 30 30 46 45 0D 0A （:FE050000FF00FE）
控制第一路關	FE 05 00 00 00 00 D9 C5	3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A （:FE0500000000FD）
控制返回信息	FE 05 00 00 00 00 D9 C5	3A 46 45 30 35 30 30 30 30 30 30 30 30 46 44 0D 0A （:FE0500000000FD）
控制第二路開	FE 05 00 01 FF 00 C9 F5	3A 46 45 30 35 30 30 30 31 46 46 30 30 46 44 0D 0A
控制第二路關	FE 05 00 01 00 00 88 05	3A 46 45 30 35 30 30 30 31 30 30 30 30 46 43 0D 0A

控制第三路開	FE 05 00 02 FF 00 39 F5	3A 46 45 30 35 30 30 30 32 46 46 30 30 46 43 0D 0A
控制第三路關	FE 05 00 02 00 00 78 05	3A 46 45 30 35 30 30 30 32 30 30 30 30 46 42 0D 0A
控制第四路開	FE 05 00 03 FF 00 68 35	3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第四路關	FE 05 00 03 00 00 29 C5	3A 46 45 30 35 30 30 30 33 30 30 30 30 46 41 0D 0A
控制第五路開	FE 05 00 04 FF 00 D9 F4	3A 46 45 30 35 30 30 30 34 46 46 30 30 46 41 0D 0A
控制第五路關	FE 05 00 04 00 00 98 04	3A 46 45 30 35 30 30 30 34 30 30 30 30 46 39 0D 0A
控制第六路開	FE 05 00 05 FF 00 88 34	3A 46 45 30 35 30 30 30 35 46 46 30 30 46 39 0D 0A
控制第六路關	FE 05 00 05 00 00 C9 C4	3A 46 45 30 35 30 30 30 35 30 30 30 30 46 38 0D 0A
控制第七路開	FE 05 00 06 FF 00 78 34	3A 46 45 30 35 30 30 30 36 46 46 30 30 46 38 0D 0A
控制第七路關	FE 05 00 06 00 00 39 C4	3A 46 45 30 35 30 30 30 36 30 30 30 30 46 37 0D 0A
控制第八路開	FE 05 00 07 FF 00 29 F4	3A 46 45 30 35 30 30 30 37 46 46 30 30 46 37 0D 0A
控制第八路關	FE 05 00 07 00 00 68 04	3A 46 45 30 35 30 30 30 37 30 30 30 30 46 36 0D 0A
控制第九路開	FE 05 00 08 FF 00 19 F7	3A 46 45 30 35 30 30 30 38 46 46 30 30 46 36 0D 0A
控制第九路關	FE 05 00 08 00 00 58 07	3A 46 45 30 35 30 30 30 38 30 30 30 30 46 35 0D 0A
控制第十路開	FE 05 00 09 FF 00 48 37	3A 46 45 30 35 30 30 30 39 46 46 30 30 46 35 0D 0A
控制第十路關	FE 05 00 09 00 00 09 C7	3A 46 45 30 35 30 30 30 39 30 30 30 30 46 34 0D 0A
控制第十一路開	FE 05 00 0A FF 00 B8 37	3A 46 45 30 35 30 30 30 41 46 46 30 30 46 34 0D 0A
控制第十一路關	FE 05 00 0A 00 00 F9 C7	3A 46 45 30 35 30 30 30 41 30 30 30 30 46 33 0D 0A
控制第十二路開	FE 05 00 0B FF 00 E9 F7	3A 46 45 30 35 30 30 30 42 46 46 30 30 46 33 0D 0A
控制第十二路關	FE 05 00 0B 00 00 A8 07	3A 46 45 30 35 30 30 30 42 30 30 30 30 46 32 0D 0A
控制第十三路開	FE 05 00 0C FF 00 58 36	3A 46 45 30 35 30 30 30 43 46 46 30 30 46 32 0D 0A
控制第十三路關	FE 05 00 0C 00 00 19 C6	3A 46 45 30 35 30 30 30 43 30 30 30 30 46 31 0D 0A
控制第十四路開	FE 05 00 0D FF 00 09 F6	3A 46 45 30 35 30 30 30 44 46 46 30 30 46 31 0D 0A
控制第十四路關	FE 05 00 0D 00 00 48 06	3A 46 45 30 35 30 30 30 44 30 30 30 30 46 30 0D 0A
控制第十五路開	FE 05 00 0E FF 00 F9 F6	3A 46 45 30 35 30 30 30 45 46 46 30 30 46 30 0D 0A
控制第十五路關	FE 05 00 0E 00 00 B8 06	3A 46 45 30 35 30 30 30 45 30 30 30 30 45 46 0D 0A
控制第十六路開	FE 05 00 0F FF 00 A8 36	3A 46 45 30 35 30 30 30 46 46 46 30 30 45 46 0D 0A
控制第十六路關	FE 05 00 0F 00 00 E9 C6	3A 46 45 30 35 30 30 30 46 30 30 30 30 45 45 0D 0A

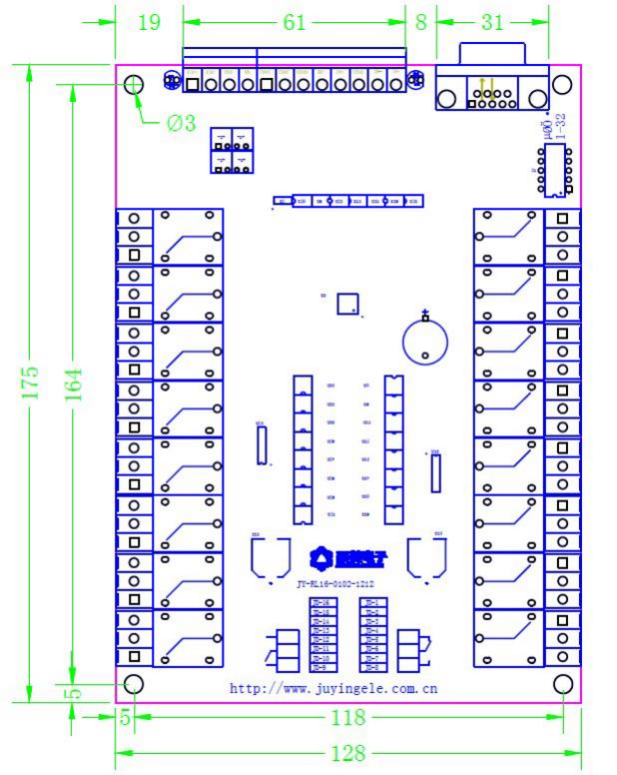

七、機械尺寸圖

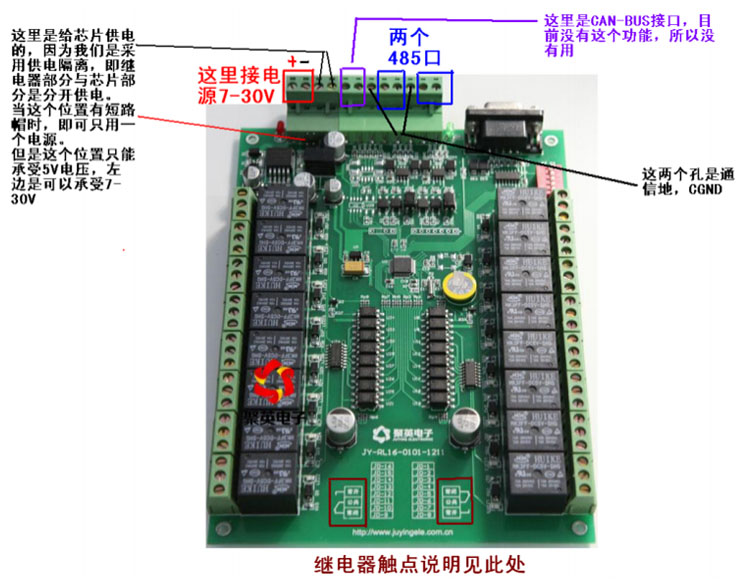

八、接線方式

電源接線示意圖

繼電器接線示意圖

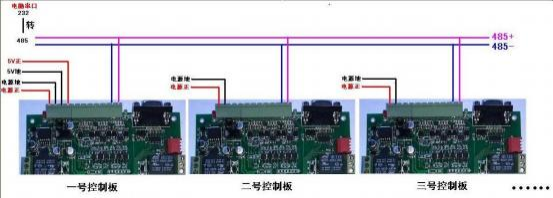

RS485 接線示意圖

九、地址說明

1、五個撥碼全都撥到“ON”位置時，為地址“1 ”;

2、五個撥碼全都撥到“OFF”位置時，為地址“32 ”;

3、最左邊 1 為二進制最低位。

4、地址表：

十、手動模式

手動模式下本產品不進行自動控制，用戶使用“16 路繼電器串口控制軟件”或“16 路繼電器以太網口控制軟件”對每一路進行手動控制

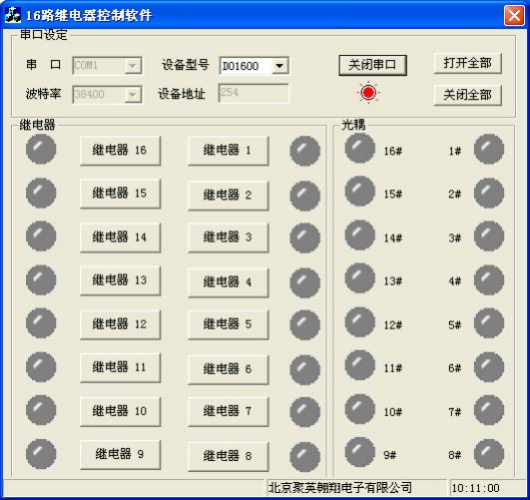

1、串口版手動控制軟件使用方法

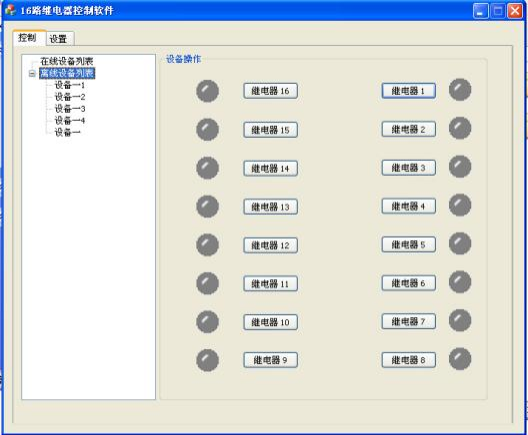

軟件界面

將產品通過串口與計算機連接，通過撥碼開關設定地址(1-32)，在設備地址一欄輸入相對應的數值，選擇正確串口及串口波特率，點擊打開串口，設備即可正常通信。用戶點擊需要控制的某一路繼電器開關，即可控制相應繼電器的開閉。按鈕旁邊的指示燈表示當前繼電器狀態，常開觸點閉合即亮紅燈，否則為灰色。

2、以太網版手動控制軟件使用方法

十一、自動控制模式

自動控制配置軟件

注：本軟件需在.NET 4.0 環境下運行

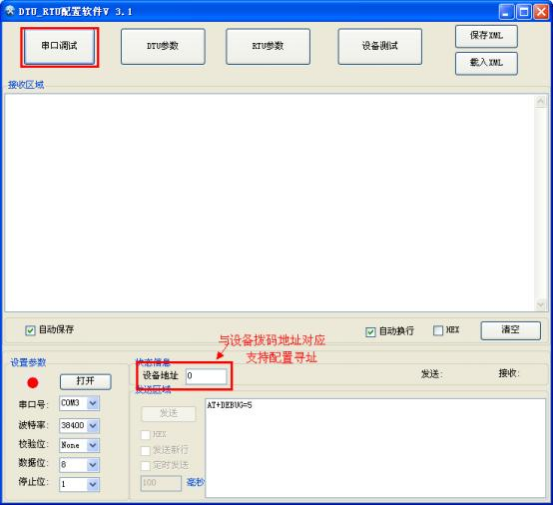

十二、配置軟件

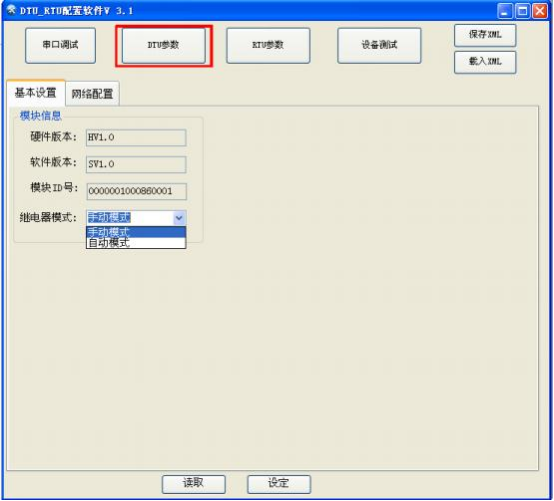

1、基本參數設置

自動模式下，使用本軟件，進行自動控制的各參數設置

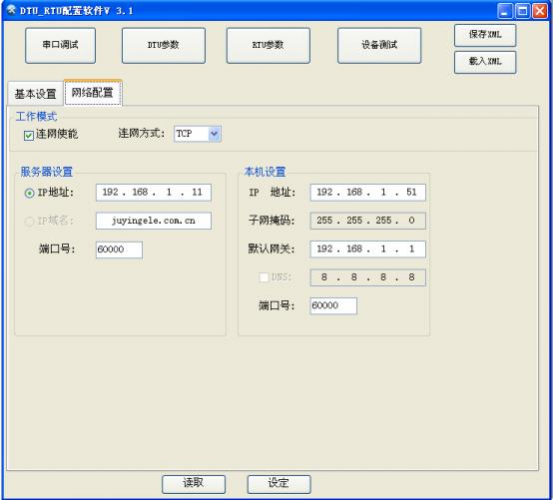

2、DTU 參數網絡配置

以太網版設置使用。當本機與服務器在一個局域網下時，服務器 IP 地址要與本機設置的默認網關一致

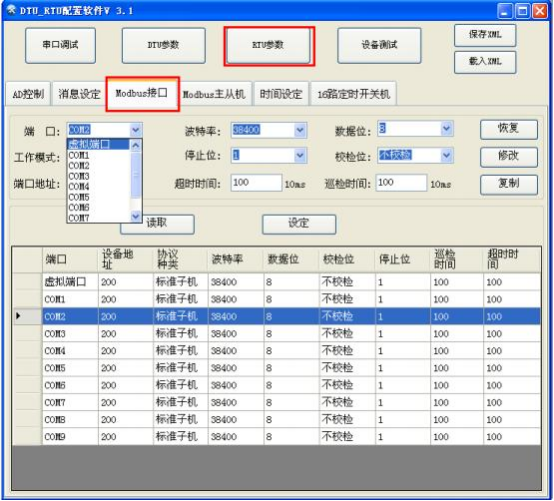

3、RTU 參數 MODBUS 接口

COM1 、COM2 、COM3 分別對應 RS232RS485-1 、RS485-2。

以太網版以太網口為 COM2。

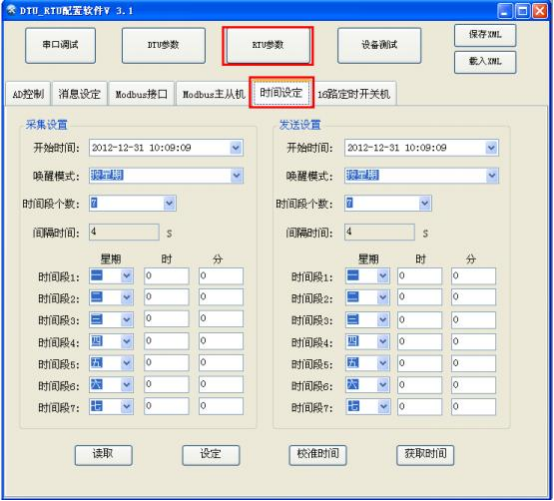

4、RTU 參數時間設定

“校準時間”：將設備時間更新為系統時間“獲取時間”：讀取設備內部目前時間

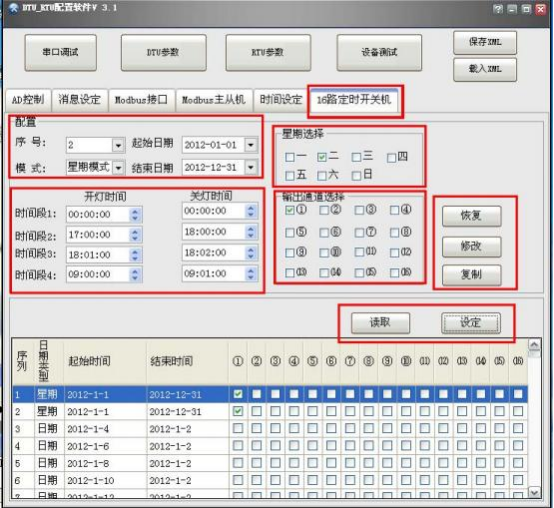

5、RTU 參數 16 路定時開關機

16 路定時開關機按鍵說明

恢復	將當前方案參數，恢復到上次點擊修改之后
修改	保存當前方案的參數修改，以便設定入設備
復制	將當前方案的所有參數，復制到下一套方案中，并保存
讀取	讀取當前連接設備內的所有方案參數
設定	將當前所有方案參數寫入設備

16 路定時開關機參數介紹

參數名稱	參數范圍	參數說明
序號	1-156
模式	日期模式
模式	星期模式
起始日期		日期可隨意調整
終止日期		日期可隨意調整
開燈時間	00:00-23:59	四個時間段可相互重疊
關燈時間	00:00-23:59	四個時間段可相互重疊
星期選擇	周一到周日	可多選和單選
輸出通道選擇	1-16	分別對應 16 路繼電器

使用該軟件配置好所有參數之后，按照接線圖將設備連接好即可正常工作

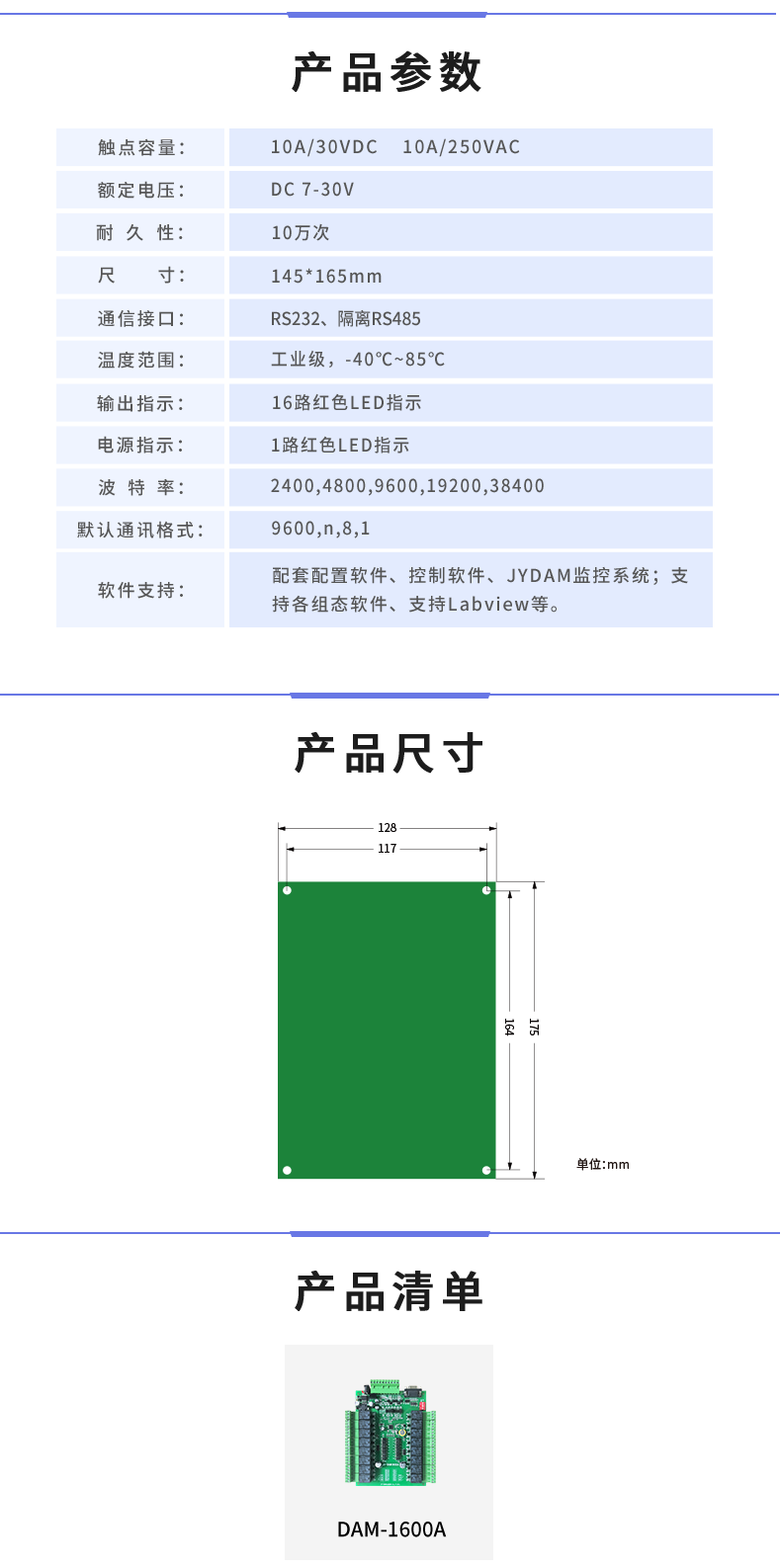

DAM-1600A 工業級網絡控制模塊串口版產品參數
