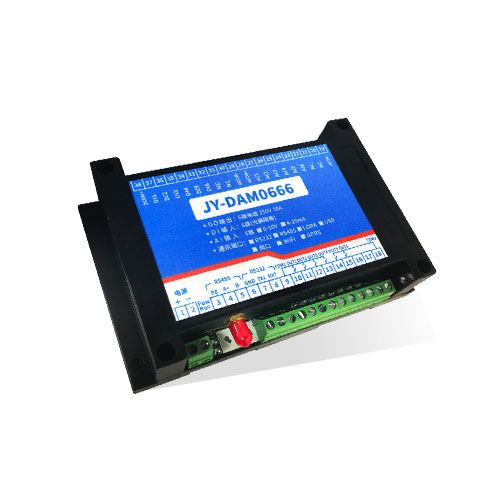

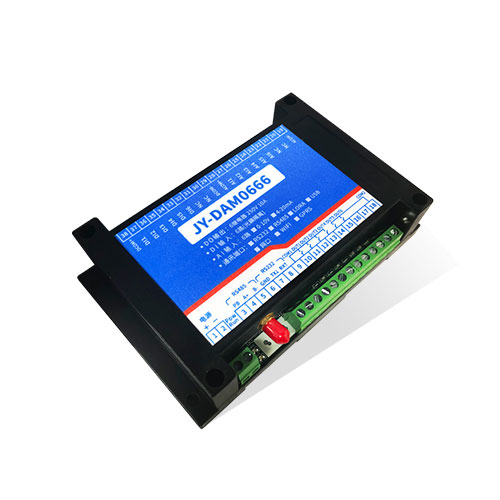

一、產品說明

DAM0666 設備是我公 司云系列設備中 網絡版的一種， 設備通過連接Internet 廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口只支持 RJ45 以太網口;

l 設備默認 IP 為 192.168.1.232;

l 通信波特率：2400,4800,9600,19200,38400;

l 通信協議：支持標準 modbus RTU/TCP 協議;

l 支持用戶二次開發。

三、產品功能

l 6 路光耦輸入(5-24V);

l 6 路繼電器輸出;

l 6 路 12 位分辨率模擬量電壓輸入;

l 可實現遠距離操控;

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式。

四、版本說明

①、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

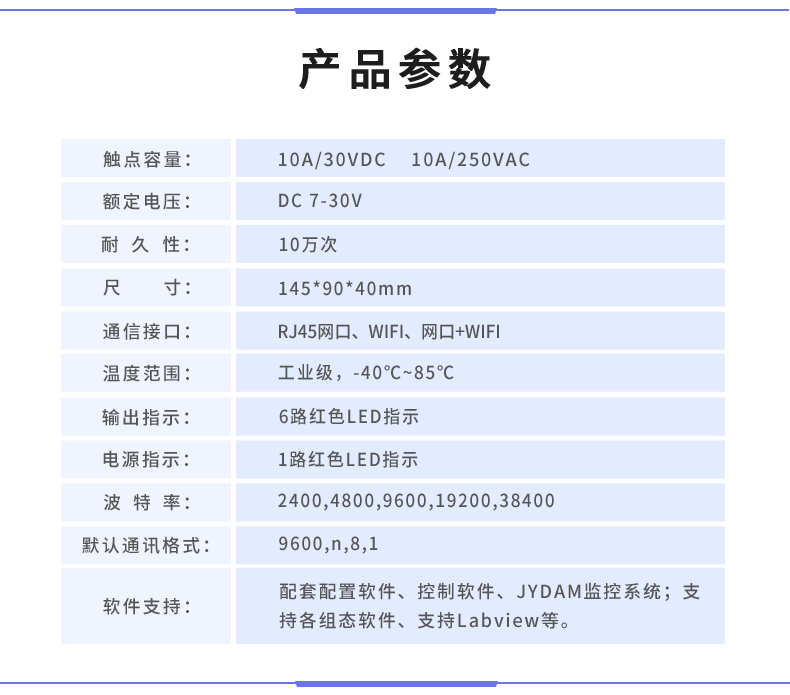

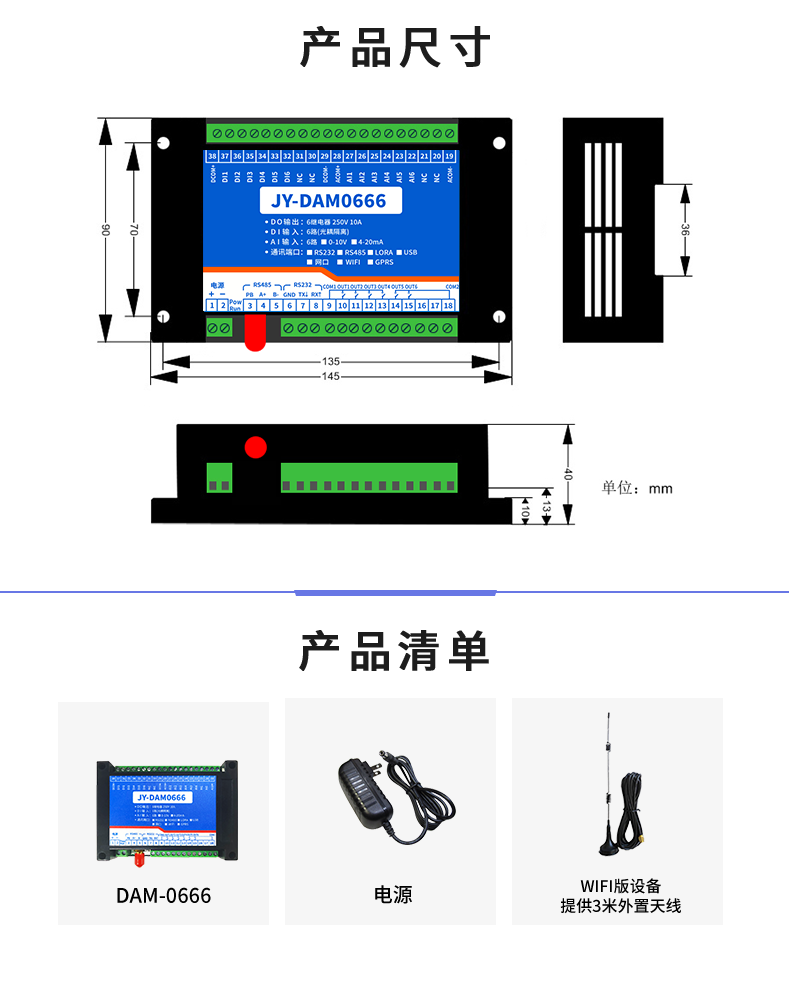

五、主要參數

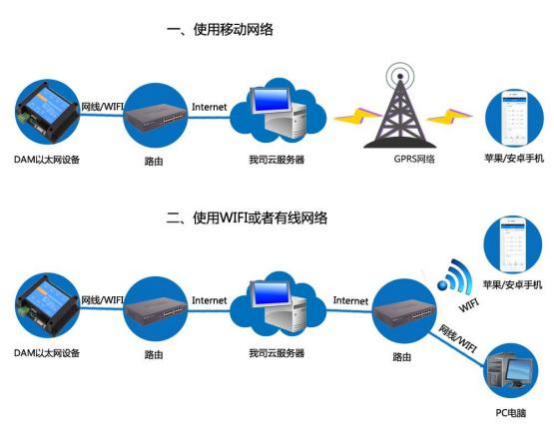

六、通訊架構說明

設備使用基于 Internet 廣域網進行遠程通訊，通過配置參數面向我司云服務器 ，端口號 60001 進行通訊。

七、快速使用說明

1 、使用網線將設備連接到路由器(能連外網)上;

2 、在 PC 電腦上打開以太網配置軟件進行參數配置;

3、手機安裝云平臺 app 軟件;

4、通過云平臺添加設備進行測試使用。

八、硬件說明

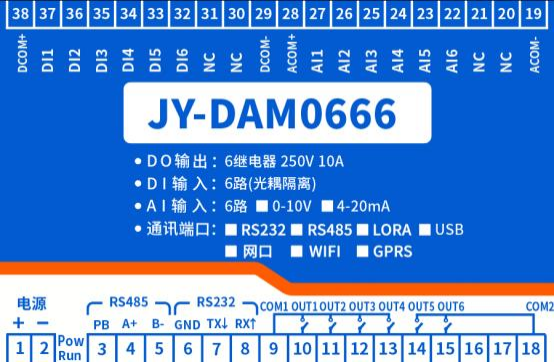

1 、接口說明

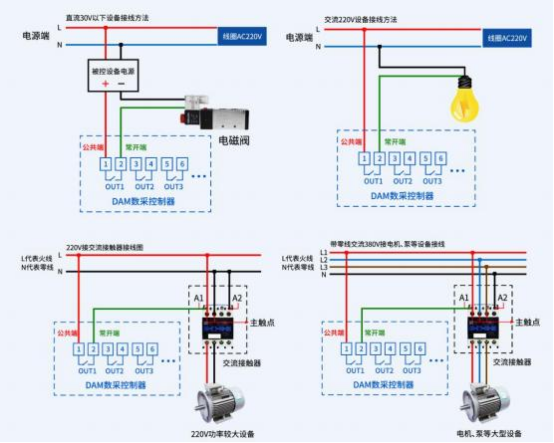

2、繼電器接線說明

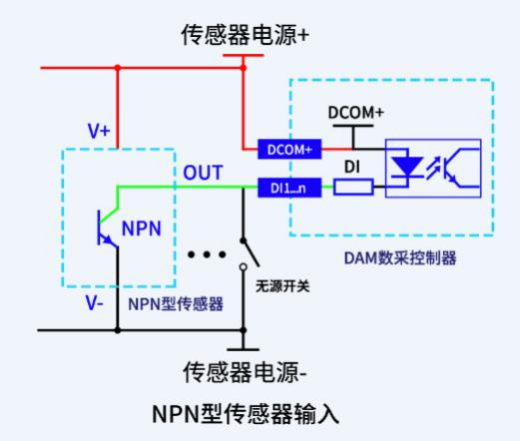

3、有源開關量接線示意圖

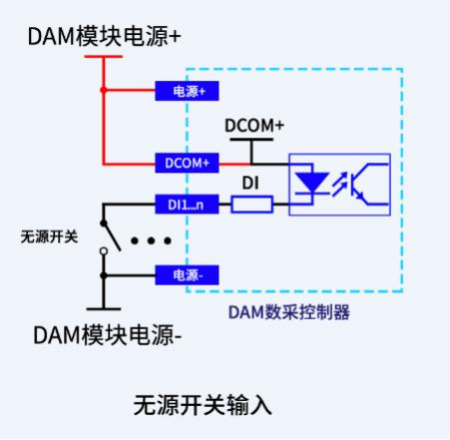

4、無源開關量接線示意圖

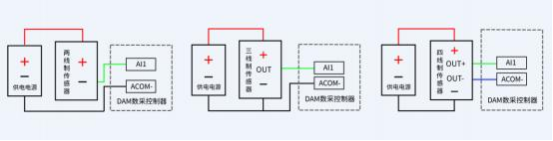

5、模擬量接線示意圖

九、設備參數配置及測試

1、網絡配置說明

單網口版設備通過【以太網配置軟件】進行參數及工作模式配置，詳細配置方法，閱讀【聚英云平臺單網口版使用說明】文檔即可;

下載地址：http://m.gzycns.com/download/JYCloud_WIFIConfig.pdf

以太網配置軟件下載地址：http://m.gzycns.com/download/DAMSoftware.zip

2 、設備地址

2.1 、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

2.2 、設備地址的設定

①、使用【JYDAM 調試軟件】進行設置，軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

②、在處，寫入需要設置的設備地址，點擊即可，設

置完成后，處顯示的當前設備的地址。

3 、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系，需要使用 DLC配置軟件或在平臺軟件上進行遠程配置。

DLC 配置軟件下載地址：http://m.gzycns.com/download/DLC_timing_Config.zip

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1 、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和 GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單網口版使用說明】文檔即可;

下載地址：http://m.gzycns.com/download/JYCloud_WIFIConfig.pdf

十二、開發資料說明

1 、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_poll.zip

2 、Modbus 寄存器說明

線圈寄存器地址表：

備注：

①：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3 、指令生成說明

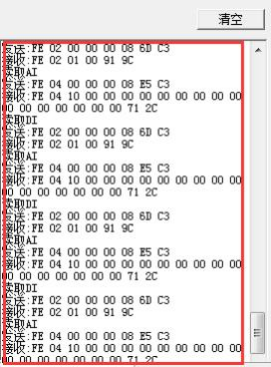

指令可通過“聚英翱翔 DAM 調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 、指令列表

5 、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變動，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器狀態

查詢 8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 06 64 07

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 06 01 FF 90 12

全斷發送碼：FE 0F 00 00 00 06 01 00 D0 52

全開返回碼：FE 0F 00 00 00 06 C1 C6

全斷返回碼：FE 0F 00 00 00 06 C1 C6
