一、產品特點
l DC7-30V;
l 繼電器輸出觸點隔離;
l 使用GPRS 通訊，SIM 卡支持移動、聯通，暫不支持電信;
l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認9600);
l 通信協議：支持標準modbus RTU 協議;
l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度。
二、產品功能
l 12 路 PT100 采集通道，二線制 PT100 傳感器。
l 支持 5 位尋址地址;
l 支持波特率：2400,4800,9600, 19200,38400。
l 支持 UDP/TCP 工作模式;

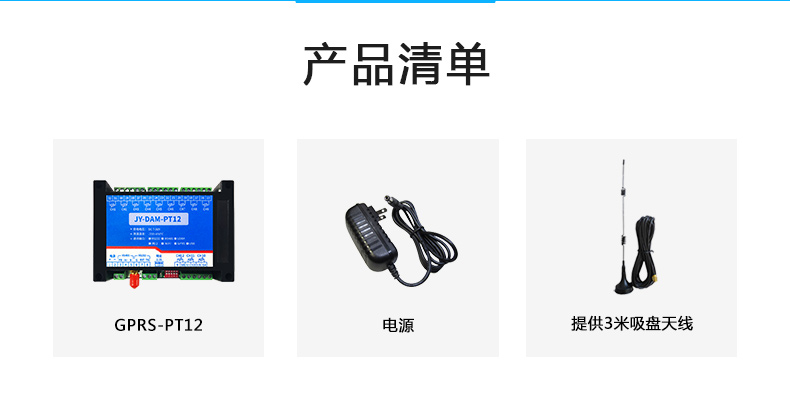

三、產品選型
型號 | modbus | RS232 | RS485 | USB | GPRS | PT100 |
GPRS-PT12 | ● |
|
|
| ● | 12 |

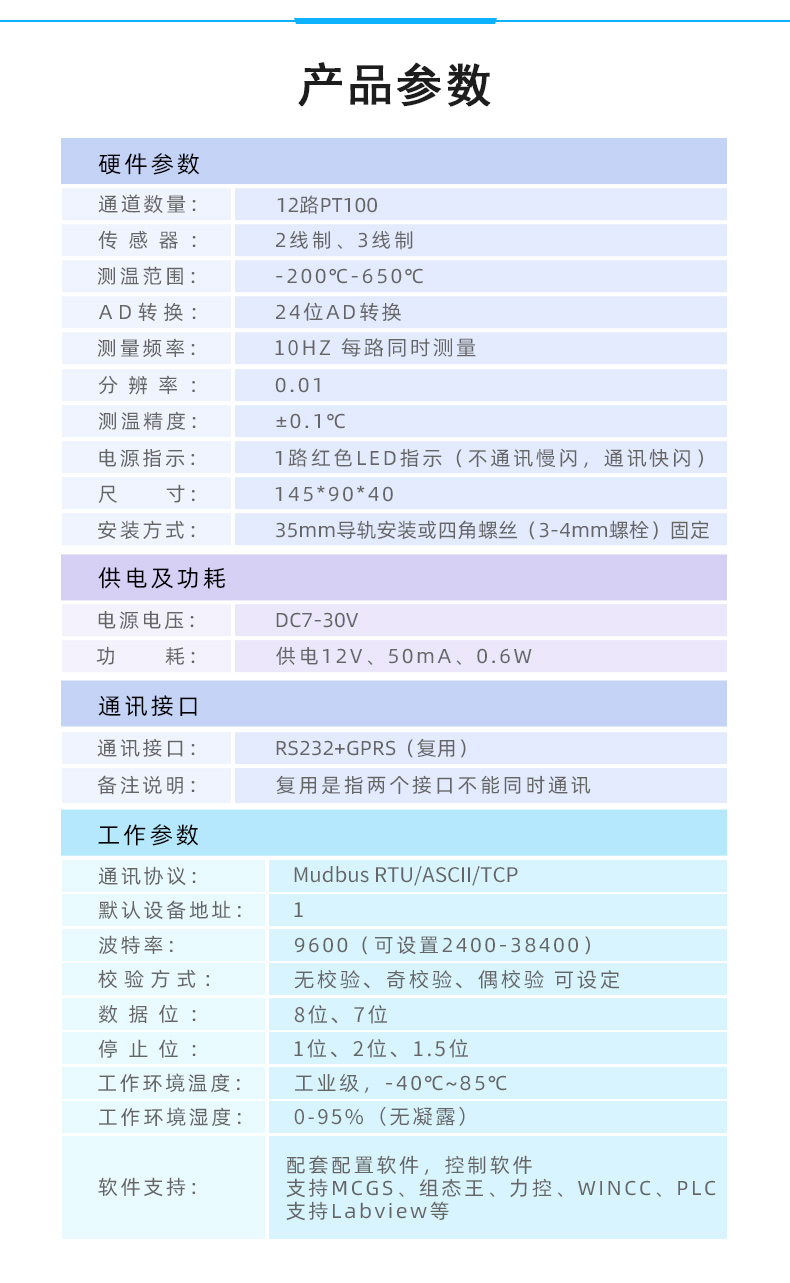

四、主要參數
參數 | 說明 |
通訊接□ | GPRS 網絡（移動、聯通） |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
通訊指示 | 與電源指示燈共用 |
溫度范圍 | -200℃到320℃ |
溫度分辨率 | 0.1% |
尺寸 | 145*94*41mm |
重量 | 100g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件； 支持各家組態軟件； 支持 Labviewd 等 |

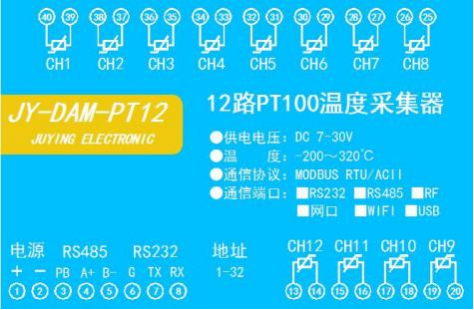

五、接口說明
六、通訊說明
設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。
七、使用說明
1 、 設備上電后，在設備上插入移動或聯通 SIM 卡;
2 、 使用手機向設備中的手機號發送設置管理員指令;
3 、 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;
4 、 安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器 】;
5 、 通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】
八、硬件說明
1 、傳感器接線說明
PT100 采用三線制接線方式
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
九、短信配置說明
設備默認面向我司服務器，需要二次開發的用戶可通過短信配置更改面向其他服務器。
1. 查詢指令
(紅色部分為必須指令，其他選用)
1:【管理員手機號】
配置短信:*JY#01#123456#138xxxxxxxx#
2:【APN】
查詢:*JY#02#
配置:*JY#02#"CMNET","",""# 3:【DNS】
查詢:*JY#03#
配置:*JY#03#114. 114. 114. 114#8.8.8.8#300#60# 4:【登錄信息包】
查詢:*JY#04#
配置:*JY#04#Hex#010203040506 5:【心跳包】
查詢:*JY#05#
配置:*JY#05#ASCII#:138xxxxxxxx.
6:【查詢唯一 ID 號】查詢:*JY#30#
配置:*JY#30#UNID:***********
CSQ：**
GPS：**
2. 網絡配置及查詢
此處為配置 TCP/UDP Client模式時面向的服務器的IP 地址及端口號設置，默認面向我司的服務器：ems.jydtu.com ，端口號：60001
。(紅色部分為可修改部分)網絡 1-網絡 6 其中的任意通道修改即可。
11:【網絡 1】
查詢:*JY#11#
配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31#
12:【網絡 2】
查詢:*JY#12#
配置:*JY#12#0##10000#10000#300#0#255#
13:【網絡 3】
查詢:*JY#13#
配置:*JY#13#0##10000#10000#300#0#255#
14:【網絡 4】
查詢:*JY#14#
配置:*JY#14#0##10000#10000#300#0#255#
15:【網絡 5】
查詢:*JY#15#
配置:*JY#15#0##10000#10000#300#0#255#
16:【網絡 6】
查詢:*JY#16#
配置:*JY#16#0##10000#10000#300#0#255#
21:【串 口 1】
查詢:*JY#21#
配置:*JY#21#0#0#0#0#255#0#
22:【串 口 2】
查詢:*JY#22#
配置:*JY#22#0#0#0#0#255#0#
23:【串 口 3】
查詢:*JY#23#
配置:*JY#23#0#0#0#0#255#0#
24:【串口 4】
查詢:*JY#24#
配置:*JY#24#0#0#0#0#255#0#
25:【串 口 5】
查詢:*JY#25#
配置:*JY#25#0#0#0#0#255#0#
3 、軟件生成指令
短信指令也可通過軟件生成。
打開軟件后，打開串口，修改參數配置，點擊修改后，在 DTU 配置軟件的“基本配置信息 ”頁，點擊“生成短信 ”，即可生成短信指令。
十、設備唯一 ID 號
使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：
1 、掃描二維碼獲取
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
十一、平臺軟件說明
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS
兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺使用說明】文檔即可;
下載地址：http://m.gzycns.com/download/JYCloud-instructions.pdf
十二、開發資料說明
1 、通訊協議說明
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://m.gzycns.com/software/
2 、Modbus 寄存器說明
本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6
指令碼 | 含義 |
3 | 讀取配置數據 |
4 | 讀取溫度數據 |
6 | 修改配置數據 |
線圈寄存器地址表：
寄存器名稱 |
| 寄存器地址 | 說明 |
模擬量輸入 |
|
|
|
輸入 1 | 溫度輸入4 號指令 |
| 3x0001 |
| 第一路輸入 |
輸入 2 |
| 3x0002 |
| 第二路輸入 |
輸入 3 |
| 3x0003 |
| 第三路輸入 |
輸入 4 |
| 3x0004 |
| 第四路輸入 |
輸入 5 |
| 3x0005 |
| 第五路輸入 |
輸入 6 |
| 3x0006 |
| 第六路輸入 |
輸入 7 |
| 3x0007 |
| 第七路輸入 |
輸入 8 |
| 3x0008 |
| 第八路輸入 |
輸入 9 |
| 3x0009 |
| 第九路輸入 |
輸入 10 |
| 3x0010 |
| 第十路輸入 |
輸入 11 |
| 3x0011 |
| 第十一路輸入 |
輸入 12 |
| 3x0012 |
| 第十二路輸入 |
配置參數 |
|
|
|
通信波特率 | 保持寄存器 |
| 4x1001 |
| 見下表波特率數值對應表，默認為 0，支持 0-5，該寄存器同時決定 RS232 和 |
|
|
| RS485 的通信波特率 |
備用 | 4x1002 | 備用，用戶不可寫入任何值。 |
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 |
工作模式 | 4x1004 | 用戶可以使用，存儲用戶數據 |
延遲時間 | 4x1005 | 用戶可以使用，存儲用戶數據 |
3 、指令列表
情景 | RTU 格式（ 16 進制發送） | ASCII 格式（ASCII 格式發送） |
查詢第 1 路溫度 | FE040000000125C5 | 3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A |
返回信息 | FE 04 02 00 00 AD 24 | 3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A |
查詢第 2 路溫度 | FE04000100017405 | 3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A |
查詢第 3 路溫度 | FE04000200018405 | 3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A |
查詢第 4 路溫度 | FE0400030001D5C5 | 3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A |
查詢第 5 路溫度 | FE04000400016404 | 3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A |
查詢第 6 路溫度 | FE040005000135C4 | 3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A |
查詢第 7 路溫度 | FE0400060001C5C4 | 3A 46 45 30 34 30 30 30 36 30 30 30 31 46 37 0D 0A |
查詢第 8 路溫度 | FE04000700019404 | 3A 46 45 30 34 30 30 30 37 30 30 30 31 46 36 0D 0A |
查詢第 9 路溫度 | FE0400080001A407 | 3A 46 45 30 34 30 30 30 38 30 30 30 31 46 35 0D 0A |
查詢第 10 路溫度 | FE0400090001F5C7 | 3A 46 45 30 34 30 30 30 39 30 30 30 31 46 34 0D 0A |
查詢第 11 路溫度 | FE04000A00005C7 | 3A 46 45 30 34 30 30 30 41 30 30 30 31 46 33 0D 0A |
查詢第 12 路溫度 | FE04000B00015407 | 3A 46 45 30 34 30 30 30 42 30 30 30 31 46 32 0D 0A |
查詢 1~ 12 路溫度 | FE040000000CE400 | 3A 46 45 30 34 30 30 30 30 30 30 30 43 46 32 0D 0A |
4 、指令詳解
模擬量查詢
查詢第一路溫度FE040000000125C5
字段 | 含義 | 備注 |
FE | 設備地址 |
|
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
|
模擬返回信息：
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 |
|
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的 AD 字 | TH 為溫度高字節，TL 為溫度低字節 |
AD 24 | CRC16 |
|
