一、產品說明

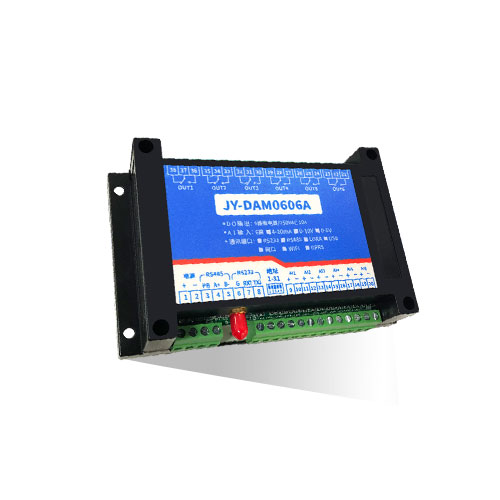

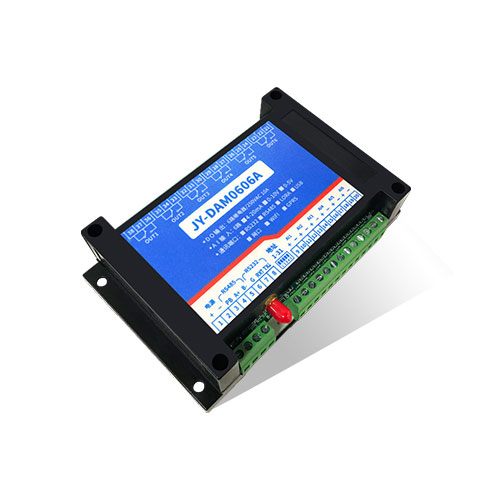

GPRS0606A 設備是我公司DAM 系列設備中GPRS 版本的一種，設備基于移動和聯通的 GPRS 網絡來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 分為 2G 版和 4G 版兩種：

2G 版支持移動、聯動 SIM 卡;

4G 版支持移動、聯通、電信 SIM 卡;

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準 modbus 協議;

三、產品功能

l 六路繼電器控制輸出;

l 六路 4-20mA/0-10V/0-5V 模擬量輸入;

l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉。

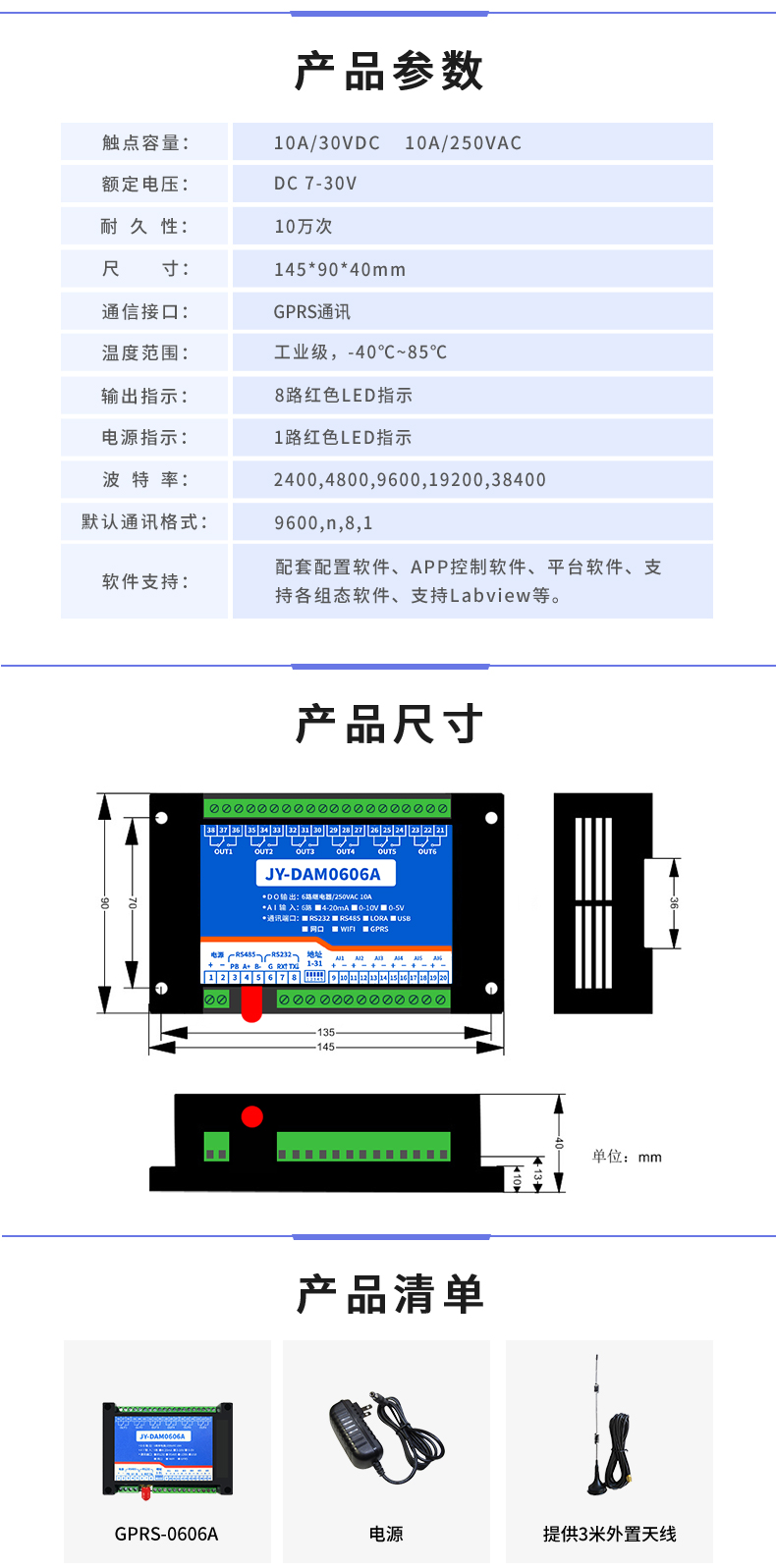

四、主要參數

五、通訊架構說明

設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。

六、使用說明

1 、插入 SIM 卡

l 2G 版設備插入移動MicroSIM(中卡)流量卡;

l 4G 版支持插入移動/聯通/電信-MicroSIM(中卡)流量卡;

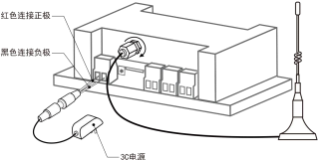

2、接上天線，給設備供電

使用配套電源給設備供上電，接上配套天線

3 、掃碼下載，安裝軟件

 IOS 版

安卓版

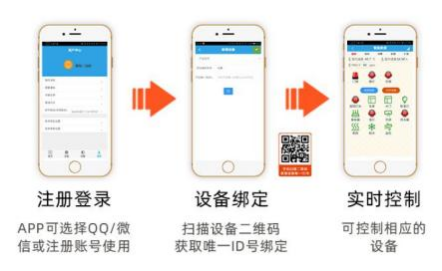

4 、注冊賬號，掃碼添加設備

七、 硬件說明

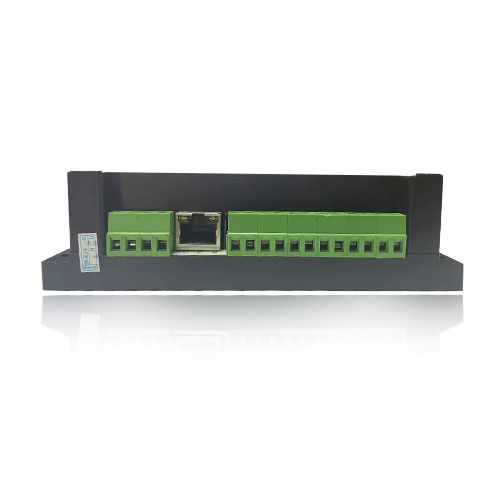

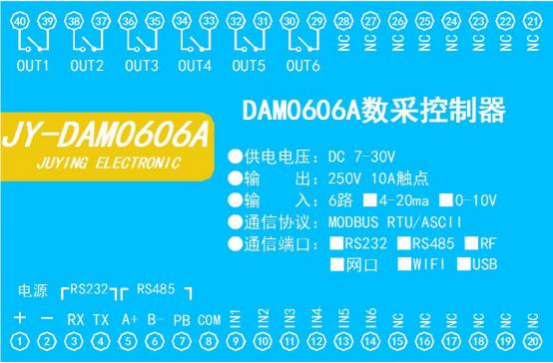

1、接口說明

2、SIM 卡

n 設備使用 Micro-SIM Card(中卡);

n 2G 版支持移動和聯通 SIM 卡;

n 4G 版支持移動、聯通、電信 SIM 卡;

n 支持流量卡或者普通 SIM 卡;

n 插卡方向如下圖所示：

芯片朝上，缺口朝外

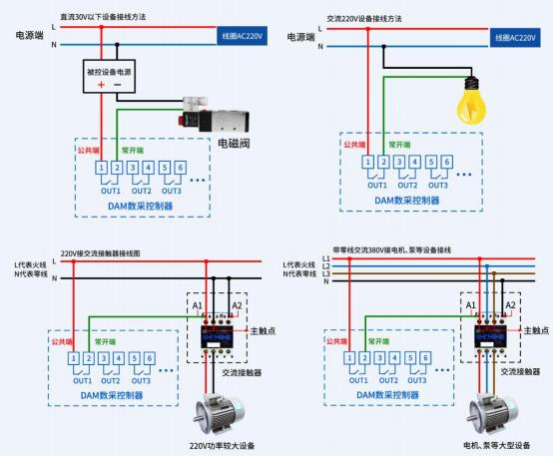

3、繼電器接線說明

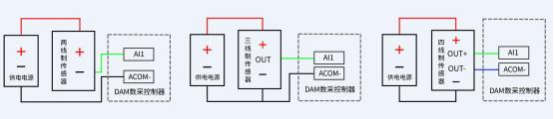

4、模擬量接線示意圖

八、設備參數配置

1、網絡配置說明

GPRS 版設備通過短信指令進行參數配置，詳細配置方法，閱讀【聚英云平臺 GPRS版使用說明】文檔即可;

下載地址：http://m.gzycns.com/download/JYCloud_GPRS.pdf

九、設備唯一 ID 號

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 GPRS 版使用說明】文檔即可;

下載地址：http://m.gzycns.com/download/JYCloud_GPRS.pdf

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_poll.zip

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

寄存器地址表：

3、相關指令

4、指令詳解

4.1 、繼電器輸出

查詢6 路繼電器

FE 01 00 00 00 06 A8 07

繼電器卡返回信息：

FE 01 01 00 61 9C

4.2 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4.3 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

4.4 、模擬量查詢

查詢模擬量 AD 字

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 06 64 07

模擬返回信息：

返回碼：FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7
