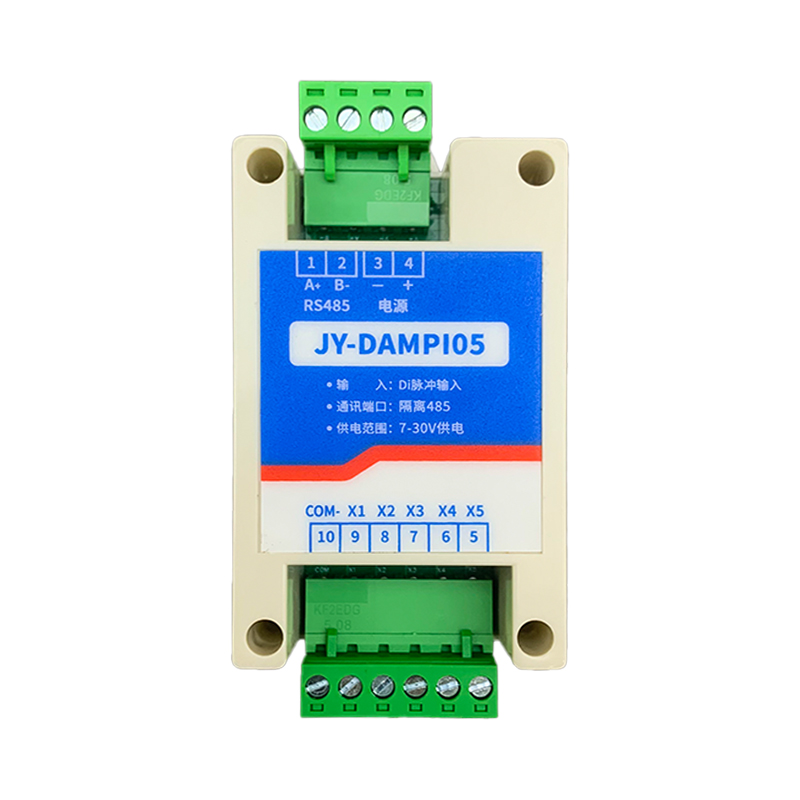

高速脈沖計數采集模塊 DAMPI05

掉電記憶 | 脈沖輸出計數 | 正交、脈寬過濾

高速脈沖計數采集模塊，支持1-5路脈沖輸入采集，0.1HZ~40KHZ脈沖輸入檢測，還支持頻率、占比、周期監測，可以正交、脈寬過濾計數，并且支持掉電記憶存儲。

型號：JY-DAMPI05 供電說明：7-30V 輸出信號：RS485 測量范圍：1%-99%

技術手冊在線購買

概述特點性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品介紹

1、產品概述

JY_DAMPI05 脈沖輸入模塊是一種脈沖檢測設備，用于測量輸入脈沖的數量，支持通道正交計數。

本設備485 通信部分采用光電隔離設計，防止信號相互干擾，保證通訊穩定性;脈沖輸入端同樣使用高速光電隔離，允許寬電壓輸入。

本設備適用于自動化控制系統、脈沖計數系統等。

2、產品特點

l DC7~30V 寬壓供電。

l 通訊隔離 3000V，防靜電，雷擊浪涌，抗干擾能力強。

l 脈沖輸入 10M(3000V)高速光耦隔離，計數脈沖范圍廣。

l 1-5 路脈沖輸測量模式模式可動態配置，操作簡單，精度高。

l 安裝方便，標準 C45(35mm)U 型通用導軌安裝

l 工業級產品，滿足不同領域的需求。

3、產品功能

l 支持 1-5 路<=100KHZ 脈沖輸入。

l 支持正交和脈寬過濾計數，掉電可保存。

l 支持標準Modbus 通訊協議。

l 設備支持 485 通訊，波特率 1200-115200 可配置。

l 設備通信地址為 1-254 可配置。

4 、產品參數

1、硬件參數

參數	說明
數據接口	RS485
額定電壓	DC 7~30V
功耗	< 0.5W
工作模式指示	1路狀態 LED 指示
通訊指示	1路通訊 LED 指示
尺寸	975032mm
重量	330g
波特率	1200~ 115200
溫度范圍	-40℃~85℃

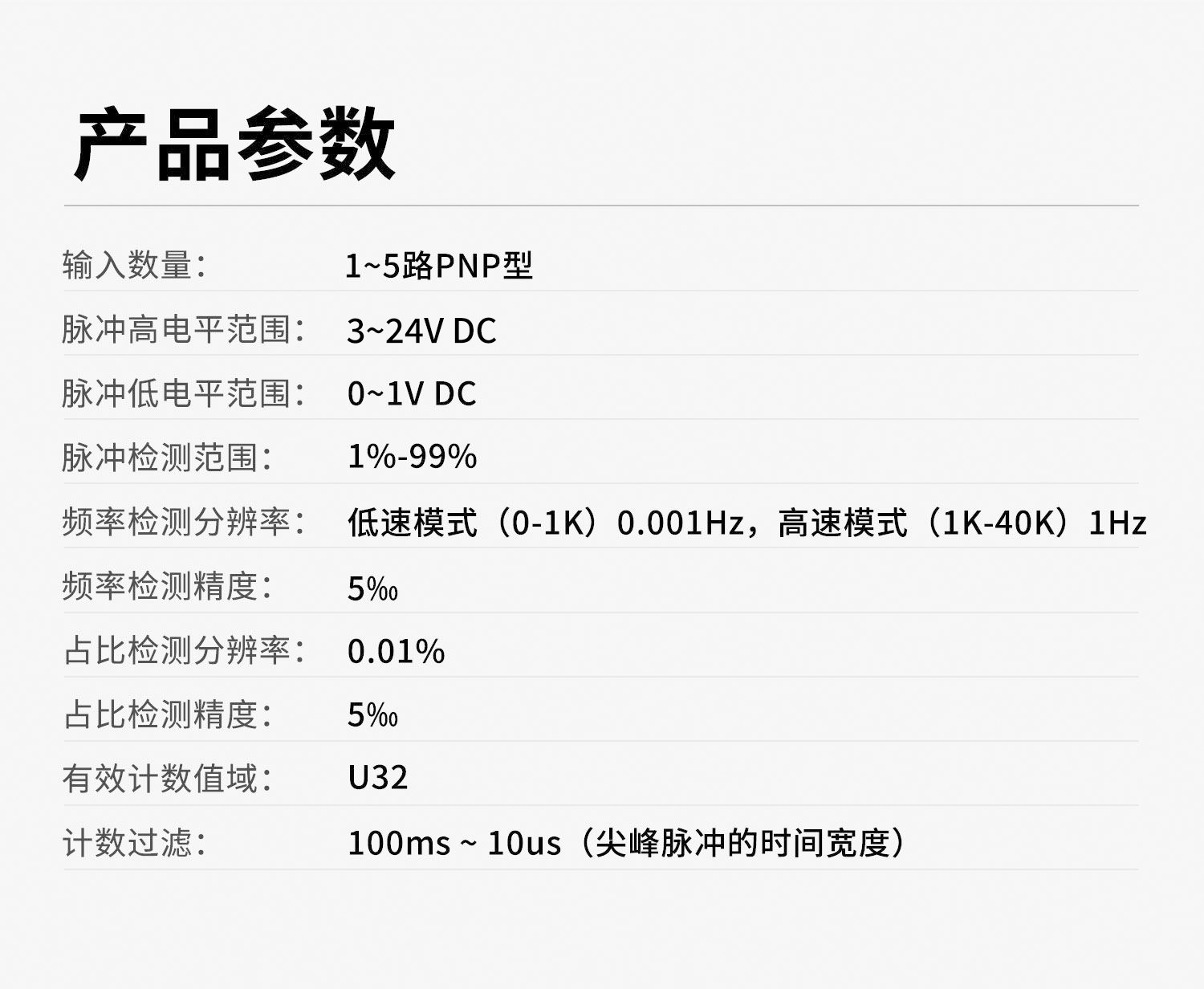

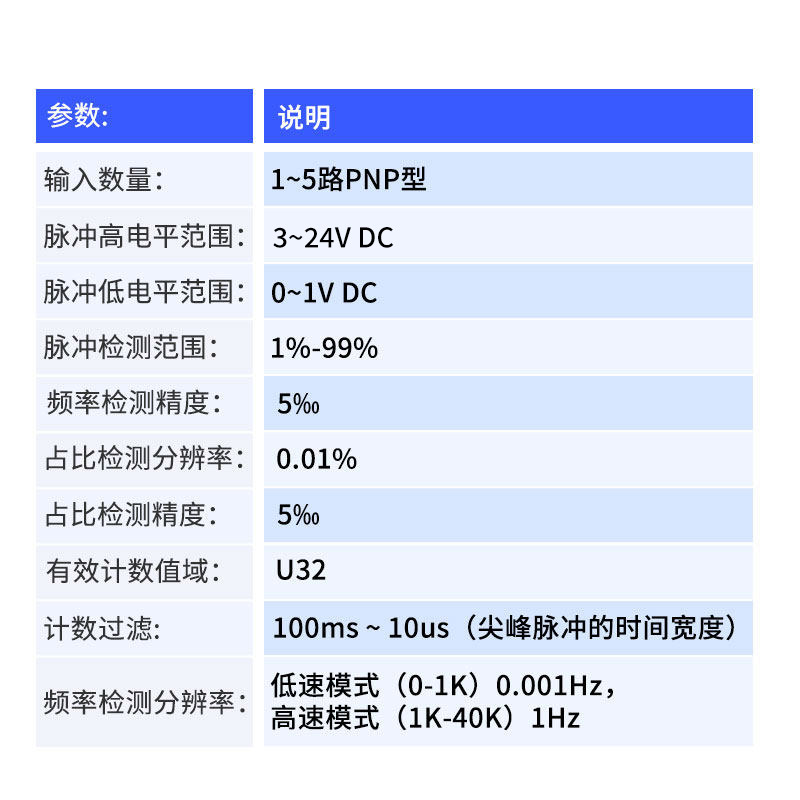

2、性能參數

參數	說明
輸入數量	1~5路
脈沖高電平范圍	3~24V DC（PNP）
脈沖檢測范圍	< 100KHZ

二、產品接口

1、引腳說明

序號	引腳	說明
1	B-	485通訊接口 B-
2	A+	485通訊接口 A+
3	V-	設備供電接口 V-
4	V+	設備供電接口 V+
5	X5	脈沖5正輸入接口
6	X4	脈沖4正輸入接口
7	X3	脈沖3正輸入接口
8	X2	脈沖2正輸入接口
9	X1	脈沖1正輸入接口
10	COM-	脈沖負輸入接口

2、接線說明

設備電源口支持 7~30V DC 輸入,485 接口負責配置設備參數，COM-為脈沖輸入共負端，X1~X5 為脈沖源正信號輸入端。

3、狀態指示燈

正常工作時：1 秒閃爍 1 次。

4、通訊指示燈

數據通訊時閃爍。

三、開發資料說明

本產品支持標準modbus RTU 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》即可。

1、Modbus 寄存器說明

設備支持功能碼：03H(讀保持寄存器)，04H(讀輸入寄存器)，06H(寫單個保持寄存器)和 10H(連續寫保持寄存器)，具體如下。

功能碼03 保持寄存器

寄存器地址（十進制）	寄存器地址（十六進制）	數 據 類型	數據定義	默認參數
0	0000	U32	脈沖 1 計數值 H（低 16 位）	0
1	0001		脈沖 1 計數值 L（高 16 位）	0
2	0002	U32	脈沖 2 計數值 H（低 16 位）	0
3	0003		脈沖 2 計數值 L（高 16 位）	0
4	0004	U32	脈沖 3 計數值 H（低 16 位）	0
5	0005		脈沖 3 計數值 L（高 16 位）	0
6	0006	U32	脈沖 4 計數值 H（低 16 位）	0
7	0007		脈沖 4 計數值 L（高 16 位）	0
8	0008	U32	脈沖 5 計數值 H（低 16 位）	0
9	0009		脈沖 5 計數值 L（高 16 位）	0

16	0010	S32	脈沖 1 正交計數值 H（低 16 位）	0
17	0011		脈沖 1 正交計數值 L（高 16 位）	0
18	0012	S32	脈沖 2 正交計數值 H（低 16 位）	0
19	0013		脈沖 2 正交計數值 L（高 16 位）	0
20	0014	S32	脈沖3 正交計數值 H（低 16 位）	0
21	0015		脈沖3 正交計數值 L（高 16 位）	0
22	0016	S32	脈沖 4 正交計數值 H（低 16 位）	0
23	0017		脈沖 4 正交計數值 L（高 16 位）	0
24	0018	S32	脈沖 5 正交計數值 H（低 16 位）	0
25	0019		脈沖 5 正交計數值 L（高 16 位）	0

100	0064	U32	脈沖 1 計數值 H（低 16 位）	0
101	0065	U32	脈沖 1 計數值 L（高 16 位）	0

102	0066	U32	脈沖 2 計數值 H（低 16 位）	0
103	0067	U32	脈沖 2 計數值 L（高 16 位）	0
104	0068	U32	脈沖 3 計數值 H（低 16 位）	0
105	0069	U32	脈沖 3 計數值 L（高 16 位）	0
106	006A	U32	脈沖 4 計數值 H（低 16 位）	0
107	006B	U32	脈沖 4 計數值 L（高 16 位）	0
108	006C	U32	脈沖 5 計數值 H（低 16 位）	0
109	006D	U32	脈沖 5 計數值 L（高 16 位）	0

116	0064	S32	脈沖 1 正交計數值 H（低 16 位）	0
117	0065	S32	脈沖 1 正交計數值 L（高 16 位）	0
118	0066	S32	脈沖 2 正交計數值 H（低 16 位）	0
119	0067	S32	脈沖 2 正交計數值 L（高 16 位）	0
120	0068	S32	脈沖3 正交計數值 H（低 16 位）	0
121	0069	S32	脈沖3 正交計數值 L（高 16 位）	0
122	006A	S32	脈沖 4 正交計數值 H（低 16 位）	0
123	006B	S32	脈沖 4 正交計數值 L（高 16 位）	0
124	006C	S32	脈沖 5 正交計數值 H（低 16 位）	0
125	006D	S32	脈沖 5 正交計數值 L（高 16 位）	0

1000	03E8	U 16	設備 Modbus 地址
1001	03E9	U 16	設備通信配置

1100	044C	U 16	通道 1~2 工作模式(不可配置)	0
1101	044D	U 16	通道 3~4 工作模式(不可配置)	0
1102	044E	U 16	通道 5 工作模式(不可配置)	0

1108	0454	U 16	通道 1 正交對象	0
1109	0455	U 16	通道 2 正交對象	0
1110	0456	U 16	通道3 正交對象	0
1111	0457	U 16	通道 4 正交對象	0
1112	0458	U 16	通道 5 正交對象	0

2、參數說明

2.1、脈沖計數值

脈沖的計數有效值為U32 類型，可讀可寫，其中計數值 L 為 U32 的低 16 位、計數值 H 為 U32 的高 16 位、支持可讀可寫、掉電保持功能，最大支持 2^32 計數。

例如：計數值 L:0x0002,計數值 L:0x0F58,實際計數值 135000。

2.2、脈沖正交計數值

脈沖的正交計數有效值為S32 類型，計數值 = 對應通道 - 正交對象通道的輸入脈沖數，其中計數值 L 為 S32 的低 16 位、計數值 H 為 S32 的高 16 位。

例如：計數值 L:0x0002,計數值 L:0x0F58,實際計數值 135000。

2.3、設備 Modbus 地址

設備的Modbus 通信地址配置，廣播地址 254，有效配置范圍為 1~254.

2.4、485 通訊配置

有效數據長度為 16bit,其中各bit 位代表以下含義。

字節位數

定義

說明

Bit0~Bit4

波特率配置

0 ：9600

1 ：2400

2 ：4800

3 ：9600

4 ：11400

5 ：19200

6 ：38400

7 ：56000

8 ：57600

9 ：115200

2.5、設備 Modbus 地址配置

設備Modbus 協議通訊地址，默認 254 廣播地址。

2.6、通道 1~5 正交對象

默認：0~禁用。

脈沖 n 的計數正交對象。

脈沖正交計數：在脈沖高電平時檢測正交對象的電平信號，其正交對象高電平時計數有效，低電平計數值減一。

3、指令列表

3.1 查詢指令

查詢數據	RTU 格式(16 進制發送)	描述
設備通信地址	FE 03 03 E8 00 01 10 75	查詢 1000
返回數據	FE 03 02 00 01 6D 90	返回查詢信息

設備通信配置	FE 03 03 E9 00 01 41 B5	查詢 1001
返回數據	FE 03 02 00 00 AC 50	返回查詢信息


通道 1~5 的正交對象	FE 03 04 54 00 05 D 1 26	查詢 1108
返回數據	FE 03 0A 00 00 00 00 00 00 00 00 00 00 70 48	返回查詢信息

3.2 配置指令

配置參數	RTU 格式(16 進制發送)	描述
配置通道 1 計數值	FE 10 00 64 00 02 04 00 17 00 00 77 67	配置 0100~0101 寄存器
返回數據	FE 10 00 64 00 02 14 18	返回配置信息

配置設備地址	FE 06 03 E8 00 0C 1D B0	配置 1000 寄存器
返回數據	FE 06 03 E8 00 0C 1D B0	返回配置信息

設備通信配置	FE 06 03 E9 00 00 4C 75	配置 1001 寄存器
返回數據	FE 06 03 E9 00 00 4C 75	返回配置信息

通道 1 的正交對象	FE 06 04 54 00 01 1C E5	查詢 1008
返回數據	FE 06 04 54 00 01 1C E5	返回配置信息

4、指令詳解

4.1 配置通道 1 計數值

FE 10 00 64 00 02 04 00 17 00 00 77 67

字段	含義	備注
FE	設備地址	廣播通訊
10	10 指令	寫入保持寄存器
00 64	起始地址	要寫入的寄存器地址
00 02	操作的寄存器數量	要寫入的字節數量
04	寫入的字節數量	校驗碼
00 17 00 00	寫入的數值
77 76	CRC16	校驗碼

返回信息：

FE 10 00 64 00 02 14 18

字段	含義	備注
FE	設備地址	廣播通訊
10	03 指令	返回指令：如果查詢錯誤，返回 0x82
00 64 00 02	字節數	返回狀態信息的所有字節數。
14 18	查詢的測量值	測量周期信息。

4.2 修改 UART 配置

FE 06 03 E9 00 00 4C 75

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
03 E9	起始地址	修改通信端口配置地址
00 00	設置 UART	要設置的端口配置信息
4C 75	CRC16	校驗碼

返回信息：

FE 06 03 E9 00 00 4C 75

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
05 DC	起始地址	修改寄存器地址
00 01	設置地址	要設置的端口配置內容
9D 33	CRC16	校驗碼

四、常見問題與解決方法

1、設備計數值為 0

答：觀察脈沖輸入端 LED 是否常亮或閃爍，無此變化，請重新參考模塊接線圖檢測線路連接。

2、設備Modbus 無法配置

答：設備Modbus 協議默認廣播地址為 254，當遺忘設備地址配置時，可使用廣播地址重新配置。

3、脈沖計數值顯示異常

答：通過Modbus 協議檢測設備是否開啟正交模式。
