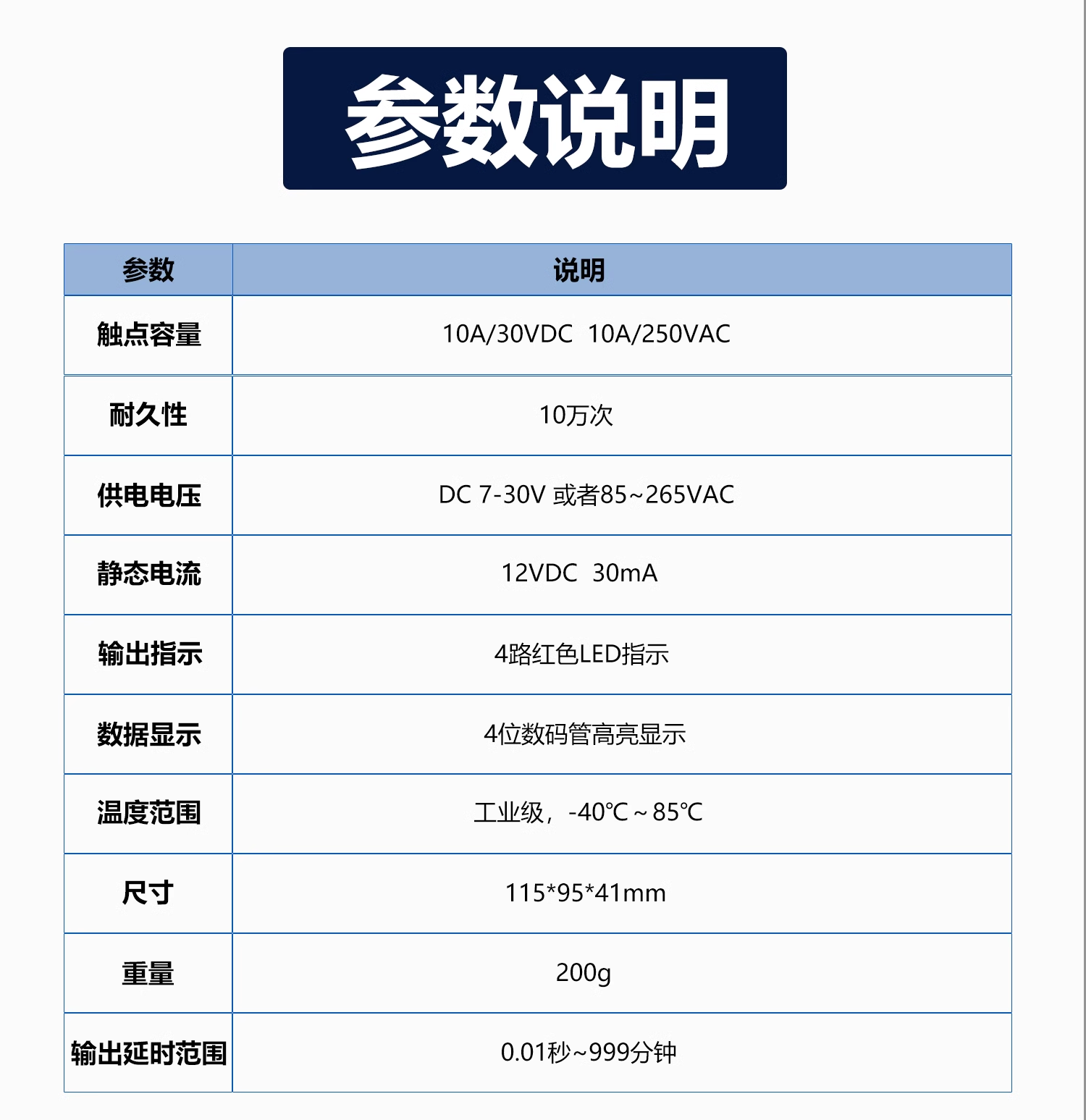

觸點容量

10A/30VDC     10A/250VAC

耐久性

10 萬次

供電電壓

DC 7-30V  或者 85~265VAC

靜態電流

12VDC    30mA

輸出指示

8 路紅色 LED 指示

數據顯示

4 位數碼管高亮顯示

溫度范圍

工業級，-40℃~85℃

尺寸

115*95*41mm

重量

200g

輸出延時范圍

0.01 秒~999 分鐘

P--1

自鎖： 輸入開關信號，對應繼電器導通；再次輸入開關信號，繼電器斷開， 每路獨立互不影響

P--2

非鎖： 一直輸入開關信號，對應繼電器導通；斷開輸入開關信號，繼電器斷開， 每路獨立互不影響

P--3

互鎖：輸入開關信號，對應繼電器導通其他繼電器斷開，再次輸入開關信號，繼電器斷開，

同一時間只有一路在工作

P--4

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號無效，同一時間只有一路在工作

P--5

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號重新計時，同一時間只有一路在工作

P--6

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號繼電器斷開，同一時間只有一路在工作

P--7

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號無效，每路相互獨立，同一時間可以多路在工作

P--8

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號重新計時，每路相互獨立，同一時間可以多路在工作

P--9

輸入開關信號，對應繼電器導通一段時間后斷開，時間可配置，延時導通期間再次輸入開關信號繼電器斷開，每路相互獨立，同一時間可以多路在工作

P-11

輸入開關 1 ，繼電器 1 延時 A 時間后導通，然后繼電器 2 延時 B 時間后導通，然后繼電器 3 延時 C 時間后導通，然后繼電器 4 延時 D 時間后導通；

輸入開關 2 ， 繼電器 1 延時 A 時間后斷開，然后繼電器 2 延時 B 時間后斷開，然后繼電器 3 延時 C 時間后斷開，然后繼電器 4 延時 D 時間后斷開；

輸入開關 3 ，繼電器全部斷開停止；

P-12

輸入開關 1 ，繼電器順序?qū)?/span> A 時間后斷開，延時 B ，（輪灌模式）循環 C 次輸入開關 3 ，繼電器全部斷開停止

P-13

輸入開關 1 ，繼電器順序?qū)?/span> A 時間后斷開，延時 B ，（輪灌模式）無限循環輸入開關 3 ，繼電器全部斷開停止

P-14

一直輸入開關 1 ，繼電器 1 導通 A 時間斷開，等待 B 時間,無限循環；斷開輸入開關 1 ，繼電器 1 斷開

一直輸入開關 2 ，繼電器 2 導通 C 時間斷開，等待 D 時間,無限循環；斷開輸入開關 2 ，繼電器 2 斷開

一直輸入開關 3 ，繼電器 3 導通 E 時間斷開，等待 F 時間,無限循環；斷開輸入開關 3 ，繼電器 3 斷開

一直輸入開關4 ，繼電器4 導通 G 時間斷開，等待 H 時間,無限循環；斷開輸入開關4 ，繼電器4 斷開

P-15

輸入開關 1 ，繼電器 1 導通 A 時間斷開；

輸入開關 2 ，繼電器 2 導通 B 時間斷開；

超過 C 時間，沒有輸入開關 2 ，繼電器 2 導通 B 時間斷開；

P-16

一直輸入開關 1 ，繼電器 1 導通，斷開輸入開關 1 ，繼電器 1 斷開；

再次一直輸入開關 1 ，繼電器 2 導通，斷開輸入開關 1 ，繼電器 2 斷開；

再次一直輸入開關 1 ，繼電器 3 導通，斷開輸入開關 1 ，繼電器 3 斷開；

再次一直輸入開關 1 ，繼電器4 導通，斷開輸入開關 1 ，繼電器 4 斷開；循環執行

P-17

一直輸入開關 1 ，繼電器 1 導通，斷開輸入開關 1 ，繼電器 1 延時 A 時間后斷開；

再次一直輸入開關 1，繼電器 2 導通，斷開輸入開關 1，繼電器 2 延時 B 時間后斷開；

再次一直輸入開關 1，繼電器 3 導通，斷開輸入開關 1，繼電器 3 延時 C 時間后斷開；

再次一直輸入開關 1，繼電器 4 導通，斷開輸入開關 1，繼電器 4 延時 D 時間后斷開；循環執行

S1

SET

設置按鍵

S2

△

數值加

S3

數值減

S4

Alt

單位切換
