一、產品特點

?DC7-30V寬壓供電

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

?支持標準modbus協議，同時支持ASCII/RTU格式

?測量芯片采用24位AD轉換器

二、產品功能

?6路 正負10V采集通道

?支持5位尋址地址

?支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

三、產品選型

四、主要參數

五、接口說明

六、通訊接線說明

LORAAI06設備作為子機需要與LORA1000網關配對使用，支持多個子機同時與一個LORA網關主機通訊，LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

七、輸入接線

1、模擬量接線說明

下圖中的電源部分為傳感器供電，IN1-IN6接傳感器信號正，GND為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

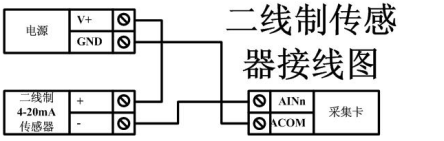

二線制：

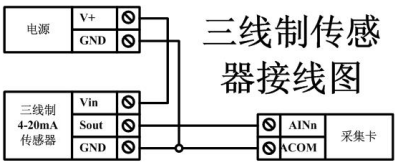

三線制：

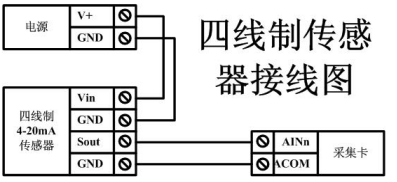

四線制：

八、測試軟件說明

LORAAAI06出廠默認為子機，作為子機，通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。

1、按鍵配對

主機操作：

?長按6秒，再點按1下，設置為主機7擴頻因子模式，區域號、密鑰隨機生成。

?長按6秒，再點按2下(最多可以點按6下)，設置為主機8擴頻因子模式(6對應12擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按3秒指示燈常亮，再點按1下，狀態指示燈頻閃3次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈2秒閃爍1次。

子機狀態燈2秒閃爍1次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃6次退出。

復位子機：

長按6秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://m.gzycns.com/download/JYLoraConfig.zip

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改LORA 參數成功，可與透?jìng)髂K、網關、DAM 系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

3、通訊測試

JYDAM 調試軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORA0606C 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM 系列設備地址默認為 0，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

1.4、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：

http://m.gzycns.com/download/Modbus_Protocol.zip

本產品同時支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)

40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1、搜索不到設備時的解決方法：

① 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

② 操作軟件，使能 DHCP 服務

③ 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用 PC 確認網線是好用的。

當前軟件僅支持 ipv4。

④ 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S，無線 LORA 方式燈會滅一下，然后正常顯示，第一次復位為設備為動態 IP，再短接 6S 復位，此時設備為靜態 IP;

⑤ 勾選所有設備

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP，與電腦所處網段為同一網段，點擊“下載參數 ”，2S 后再點擊“下載參數 ”，提示配置成功。

2、當設備能搜索到，修改設備參數，點擊“配置參數 ”無反應時，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處于開啟狀態。
