?DC7-30V寬壓供電
?RS485通訊隔離,輸入光耦隔離
?通訊接口支持無線LORA方式;
?通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
?支持標準modbus協議,同時支持ASCII/RTU格式

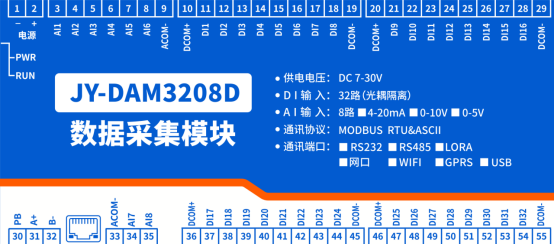

?32路光耦隔離輸入,可以接無源觸點和DC5-24V電壓
?8路模擬量輸入,12位AD轉換,4-20mA/0-10V/0-5V可選
?支持波特率:2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
型號 | modbus | RS232 | RS485 | USB | WiFi+網口 | 單網口 | 光耦 |
LORA3208D | ● | ● | ● | 32 |
參數 | 說明 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
電源指示 | 1路LED指示 |
通信指示 | 1路LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; |

LORA3208D設備作為子機需要與LORA1000網關配對使用,支持多個子機同時與一個LORA網關主機通訊,LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

LORA3208D出廠默認為子機,作為子機,通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。
主機操作:
?長按6秒,再點按1下,設置為主機7擴頻因子模式,區域號、密鑰隨機生成。
?長按6秒,再點按2下(最多可以點按6下),設置為主機8擴頻因子模式(6對應12擴頻因子),區域號、密鑰隨機生成。
子機操作:
長按3秒指示燈常亮,再點按1下,狀態指示燈頻閃3次,進入自動聯機配置。
自動聯機配置模式下:
主機發射燈2秒閃爍1次。
子機狀態燈2秒閃爍1次。
主機、子機在聯機配對成功之后,狀態指示燈頻閃6次退出。
復位子機:
長按6S | 子機模式(擴頻10,區域號0) |
長按6S+點按1次 | 主機模式(擴頻07 ,區域號隨機) |
長按6S+點按2次 | 主機模式(擴頻08 ,區域號隨機) |
長按6S+點按3次 | 主機模式(擴頻09 ,區域號隨機) |
長按6S+點按4次 | 主機模式(擴頻10 ,區域號隨機) |
長按6S+點按5次 | 主機模式(擴頻11 ,區域號隨機) |
長按6S+點按6次 | 主機模式(擴頻12 ,區域號隨機) |
長按3S+點按1次 | 主機、子機進入配對模式 |
軟件下載地址:http://m.gzycns.com/download/JYLoraConfig.zip
①、建立通訊
電腦通過RS232/RS485或TCP連接至LORA網關主機

②、設置主從機
在本地參數中設置主機和子機的參數,進行下載即可,參數一樣區分工作模式。

③、子機配對
進入自動配置后,其它子機長按按鍵3S點按1S會自動搜所配對,成功后提示出更改LORA參數成功,可與透傳模塊、網關、DAM系列子機配合使用。

④、搜索子機設備
若配置成功在信道一可以搜索到配對好的設備,可給每個子機分配一個LORA地址方便查看信號和上線狀態,-20/6/-20分別表示主機查詢子機信號/信噪比/子機發送網關信號。

JYDAM調試軟件下載地址:http://m.gzycns.com/download/JYDAMSoftware.zip
① 根據網關通訊方式,選擇串口或TCP連接;
② 設定網關通訊參數;
③ 設置LORA0888-MT子機設備地址:
④ 打開串口,右側有正常發送和接收指令,可控制繼電器即通訊成功。

1.1 、設備地址的介紹
DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊, 用0 無法通訊。
設備地址=偏移地址。
1.2 、設備地址的讀取
設備正常通訊后,初始設備地址寫入 254 ,然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取
點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考:http://m.gzycns.com.cn/software/software/ DAM 調試軟件使用教程.rar(軟件視頻教程連接)
本產品支持modbus RTU 格式。
本控制卡主要為線圈寄存器,主要支持以下指令碼:1、5、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
離散量輸入 | |||
輸入1 | 開關量 2號指令 | 1x0001 | 第一路輸入 |
輸入2 | 1x0002 | 第二路輸入 | |
輸入3 | 1x0003 | 第三路輸入 | |
輸入4 | 1x0004 | 第四路輸入 | |
輸入5 | 1x0005 | 第五路輸入 | |
輸入6 | 1x0006 | 第六路輸入 | |
輸入7 | 1x0007 | 第七路輸入 | |
輸入8 | 1x0008 | 第八路輸入 | |
輸入9 | 1x0009 | 第九路輸入 | |
輸入10 | 1x0010 | 第十路輸入 | |
輸入11 | 1x0011 | 第十一路輸入 | |
輸入12 | 1x0012 | 第十二路輸入 | |
輸入13 | 1x0013 | 第十三路輸入 | |
輸入14 | 1x0014 | 第十四路輸入 | |
輸入15 | 1x0015 | 第十五路輸入 | |
輸入16 | 1x0016 | 第十六路輸入 | |
輸入17 | 1x0017 | 第十七路輸入 | |
輸入18 | 1x0018 | 第十八路輸入 | |
輸入19 | 1x0019 | 第十九路輸入 | |
輸入20 | 1x0020 | 第二十路輸入 | |
輸入21 | 1x0021 | 第二十一路輸入 | |
輸入22 | 1x0022 | 第二十二路輸入 | |
輸入23 | 1x0023 | 第二十三路輸入 | |
輸入24 | 1x0024 | 第二十四路輸入 | |
輸入25 | 1x0025 | 第二十五路輸入 | |
輸入26 | 1x0026 | 第二十六路輸入 | |
輸入27 | 1x0027 | 第二十七路輸入 | |
輸入28 | 1x0028 | 第二十八路輸入 | |
輸入29 | 1x0029 | 第二十九路輸入 | |
輸入30 | 1x0030 | 第三十路輸入 | |
輸入31 | 1x0031 | 第三十一路輸入 | |
輸入32 | 1x0032 | 第三十二路輸入 | |
模擬量輸入 | |||
輸入1 | 模擬量輸入 4號指令 | 3x0001 | 第一路輸入 |
輸入2 | 3x0002 | 第二路輸入 | |
輸入3 | 3x0003 | 第三路輸入 | |
輸入4 | 3x0004 | 第四路輸入 | |
輸入5 | 3x0005 | 第五路輸入 | |
輸入6 | 3x0006 | 第六路輸入 | |
輸入7 | 3x0007 | 第七路輸入 | |
輸入8 | 3x0008 | 第八路輸入 | |
應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS232總線為1對1總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有485總線才可以掛載多個設備。
指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
情景 | RTU格式(16進制發送) |
查詢?nèi)窢顟B(tài) | FE 02 00 00 00 20 6D DD |
查詢指令返回信息 | FE 02 04 00 00 00 00 F4 ED |
查詢光耦
發送碼:FE 02 00 00 00 20 6D DD
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 20 | 查詢數量 | 要查詢的光耦狀態數量 |
6D DD | CRC16 |
光耦返回信息:
返回碼:FE 02 04 00 00 00 F4 ED
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令:如果查詢錯誤,返回0x82 |
04 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 00 00
| 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bi32:第三十二個光耦輸入狀態 |
F4 ED | CRC16 |
查詢第1路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第4路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第5路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第6路模擬量 | FE 04 00 05 00 01 35 C4 |
查詢第7路模擬量 | FE 04 00 06 00 01 C5 C4 |
查詢第8路模擬量 | FE 04 00 07 00 01 94 04 |
1:查詢模擬量
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
發送碼:FE 04 00 00 00 01 E4 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息:
返回碼:FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x0227,即十進制551,為查詢的模擬量的值 |
AD 24 | CRC16 |
軟件名稱:聚英組態軟件
軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

本軟件適用與我公司的DAM系列設備連接使用,支持串口、WiFi等通訊方式。軟件更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設備狀態及采集的數據,可查詢歷史操作導出歷史數據excel表格
人員管理結構包含:系統管理員、管理員、操作員、監視員。
設備管理結構包含:區域、設備組、設備。
軟件功能:
1.軟件登陸
2.添加區域
3.添加設備(設備組命名)
4.操作設備
5.定時功能
6.查看歷史數據及數據導出
7.數據備份及還原
8.系統設定
由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf
1、搜索不到設備時的解決方法:
①檢查硬件指示燈,
以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。
以太網綠色燈閃爍:檢測到數據傳輸。
②操作軟件,使能DHCP服務

③如果以上操作仍舊搜索不到,
請確認當前PC的網段和設備的網段在一個網段下。
禁用PC的其他不用的網卡。
當前PC只有一個唯一的局域網IP。
請用PC確認網線是好用的。
當前軟件僅支持ipv4。
④如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵6S,無線LORA方式燈會滅一下,然后正常顯示,第一次復位為設備為動態IP,再短接6S復位,此時設備為靜態IP;
⑤勾選所有設備

在“基本配置信息”欄內,修改設備IP為靜態IP,與電腦所處網段為同一網段,點擊“下載參數”,2S后再點擊“下載參數”,提示配置成功。

2、當設備能搜索到,修改設備參數,點擊“配置參數”無反應時,解決辦法:
確認電腦端IP與設備要配置的IP為同一網段下,電腦只接入有線或無線網絡,當有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的DHCP處于開啟狀態。
參數 | 說明 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
電源指示 | 1路LED指示 |
通信指示 | 1路LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; |
| LORA-3208D LORA無線控制模塊說明書 | LORA-3208D LORA無線控制模塊說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
