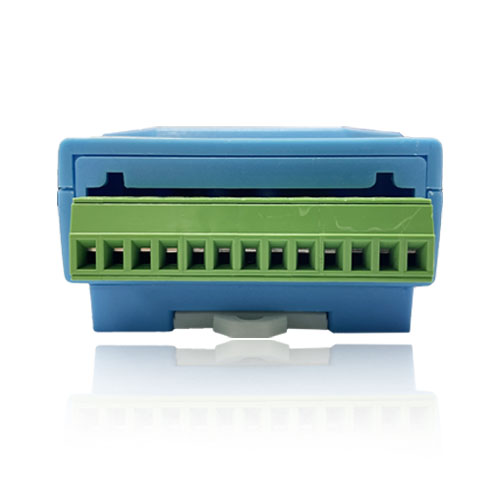

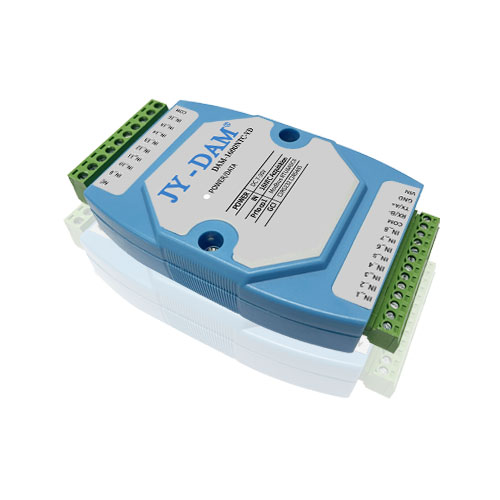

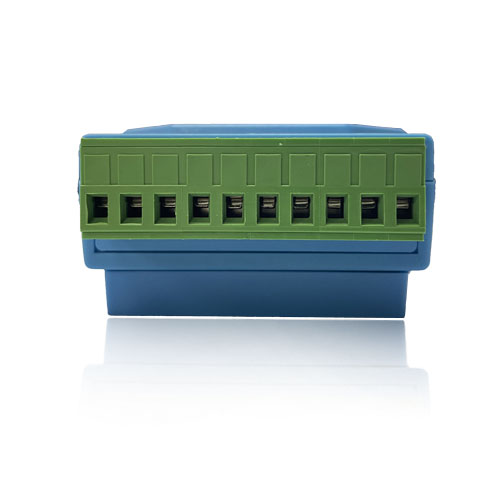

一、產品介紹

1、產品概述

本設備采用NTC 熱敏電阻傳感器探頭，阻值隨著溫度升高而減小，通過芯片檢測從而得到溫度信號，同時使用亞當外殼，體積更小，在最多可外接 16 只探頭測溫，由于 NTC 精度在 0.1℃ , 可以應用于對溫度要求不高的場所。

2、產品特點

l DC7-30V 寬壓供電;

l RS485 通訊光電隔離;

l 長壽命、高精度、高重復性、高穩定性;

l 內置看門狗防死機。

3、產品功能

l -40~200℃范圍檢測;

l 溫度分辨率：0.01℃;

l 溫度精度：0. 1℃(0-100℃)

l 支持 RS485 通訊;

l 支持標準 Modbus RTU 協議;

l 支持 4-20mA 或 0-10V 信號輸出;

l 0-255 設備地址可通過軟件設置;

l 支 持 波 特 率 ： 1200,2400,4800,9600, 19200,38400,57600, 115200(默認 9600)。

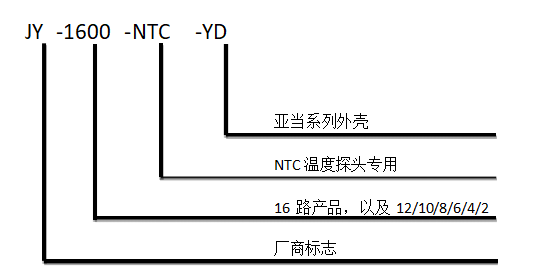

4、型號說明

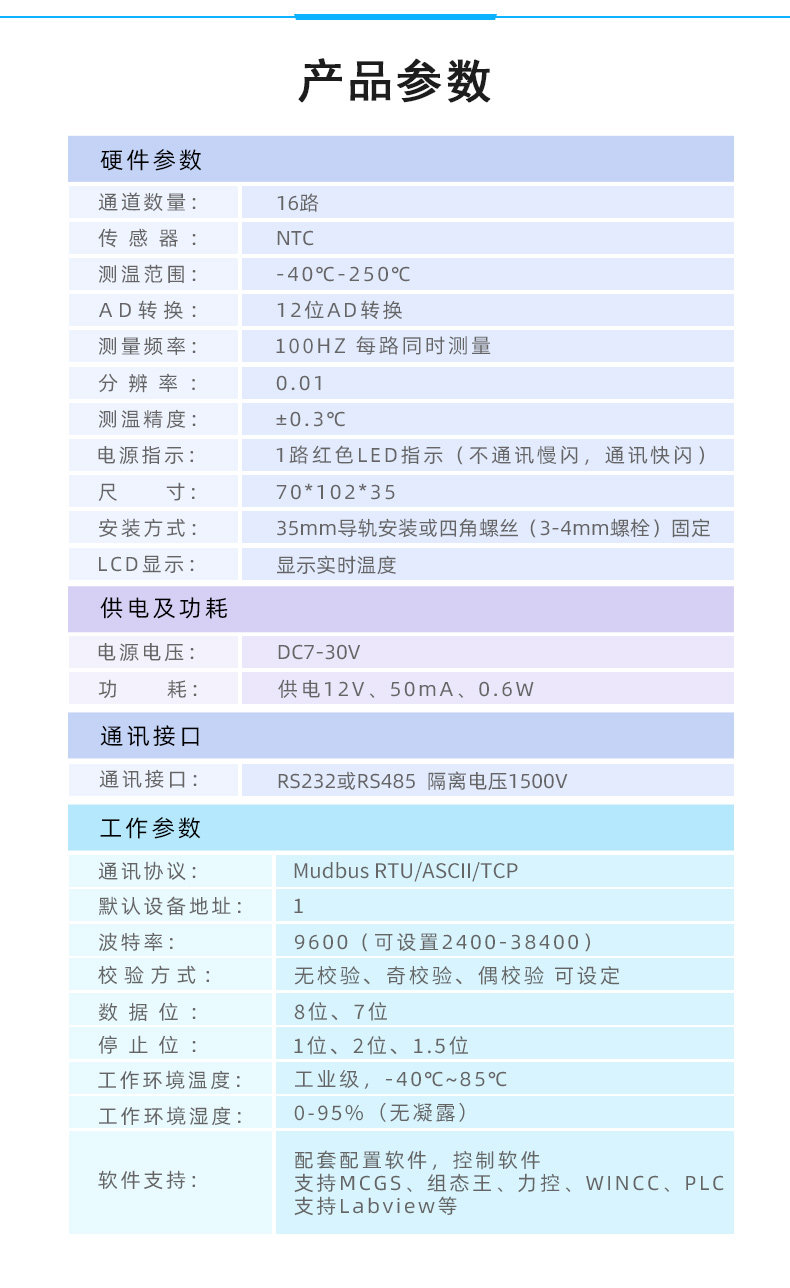

二、主要參數

三、接口說明

四、通訊接線說明

1 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在 485總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻。

2、RS232 接線

3、USB 轉 485 接線

五、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_poll.zip

2 、Modbus 寄存器說明

寄存器地址表：

備注：

① ：對 Modbus 的定義說明為準。

PLC 例程下載地址：http://m.gzycns.com/download/PLC_licheng.zip  第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.gzycns.com/download/zutai.zip

② ：波特率及校驗位

串口 1 保持寄存器地址 1000

3、指令列表

4、指令詳解

溫度查詢

獲取到的數據與實際值之間的關系為：實際值=返回值*0.01

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 0A 07 EA 46

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、測試軟件說明

1 、軟件下載

http://m.gzycns.com/download/JYDAMSoftware.zip  (軟件視頻教程連接)

2 、軟件界面

 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3 、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口：

4 右側有接收指令，可控制繼電器即通訊成功。

七、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ”即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

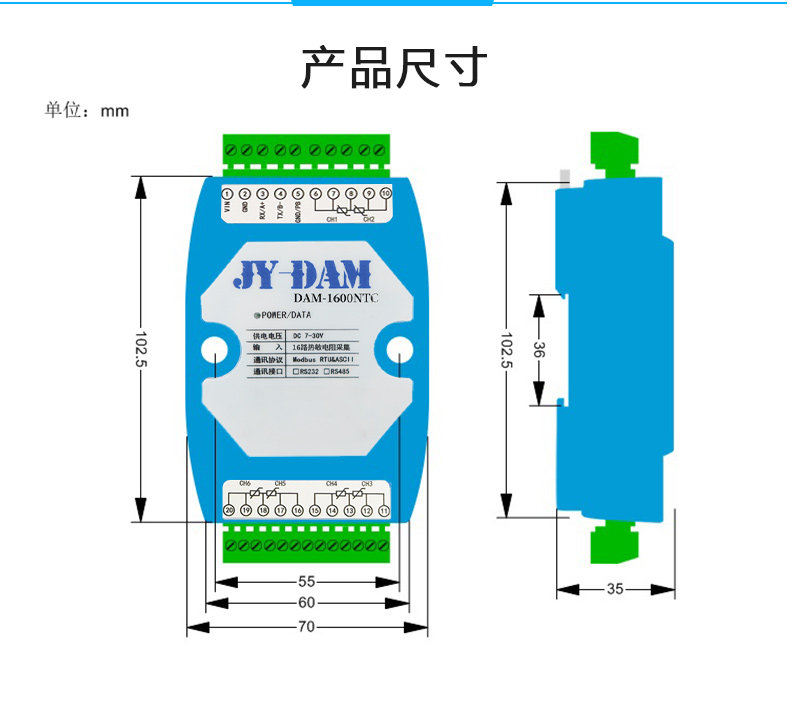

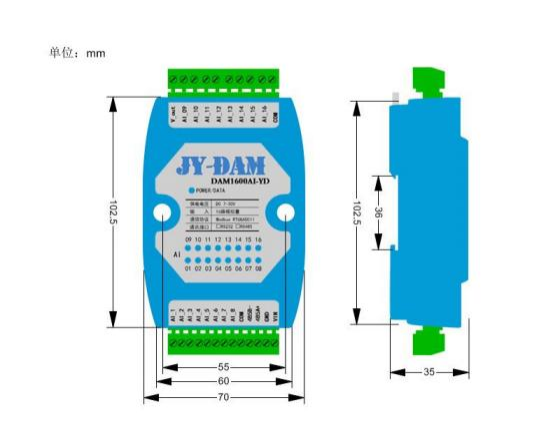

八、安裝尺寸

九、常見問題與解決方法

(1)485 設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。

(2)讀回數據為-32666，是什么意思

答：-32666 表示此路沒有檢測到傳感器，檢查是否成功接入。

(3)使用 232 通訊不上

答：確認所購買的是否是 232 版本，232 的 5 腳要接入電源負極。
