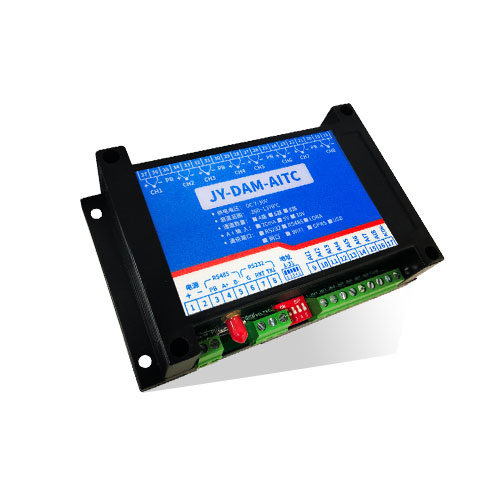

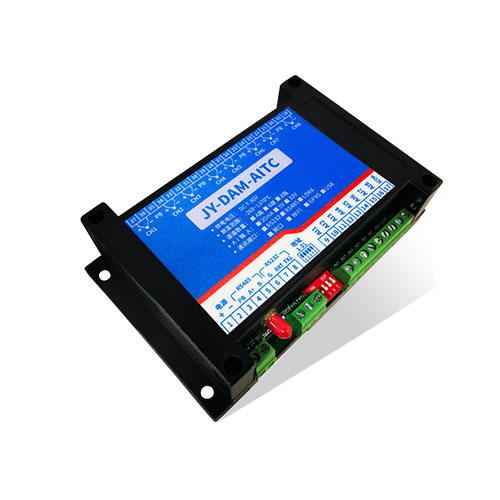

一、產品特點

l DC7-30V 寬壓供電;

l RS485 通訊隔離;

l 通訊接口支持 RS232、RS485;

l 支持標準modbus 協議，同時支持 RTU 格式;

l 可以設置 0-255 個設備地址，通過軟件設置。

二、產品功能

l 8 路 K 型熱電偶采集通道，24 位 AD;

l 8 路 12 位分辨率模擬量電壓輸入;

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200(可以通過軟件修改，默認 9600)。

三、產品選型

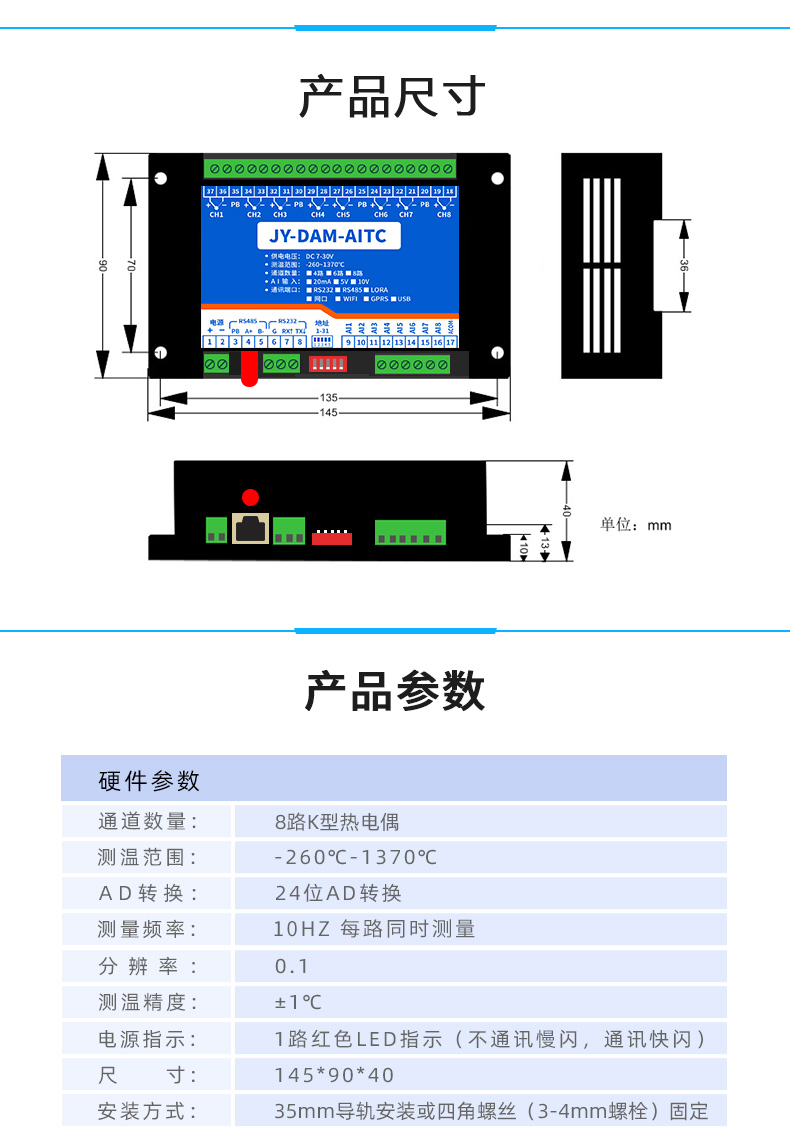

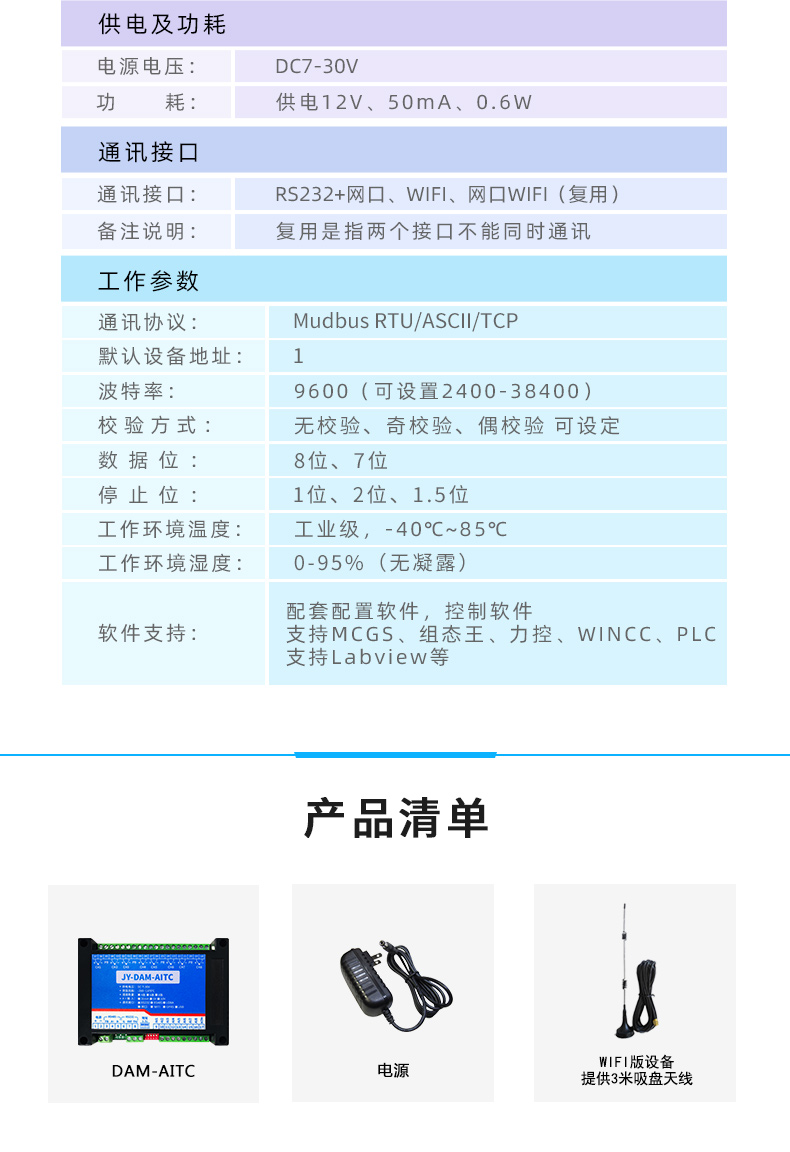

四、主要參數

五、接口說明

六、通訊接線說明

1 、RS232 接線圖

2 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、輸入輸出接線

1 、熱電偶傳感器接線

K 型熱電偶接線方式

2 、模擬量接線示意圖

下圖中的電源部分為傳感器供電，IN1-IN6 接傳感器信號正，COM 為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

八、測試軟件說明

1 、DAM 調試軟件

1.1 、軟件下載

軟件下載鏈接地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1.2 、軟件界面

軟件功能：

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

1.3 、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口：

4 右側有接收指令，可控制繼電器即通訊成功。

1.4 、模擬量數據說明

DAM 調試軟件查詢速率為3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的 AI 數據與實際輸入值之間的關系：

返回值=實際值*0.001

1.5 、溫度數據說明

軟件中的溫度數據與實際輸入值之間的關系：

返回值=實際值*0.01

2 、采集模塊調試軟件

2.1 、軟件功能

l 監測溫度

l 顯示溫度曲線

l 溫度線損補償

l 修改波特率和設備地址

2.2 、波特率和設備地址更改方法

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率(默認 9600)，超時時間和最小間隔都改成 50ms ?；緟?shù)中設備型號選擇PT08 。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功， (若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確)。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于 31 ，即用撥碼開關。如果大于 31 ，需要修改設備基地址。

如：設置設備地址為 100 ，撥碼開關地址撥為0 ，設備基地址應該寫入 100。

2.3 、PT100 線阻修正

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系： 380 毫歐 = 1℃

如：現在實際溫度是 20 度，第一路顯示溫度是20.1 度，說溫度高了 0.1 度，對應 PT100 電阻是 38 毫歐，在線損值輸入框填入 3.8 ，點擊第一路后邊的 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正;

反之實際溫度是20.1 度，第一路顯示溫度是 20 度，說溫度低了0.1 度，對應 PT100 電阻是38 毫歐，在線損值輸入框填入-3.8 ，點擊第一路后邊的 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正。以此類推，可以修正其他通道。

3 、聚英組態軟件

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件 ”，詳見【聚英組態軟件說明.pdf】。軟件下載地址：

http://m.gzycns.com/download/JYSCADA.zip

主界面

設備曲線記錄

九、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。設備地址=撥碼開關地址+偏移地址。

1.2 、設備地址的讀取

點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3 、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“ 1 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

1.4 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率

和地址，操作后需要重啟設備和修改電腦串口設置。

十二、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文參考:http://m.gzycns.com/download/Modbus_poll.zip

2 、Modbus 寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2 、4

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

② ：波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3 、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1

的狀態，實際上是對繼電器 1 對應的線圈寄存器00001 的讀寫操作。

4 、指令列表

5 、指令詳解

5.1 、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 20 00 08 E4 09

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

十一、常見問題與解決方法

1 、繼電器板卡供電后使用232 接口無法建立通信，無法控制

首先測試不同波特率是否可以控制，485 接口注意 A+ 、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2 、485 總線，掛載了大于 1 個的設備，我以廣播地址 255 發送繼電器 1 吸和，但并不是所有模塊的繼電器 1 吸和。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。

3 、西門子 PLC 與設備不能正常通訊

西門子 485 總線 AB 定義與設備相反。
