一、產品特點

?DC7-30V寬壓供電,(模擬量輸出要求DC12-30V供電)

?RS485通訊隔離，輸入光耦隔離

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

?支持標準modbus協議，同時支持ASCII/RTU格式

二、產品功能

?32路12位分辨率模擬量輸入

?8路模擬量輸出，12位DA轉換，4-20mA/0-10V/0-5V

?支持波特率：2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

三、產品選型

四、主要參數

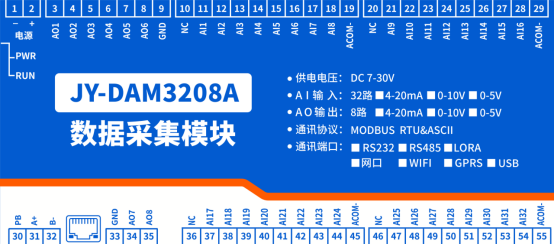

五、接口說明

六、通訊接線說明

LORA3200A設備作為子機需要與LORA1000網關配對使用，支持多個子機同時與一個LORA網關主機通訊，LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

七、輸入輸出接線

1、繼電器接線說明

2、模擬量接線示意圖

下圖中的電源部分為傳感器供電，IN1-IN4接傳感器信號正，COM-為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

八、配對說明

LORA0888-MT出廠默認為子機

作為子機，通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。

1、按鍵配對

主機操作：

?長按6秒，再點按1下，設置為主機7擴頻因子模式，區域號、密鑰隨機生成。

?長按6秒，再點按2下(最多可以點按6下)，設置為主機8擴頻因子模式(6對應12擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按3秒指示燈常亮，再點按1下，狀態指示燈頻閃3次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈2秒閃爍1次。

子機狀態燈2秒閃爍1次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃6次退出。

復位子機：

2、軟件配置

軟件下載地址：http://m.gzycns.com/download/JYLoraConfig.zip

①、建立通訊

電腦通過RS232/RS485或TCP連接至LORA網關主機

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

③、子機配對

進入自動配置后，其它子機長按按鍵3S點按1S會自動搜所配對，成功后提示出更改LORA參數成功，可與透?jìng)髂K、網關、DAM系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個LORA地址方便查看信號和上線狀態，-20/6/-20分別表示主機查詢子機信號/信噪比/子機發送網關信號。

3、通訊測試

JYDAM調試軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

①　根據網關通訊方式，選擇串口或TCP連接;

②　設定網關通訊參數;

③　設置LORA0888-MT子機設備地址：

④　打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

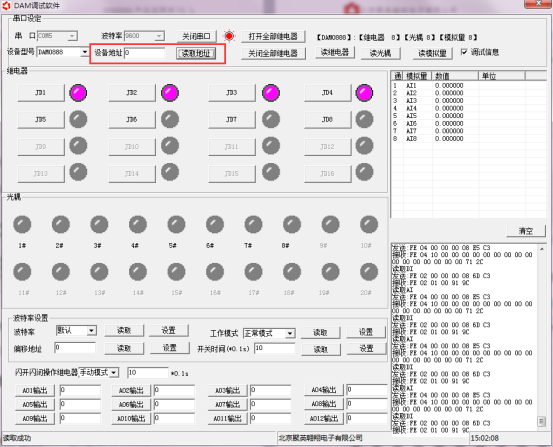

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

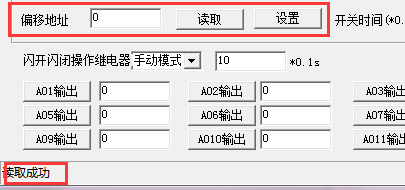

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。

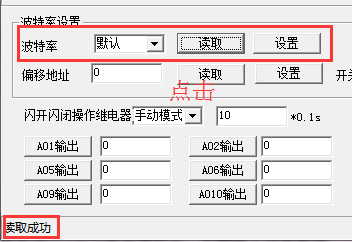

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://m.gzycns.com.cn/software/software/    DAM調試軟件使用教程.rar(軟件視頻教程連接)

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：3、4

寄存器地址表：

配置參數

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1、模擬量輸入

查詢模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.2、模擬量輸出

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出8ma，需寫入800。

FE 06 00 00 03 20 CD 2D

模擬返回信息：FE 06 00 00 03 20 CD 2D

5.3、設置多路模擬量輸出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 13 3D

模擬返回信息：

FE 10 00 00 00 08 D5 C0

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的DAM系列設備連接使用，支持串口、WiFi等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據excel表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1.軟件登陸

2.添加區域

3.添加設備(設備組命名)

4.操作設備

5.定時功能

6.查看歷史數據及數據導出

7.數據備份及還原

8.系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1、搜索不到設備時的解決方法：

①檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

②操作軟件，使能DHCP服務

③如果以上操作仍舊搜索不到，

請確認當前PC的網段和設備的網段在一個網段下。

禁用PC的其他不用的網卡。

當前PC只有一個唯一的局域網IP。

請用PC確認網線是好用的。

當前軟件僅支持ipv4。

④如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵6S，無線LORA方式燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP;

⑤勾選所有設備

在“基本配置信息”欄內，修改設備IP為靜態IP，與電腦所處網段為同一網段，點擊“下載參數”，2S后再點擊“下載參數”，提示配置成功。

2、當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

確認電腦端IP與設備要配置的IP為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的DHCP處于開啟狀態。
