一、產品介紹

1、產品概述

緩存型485 集線器是一種485 通訊網關設備，主要用于協調485 通訊網絡中主機和子機之間的信息交互。

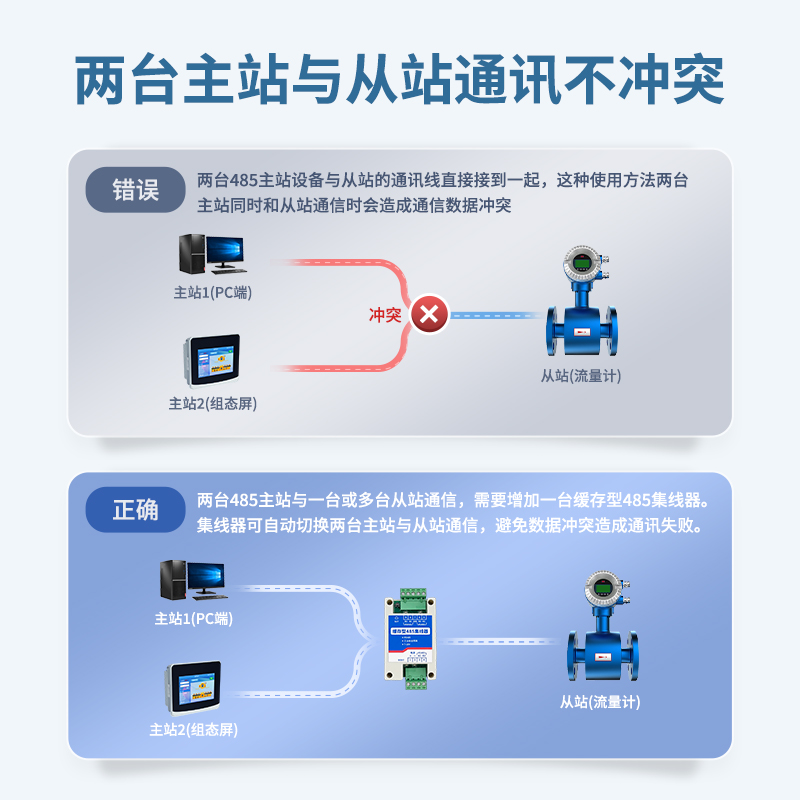

緩存型485 集線器可以協調多個485 主機訪問單個子機，通訊網絡不沖突;另一方面：可以可充當集線器功能，用于擴展485 分支和總線中子機數量。

本設備采用光電隔離設計，防止信號相互干擾，保證通訊穩定性;采用 10K數據緩存，可協調多路同時通訊;采用數據幀智能識別技術，加快數據通訊響應和異常出錯響應，保證通訊時效。

本產品適用于自動化控制系統、監控系統、報警、門禁系統、IC 卡收費、抄表、一卡通、停車場收費等綜合RS485 通信系統。

2、產品特點

l DC7-30V 寬壓供電。

l 尺寸小，通訊便捷。

l 電源防反接，過流保護。

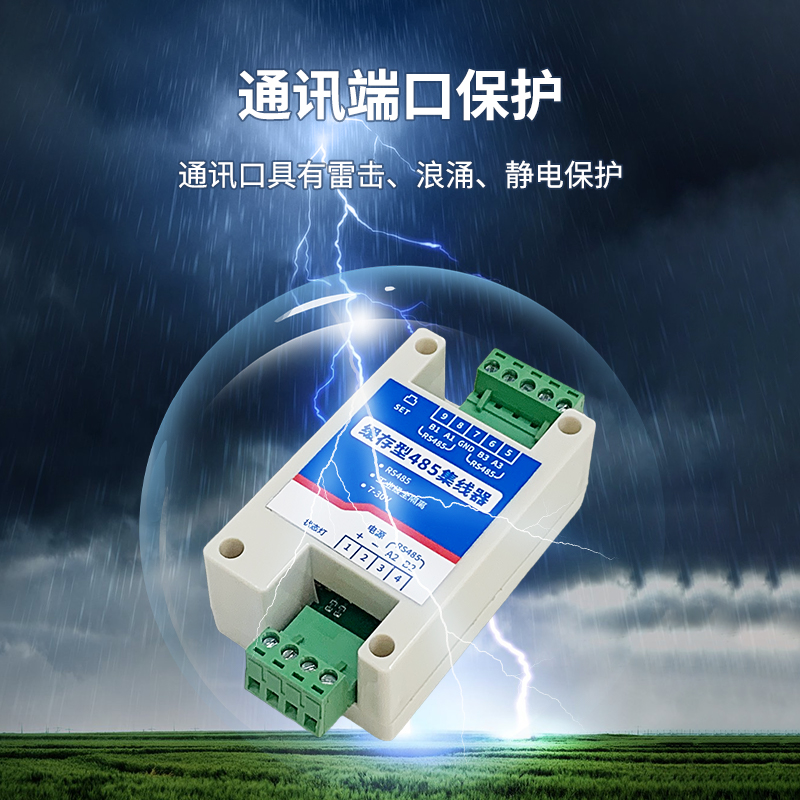

l RS485 通信雷擊、過流、靜電、浪涌和短路保護。

l 485 接 口電源通信雙隔離。

l 最大 10K 字節緩存。

l 優化異常通訊的響應時間。

l 自動計算數據超時時間。

l 支持自定義波特率。

3、產品功能

l 支持 RS485 通訊。

l 支持標準Modbus 協議配置功能。

l 支持設備地址 0-254 更改。

l 支持固定波特率和自定義波特率配置。

l 支持兩主一從(默認)和一主兩從通信模式切換。

l 支持從機設備地址過濾功能。

l 支持從機響應超時配置。

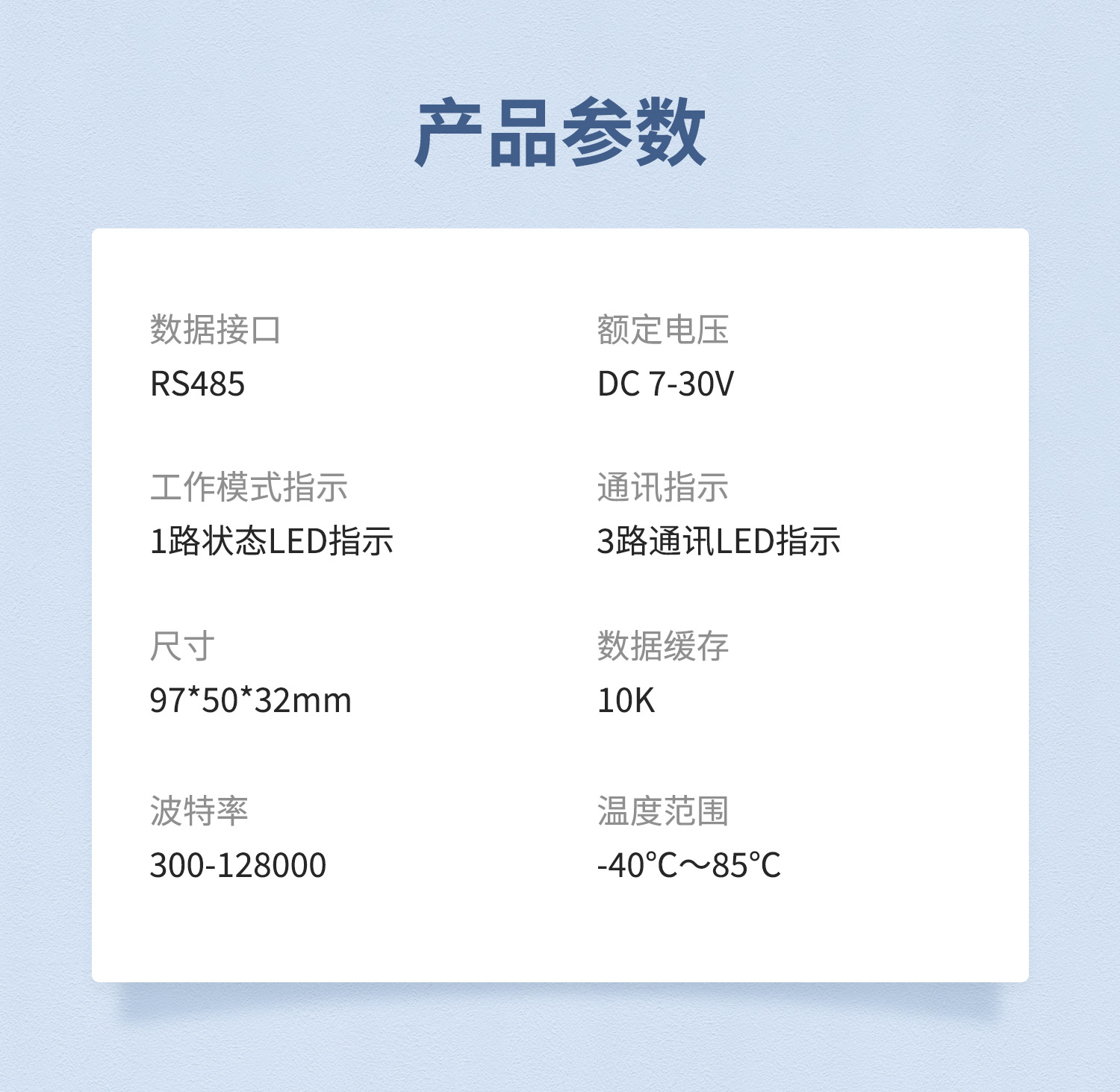

二、產品參數

三、接口說明

1、引腳說明

默認狀態下 COM1 和 COM3 為主機接 口，COM2 為從機接 口。

2、狀態指示燈

正常工作時：1 秒閃爍 1 次。

3、通訊指示燈

數據通訊時閃爍。閃爍時間等于數據傳輸時間。

4、SET 按鍵

恢復出廠設置功能：開機 10s 內有效，長按2s，設備恢復默認數據(兩主一從)，此時所有指示燈常亮。

四、接線說明

兩主一從模式：主機端口為 COM1 和 COM3，從機端口為 COM2;

一主兩從模式：主機端口為 COM2，從機端口為 COM1 和 COM3。

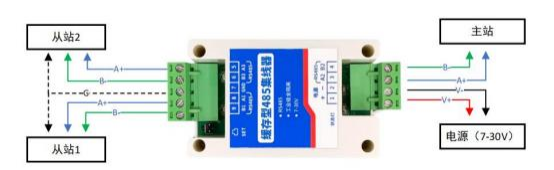

1、一主兩從模式接線方式

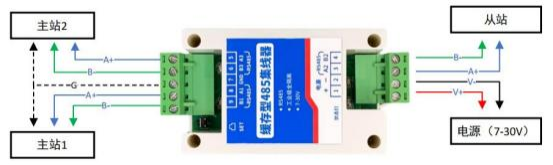

2、兩主一從模式接線方式

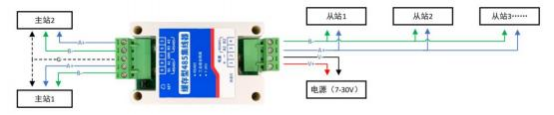

3、兩主多從接線方式

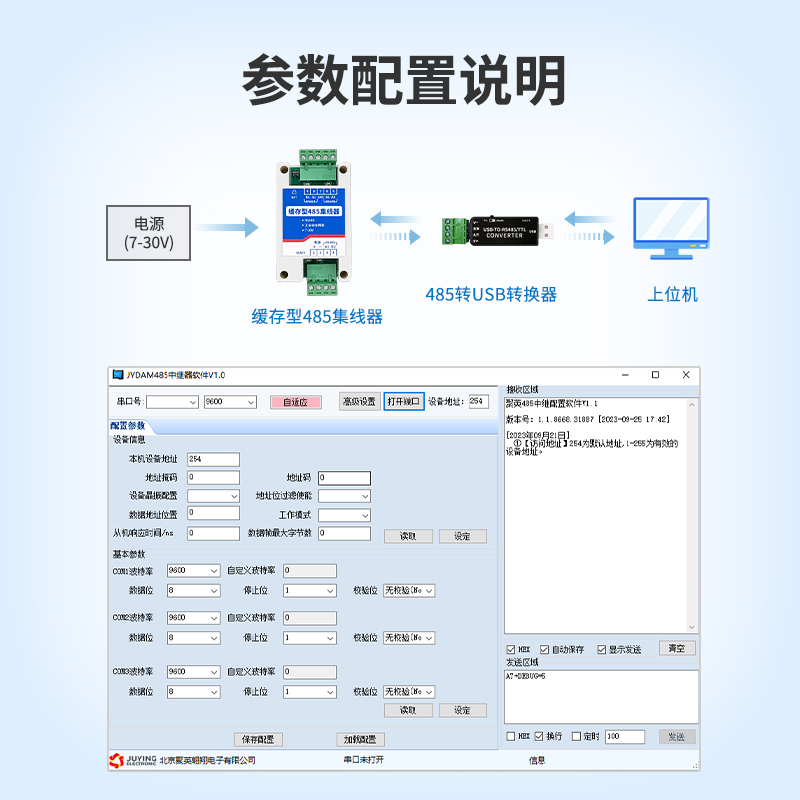

五、配置軟件說明

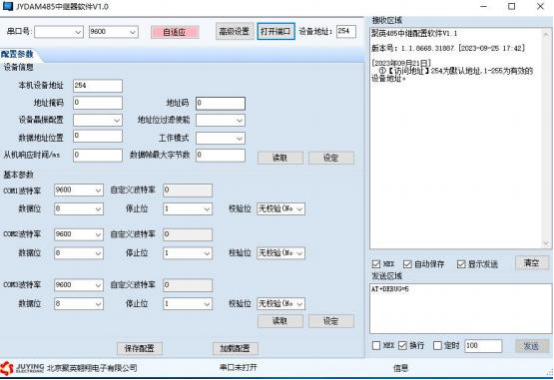

1、軟件界面

參數描述參考：6.1。

2、軟件功能

l 設備通訊地址配置。

l 從機地址掩碼、地址碼和地址過濾功能，數據地址位置配置。

l 工作模式切換。

l 從機響應時間和數據幀最大字節數配置。

l 調試信息查詢。

l 485 通信端 口 1-3 配置。

l 設備保存和導入配置。

3、參數說明

3.1、設備工作模式

設備工作模式可選 ：

【0】兩主一從機模式(默認);

【1】一主兩從模式。

3.2、從機響應時間

從機響應時間：從機處理數據的時間，此時間不包含數據傳輸?shù)臅r間。

有效范圍：0-65535ms。默認：50ms。

合理配置該字節，有效降低無效訪問的通訊時間。

當配置為 0ms 時，禁用此功能。

3.3、數據幀最大長度

一幀數據的最大字節數量，用于超時處理。

有效范圍：0-65535。默認：500。

當配置為0 時，不等待數據響應，直接發送下一數據幀。

3.4、有效訪問地址使能

有效訪問地址使能配置功能 0 為禁用，1 為地址匹配模式，2 為地址過濾模式，此功能僅在兩主一從模式下生效。

地址匹配模式：當 【數據幀地址】=【地址碼】允許轉發。

地址過濾模式：當 【數據幀地址】&【地址掩碼】=【地址碼】&【地址掩碼】允許轉發。

【數據幀地址】等于數據幀在【數據地址位置】的數據。

3.5、數據地址位置

數據幀的第一個子機的位置為 1。

參考 3.4 說明。

3.6、地址掩碼

參考 3.4 說明。

3.7、地址碼

參考 3.4 說明。

3.8、設備晶振配置

設備晶振位配置0 代表使用8M，1 代表使用 12M。當設備工作于低波特率或者惡劣環境時建議切換位8M，當設備工作于高波特率時建議切換至 12M。

3.9、波特率

各 COM 口配置參數為 32bit 的數據，分為高低 16 位，其中高位在前，低位在后。0-14 為固定波特率，300 - 128000 自定義波特率,具體參數如下：

3.10、COM 通信配置

有效數據長度為 16bit,其中各bit 位代表一下含義。

3.11、通訊地址

本機設備通信地址默認為254 配置地址，支持 1-254 地址配置。

六、開發資料說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

1、Modbus 寄存器說明

功能碼03 保持寄存器

2、指令列表

3、指令詳解

設置信息查詢

FE 03 05 DC 00 01 51 33

返回信息：

FE 03 02 00 01 6D 90

修改 UART 配置

FE 06 05 DC 00 01 9D 33

返回信息：

FE 06 05 DC 00 01 9D 33

七、常見問題與解決方法

1、兩主一從模式下從設備無響應

答：1、通過Modbus 配置設備【從機響應時間】和【數據幀最大長度】。

2、若設備開啟地址過濾功能，則需檢查【地址掩碼】與【數據碼】是否正確，保證【地址碼】 & 【地址掩碼】 = 【數據幀地址】 & 【地址掩碼】才允許數據響應通過。

若設備開啟地址匹配功能，則需保證【數據幀地址】=【地址碼】。

同時保證數據位長度不小于【數據地址位置】。

2、設備Modbus 無法配置

答：設備端的Modbus 地址默認為 254，當配置新地址后，設備地址會立即切換到新設備地址，對設備通信功能配置后同樣會立即生效，需要重新更改配置軟件的通信方式。當遺忘以上配置時，可在上電 10s 內通過按鍵恢復默認數據。

3、設備波特率無法配置

答：設備本身的波特率配置可選(300 - 128000)，超出此配置范圍時， 自動恢復為默認波特率(9600)。

4、通信數據位無法配置

答：設備配置9 數據位后，校驗位非None 時，會自動切換至8 數據位加校驗位，校驗位為None 時使用8 數據位加兩停止位接收。
