機房動環監控系統

監控平臺功能：52W條存儲、云平臺監測、本地軟件監控、二次開發、多級管理權限、斷點續傳、歷史數據、超限多種告警，簡單易操作的人性化設置后臺無需任何操作經驗直接上手運行

聯網方式：4G/網口/WiFi/RS485 功能說明：機房動力環境監控協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品說明

機房環境監控系統通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

?繼電器輸出觸點隔離;

?通訊接口支持無線WIFI+RJ45以太網口;

?設備默認IP為192.168.10.1;

?設備默認WIFI名稱為JY_**(**代表隨機數字字母組合);

?通信波特率：2400,4800,9600,19200,38400;

?通信協議：支持標準modbus RTU/TCP協議;

?支持用戶二次開發。

三、產品功能

?支持紅外雙頻檢測

?支持機房煙霧檢測

?支持機房環境溫濕度檢測

?支持土壤溫濕度檢測

?支持機房漏水水位檢測

?支持SF6檢測

?支持機房風機控制

?支持機房燈光控制

?支持消防設施控制

?支持除濕機控制

?支持水位控制

?支持門禁控制

?支持本地按鈕控制

?支持本地觸摸控制

?支持本地狀態顯示

?支持本地策略配置

?支持本地參數調整

?支持遠程遙控遙測

?預留6路4-20mA傳感器

?預留2路開關量傳感器監測。

?可實現遠距離操控;

?支持局域網和外網控制使用;

?支持UDP/TCP工作模式;

?支持Client 、Server模式;

?支持透傳、力控、組態王、Modbus tcp連接;

?具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

四、版本說明

版本	定時功能	聯動模式	模擬量閾值	場景
普通版
智能自控版	●	●	●	●

①、普通版：

?設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

?定時控制----年月日時分秒自定義設置時間控制，可循環;

?輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

?開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

?模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

?場景控制-----自定義完整的邏輯控制觸發條件;

?70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

五、主要參數

參數	說明
觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
通訊接口	WIFI+RJ45以太網口
默認WIFI名稱	JY_（代表隨機數字字母組合）
默認IP	192.168.10.1
額定電壓	DC 7-40V
電源指示	1路紅色LED指示（不通信時常亮，通信時閃爍）
輸出指示	16路紅色LED指示
溫度范圍	工業級，-40℃～85℃
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、app控制軟件，平臺軟件；支持各家組態軟件；支持Labviewd等

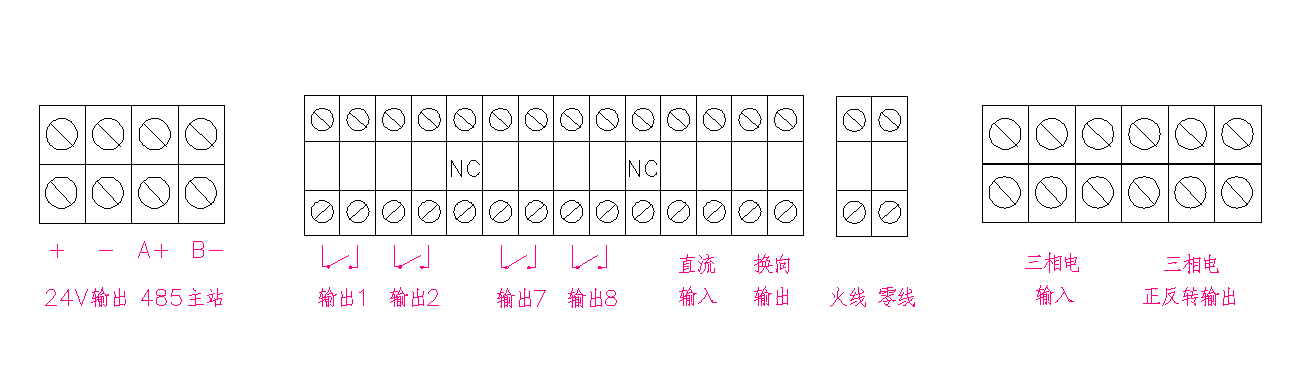

六、接口說明

七、快速使用說明

1、設備供電;

2、選擇使用網口通訊或者WIFI通訊：

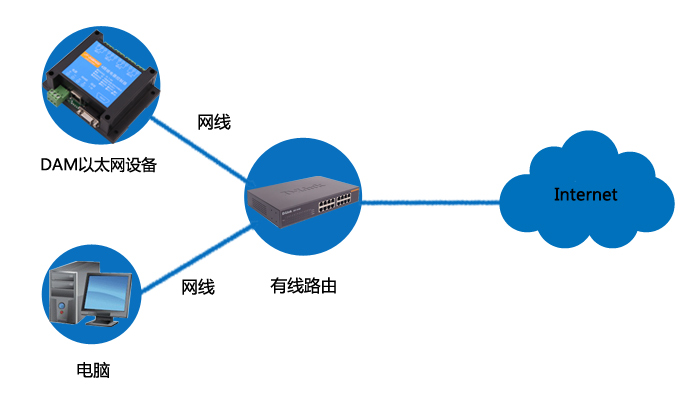

? 網口：

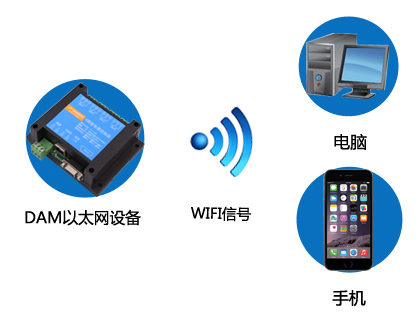

? WIFI：

電腦/手機連接默認WIFI信號JY_***;

3、配置設備參數連接聚英云服務器：

? 網口：使用【以太網配置軟件】進行配置;

? WIFI：打開192.168.10.1網頁進行配置。

4、打開軟件注冊個人賬號添加設備。

八、通訊說明

1、默認IP

網口：

網口	IP地址	網絡模式	端口號	設備地址
網口	192.168.1.232	TCP Server	10000	1

WIFI：

WIFI	WIFI信號名稱	IP地址	登錄賬號/密碼	網絡模式	端口號	設備地址
WIFI	JY_***	192.168.10.1	admin	TCP Server	10000	1

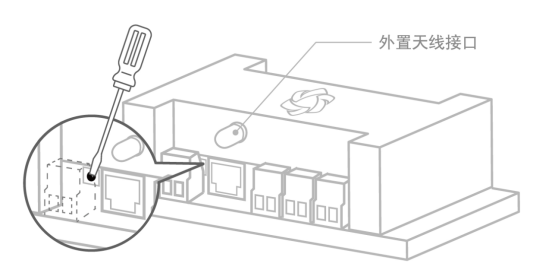

2、復位鍵

模式	動作	說明
WIFI	長按按鍵6秒	釋放按鍵后，進入默認靜態IP模式。
WIFI	長按按鍵12秒	釋放按鍵后，進入默認DHCP模式
網口	長按按鍵6秒	釋放按鍵后，進入默認DHCP模式。
網口	長按按鍵12秒	釋放按鍵后，進入默認靜態IP模式

九、硬件說明

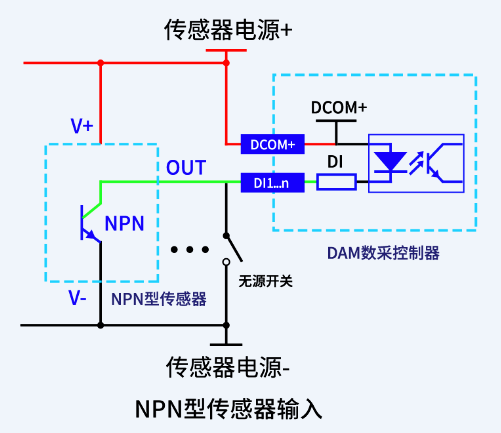

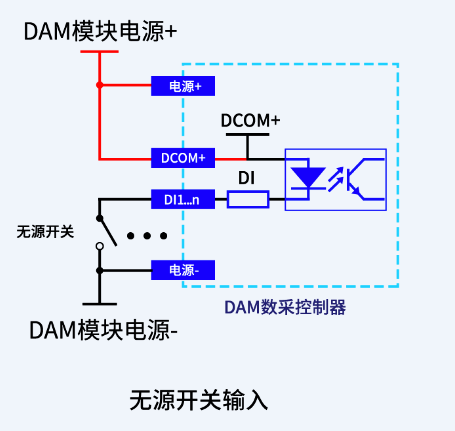

1、無源輸入接線示意圖

2、有源輸入接線示意圖

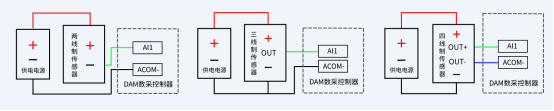

3、模擬量接線示意圖

下圖中采集卡中的AD接口指AI_1-AI_12，GND指COM-。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

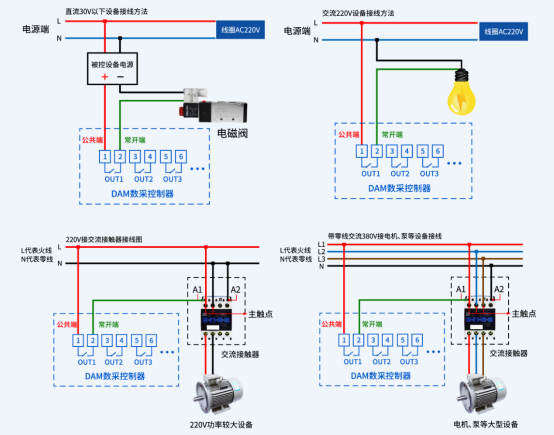

4、繼電器控制輸出

十、設備參數及工作模式配置

1、網絡配置

具體配置說明手冊下載地址如下：

http://m.gzycns.com.cn/software/clp/ 聚英云平臺WIFI網口版使用說明.doc

十一、設備唯一ID號

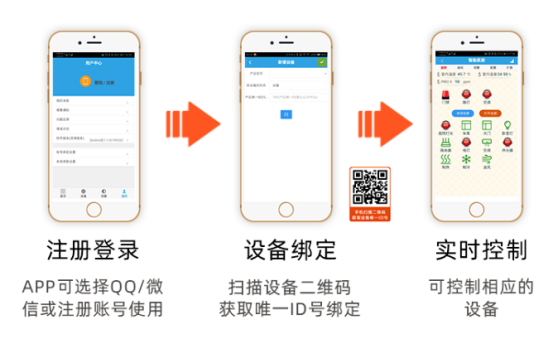

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://m.gzycns.com.cn/software/software/Modbus%20 POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

指令碼	含義
1	讀線圈寄存器
5	寫單個線圈
15	寫多個線圈寄存器

線圈寄存器地址表：

寄存器名稱		寄存器地址	說明
線圈控制
線圈1	寫線圈 1號指令碼	0x0001	第一路繼電器輸出
線圈2		00002	第二路繼電器輸出
線圈3		00003	第三路繼電器輸出
線圈4		00004	第四路繼電器輸出
線圈5		00005	第五路繼電器輸出
線圈6		00006	第六路繼電器輸出
線圈7		00007	第七路繼電器輸出
線圈8		00008	第八路繼電器輸出
離散量輸入
輸入1	開關量 2號指令	20001	第一路輸入
輸入2		20002	第二路輸入
輸入3		20003	第三路輸入
輸入4		20004	第四路輸入
輸入5		20005	第五路輸入
輸入6		20006	第六路輸入
輸入7		20007	第七路輸入
輸入8		20008	第八路輸入
模擬量輸入
輸入1	模擬量輸入 4號指令	40001	第一路輸入
輸入2		40002	第二路輸入
輸入3		40003	第三路輸入
輸入4		40004	第四路輸入
輸入5		40005	第五路輸入
輸入6		40006	第六路輸入
輸入7		40007	第七路輸入
輸入8		40008	第八路輸入
配置參數
RS232波特率	保持寄存器	31000	見下表波特率數值對應表，默認為0，支持0-10，該寄存器同時決定RS232和RS485的通信波特率
RS485波特率		31001
設備地址		31002	默認地址1，可設置地址范圍1-254

波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位機，比如組態王、MCGS、PLC等軟件時，PLC寄存器地址會偏移1。

3、相關指令

情景	RTU格式（16進制發送）
查詢十六路狀態	FE 01 00 00 00 10 29 C9
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	:FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
查詢16路光耦狀態	FE 02 00 00 00 10 6D C9
查詢返回信息	FE 02 02 00 00 AD AC

4、指令詳解

4.1、繼電器輸出

查詢8路繼電器

FE 01 00 00 00 08 29 C3

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 08	查詢數量	要查詢的繼電器數量
29 C3	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前6字節數據的CRC16校驗和

4.2、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段	含義	備注
FE	設備地址
02	02指令	查詢離散量輸入（光耦輸入)狀態指令
00 00	起始地址	要查詢的第一個光耦的寄存器地址
00 0C	查詢數量	要查詢的光耦狀態數量
6D C3	CRC16

光耦返回信息：

返回碼：FE 02 02 00 01 6C 6C

字段	含義	備注
FE	設備地址
02	02指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 01	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit12:第二十四個光耦輸入狀態
6C 6C	CRC16

4.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址
00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

4.4、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 02 FF F1 21

全斷發送碼：FE 0F 00 00 00 08 02 00 B1 61

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 10	控制數量	控制的繼電器數量
02	字節數	發送命令字節數
FF (或00 ）	全開全關命令	FF FF全開命令 00 00全關命令
F1 21（或B1 61）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 08 40 08

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 08	數量	返回信息的繼電器數量
40 02	CRC16	校驗位

4.5、模擬量查詢

查詢模擬量AD字

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 08 E5 C3

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的模擬量寄存器地址
00 08	查詢數量	要查詢的模擬量數量
E5 C3	CRC16

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
10	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的AD字	TH為模擬量高字節，TL 為模擬量低字節；每通道2個字節，順序讀取
71 2C	CRC16	校驗位

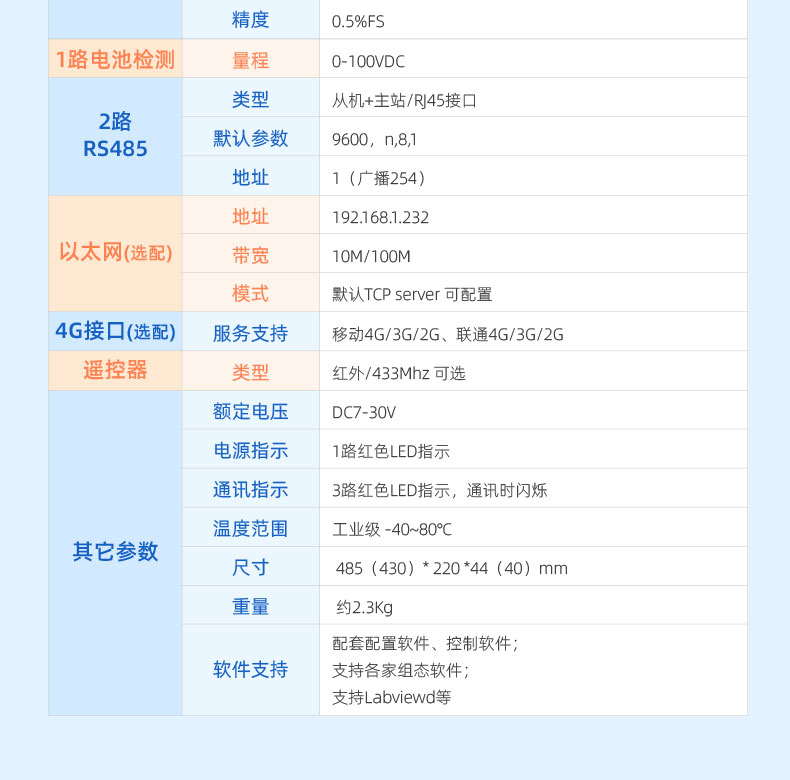

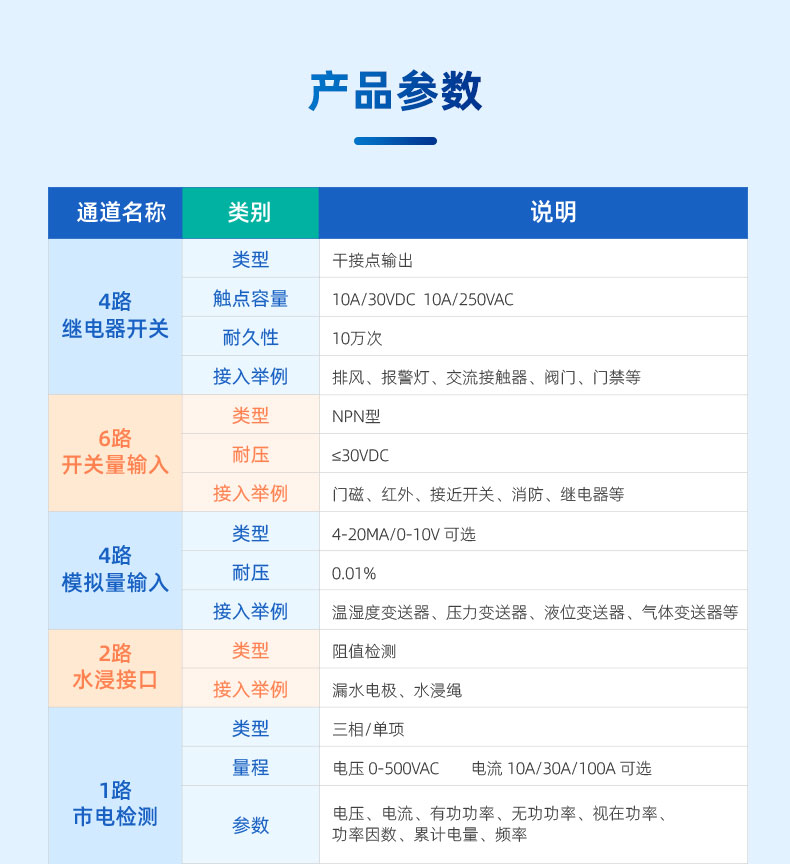

機房動環監控系統產品參數

機房動環監控系統相關資料下載

機房動環監控系統說明書	機房動環監控系統說明書
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程
