一、產品概述

JY485-TTS 模塊是一款高性能的文本語音合成模塊，集成了485 通訊接 口，遵循Modbus 通信協議，該模塊支持個性化配置，包括單條語音的音量、音色及語速調整，滿足多樣化的應用場景需求。同時能夠同時保存多條語音信息。此外， JY485-TTS 模塊采用虛擬 Do 觸發機制，進一步提升了操作的便捷性和響應速度。

總之，這是一款功能全面、易于集成的文本語音合成播放模塊，適用于各種需要語音交互的智能化系統。

二、參數特點

l DC7-30V 寬壓供電。

l 尺寸小，通訊便捷。

l 電源防反接，過流保護。

l RS485 通信雷擊、過流、靜電、浪涌和短路保護。

l 最大 1K 字節 30 條信息緩存。

l 支持自定義波特率。

三、產品功能

l 支持 RS485 通訊。

l 支持標準Modbus 協議配置功能。

l 支持設備地址 0-254 更改。

l 支持固定波特率通信。

l 最大 1K 字節，30 條相信存儲。

l 支持獨立音量、音色及語速的調節。

l 內置 15 條固定提示音。

l 支持一路繼電器輸出。

l 支持最大無源 5.4W(2 Ω喇叭)和 3.5mm 有源耳機輸出。

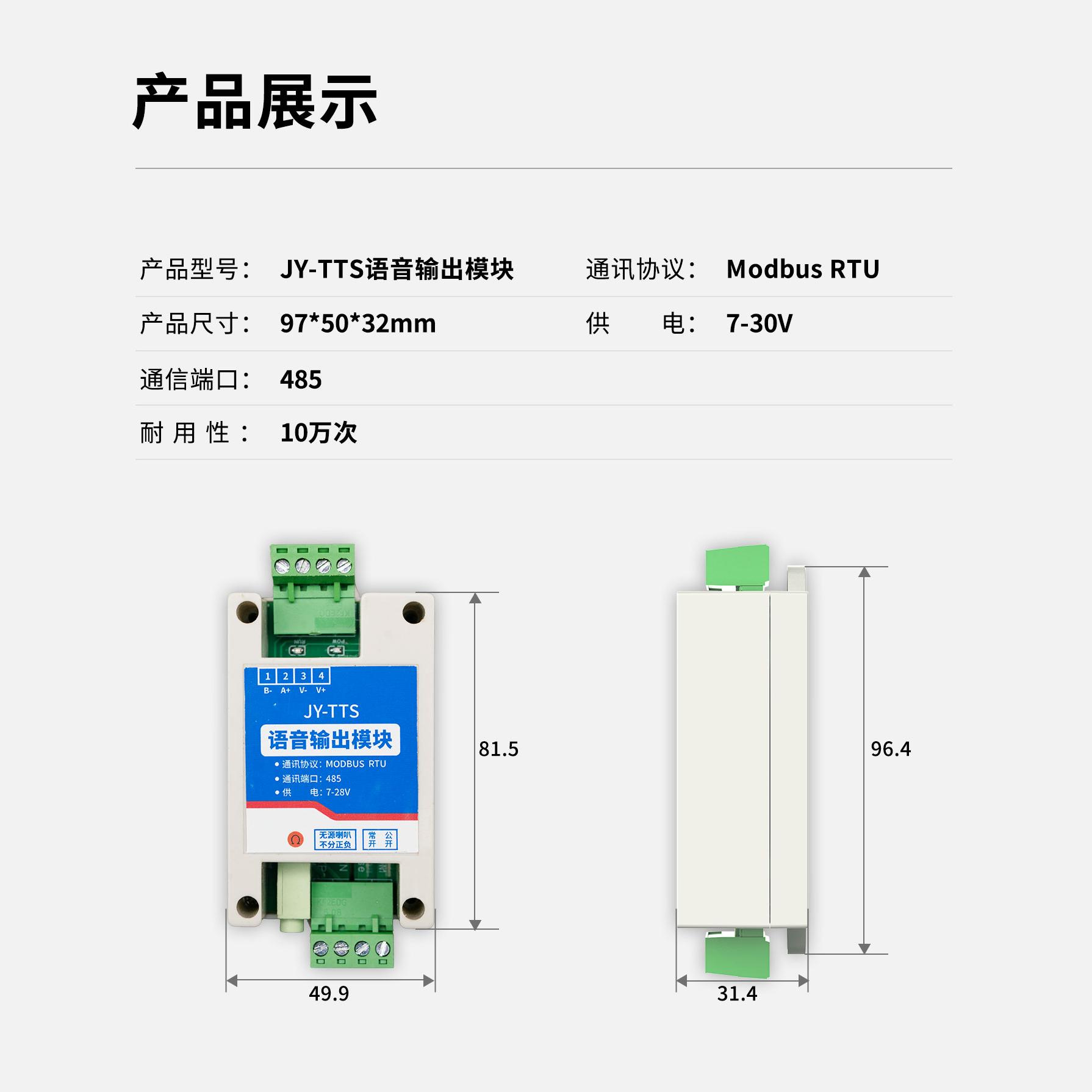

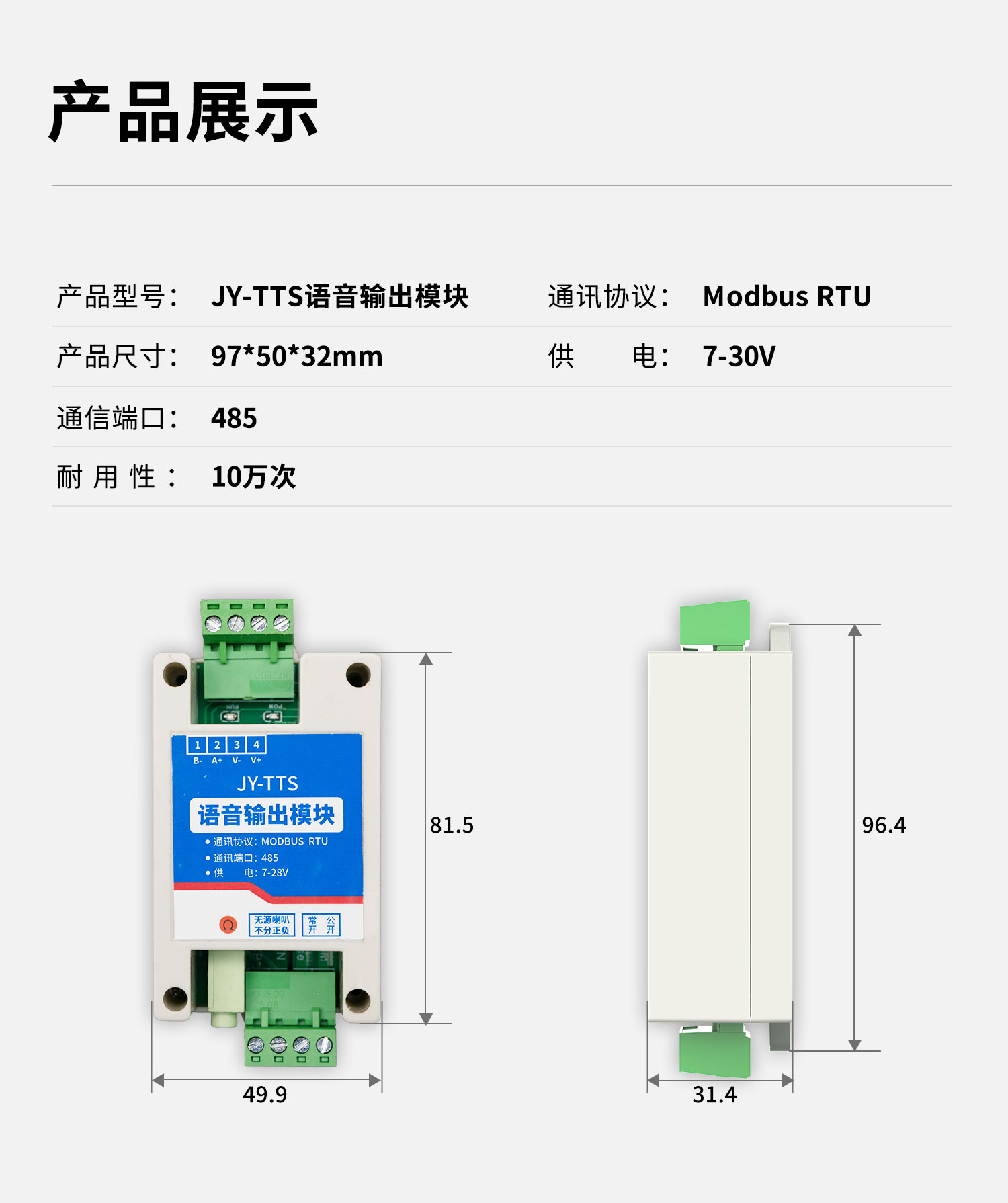

四、產品參數

五、接口說明

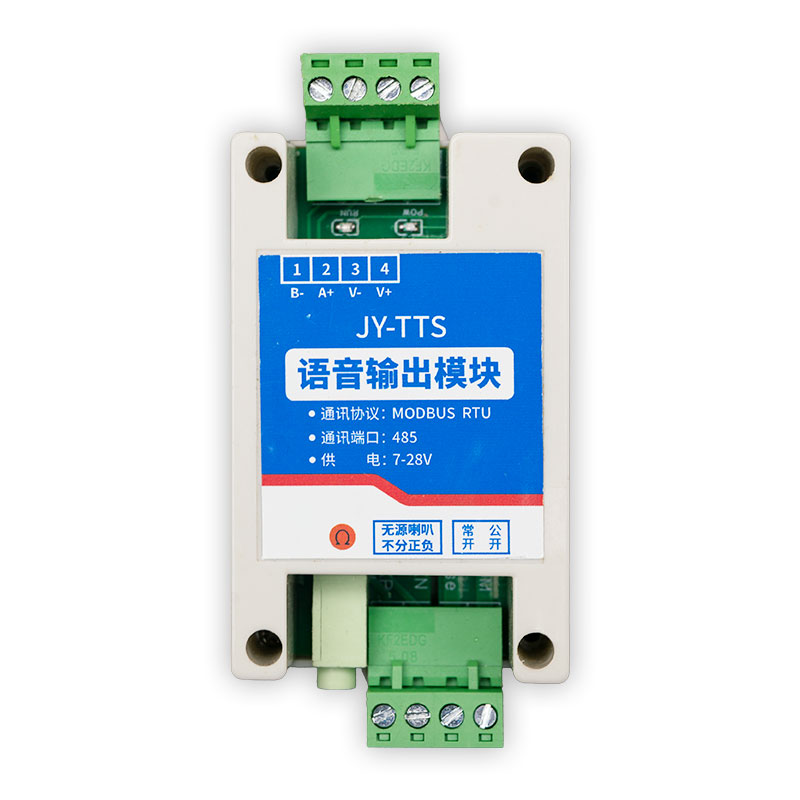

1 、引腳說明

2 、狀態指示燈

正常工作時：1 秒閃爍 1 次。

3 、通訊指示燈

數據通訊時閃爍。閃爍時間等于數據傳輸時間。

六、配置軟件說明

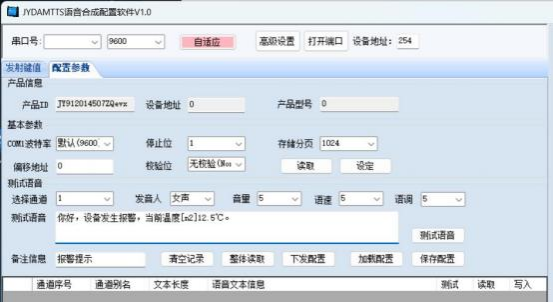

1 、軟件界面

參數描述參考：6.1。

l 設備通訊配置。

l 語音信息(文本信息、男女聲、音量、語速和語調)寫入、查詢。

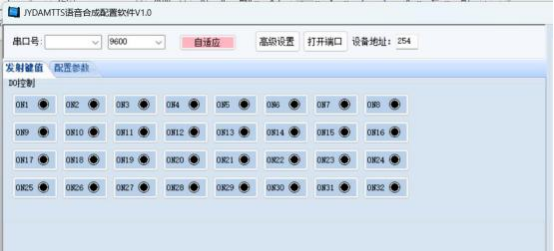

l Do 語音觸發配置。

l 設備保存和導入配置。

2 、Modbus 寄存器說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

3 、Modbus 寄存器說明

功能碼03 保持寄存器

功能碼01 線圈寄存器

參數說明：

485 通信口配置：

設備地址：可選地址 1-254，廣播地址為 254。

單條最大存儲配置：0-1024 字節、1-256 字節、2-512 字節、3-1024 字節。

內置曲 目音質音色和配置：bit0-bit7(音量)、bit8-bit15(男女)，例如0x0103(0x01 為男，0x03 為音量)。

內置曲 目語速和語調配置：bit0-bit7(語調)、bit8-bit15(語速)，例如0x0203(0x02 為語速，0x03 為語調)。

七、常見問題與解決方法

1、設備Modbus 無法配置

設備端的Modbus 地址默認為254，當配置新地址后，設備地址會立即切換到新設備地址，對設備通信功能配置后同樣會立即生效，需要重新更改配置軟件的通信方式。

2、觸發Do 無語音輸出

1、利用配套軟件讀取該通道語音內容及配置，查看是否無文本內容，或者音量配置為零。

2、觸發內置語音時，查看保持寄存器4000 的語音配置是否符合要求，內置語音使用同一條語音配置。
