一、產品描述

1、產品定位

JYDAM-AC14-YD 是一款工業級多通道交流電流檢測模塊，采用便捷的導軌安裝設計，專為配電柜智能化升級設計。其外置電流互感環可實現靈活安裝，在有限空間內實現高密度電流監測，徹底解決傳統檢測設備安裝空間受限的痛點。

2、核心技術參數與通信能力

模塊采用真有效值測量算法，可同時采集 14 路 0~ 100A 交流電流信號，精度高達 0. 1% 。標配工業級隔離 RS-485 通信接口和 RJ45 以太網接口，支持標準MODBUS-RTU 與 MODBUS-TCP 等協議。具備出色的抗干擾能力和長距離傳輸性能。

3、應用場景

l 工業自動化監測：在生產設備電力監控與生產線能源消耗分析場景中，可實時精準監測設備電流，為企業評估設備運行狀態、優化生產效率提供可靠數據支撐。

l 能源精細化管理：于能源管理領域，通過實時監測多路電流并進行深度分析，助力企業實現能耗精細化管控，有效挖掘節能增效潛力。

l 配電網絡安全保障：作為配電監測網絡的關鍵節點，可全方位監測配電網運行狀態，及時捕捉電流異常波動并觸發預警，為電力供應的穩定安全保駕護航，是多路電流智能化監測的優選方案。

二、產品功能

l 同步采集 14 路交流電流;

l 電流量程可選：10A 、50A 、100A;

l 支持導軌安裝，適配配電柜緊湊空間;

l 配備隔離 RS-485 接口，支持 Modbus RTU/ASCII 多協議通信，通信距離可達 1200 米;

l 配備 RJ45 以太網接口，支持 Modbus-TCP 協議;

l 波特率范圍 1200~ 115200bps ，可靈活調整通信速率;

l 設備地址 0~255 可調，滿足多設備組網需求;

l DC 7-30V 寬壓供電，兼容多種電源環境;

l 工業級工作溫度范圍 - 40℃~85℃ , 適應嚴苛工況;

l 具備 4500V 耐壓性能，保障電氣安全;

l 支持通過配置軟件實現電流實時監測;

三、產品特點

l 采用 RS485 通訊隔離，具有強抗干擾能力;

l 14 路電流同步采集，精度可達 0. 1%;

l 外置電流環，靈活安裝，可直接嵌入配電柜導軌;

l 采用精密微型電流互感器，有效抑制磁飽和現象，維持穩定線性輸出;

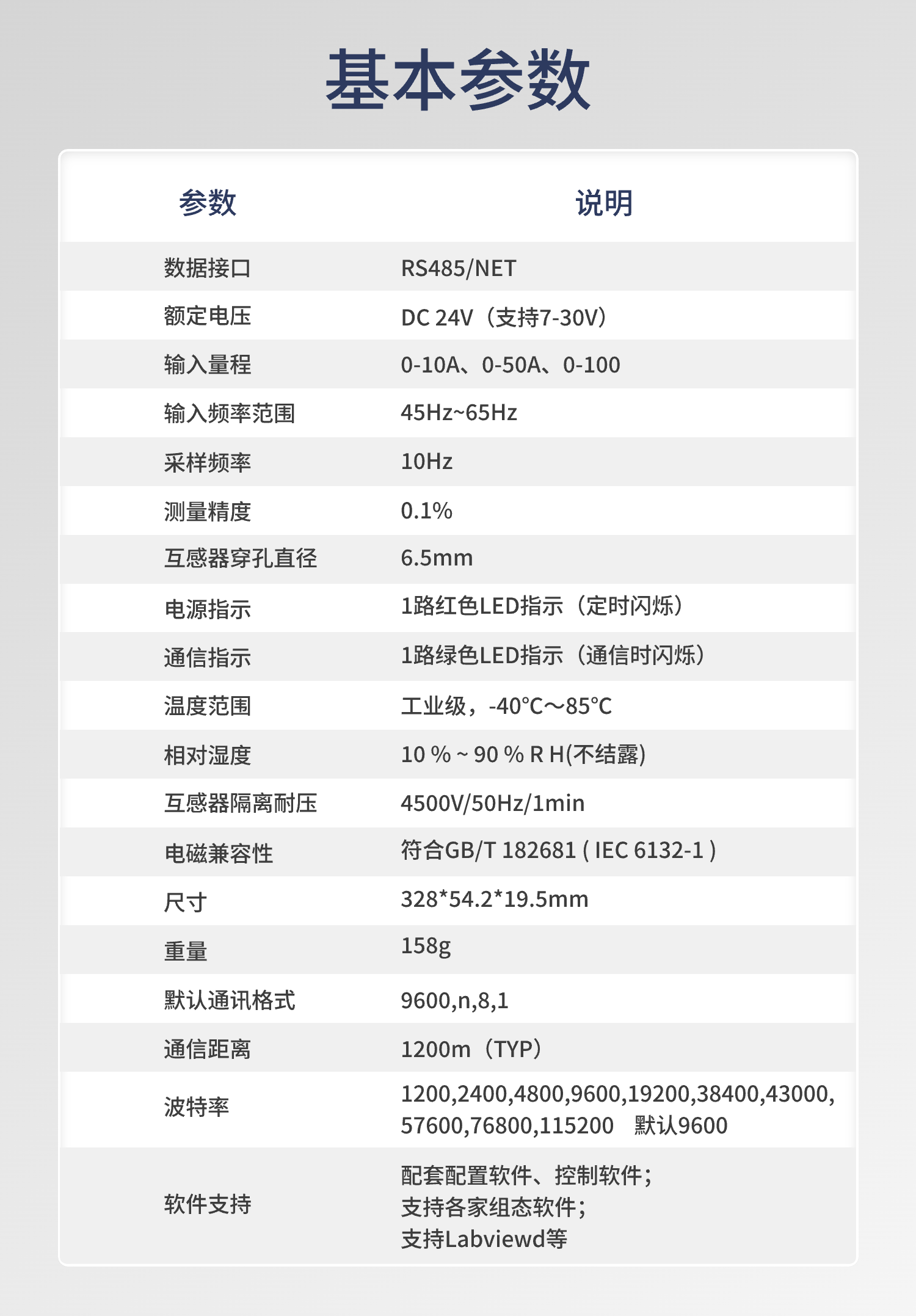

四、主要參數

五、產品選型

1、產品型號

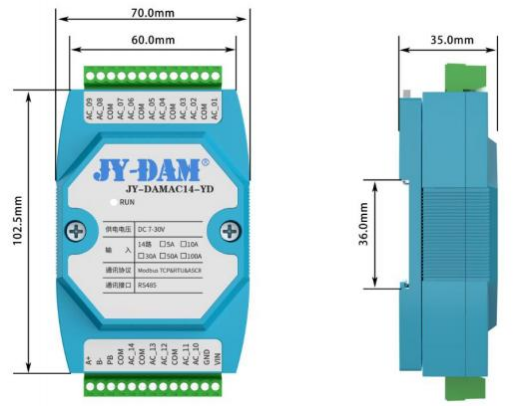

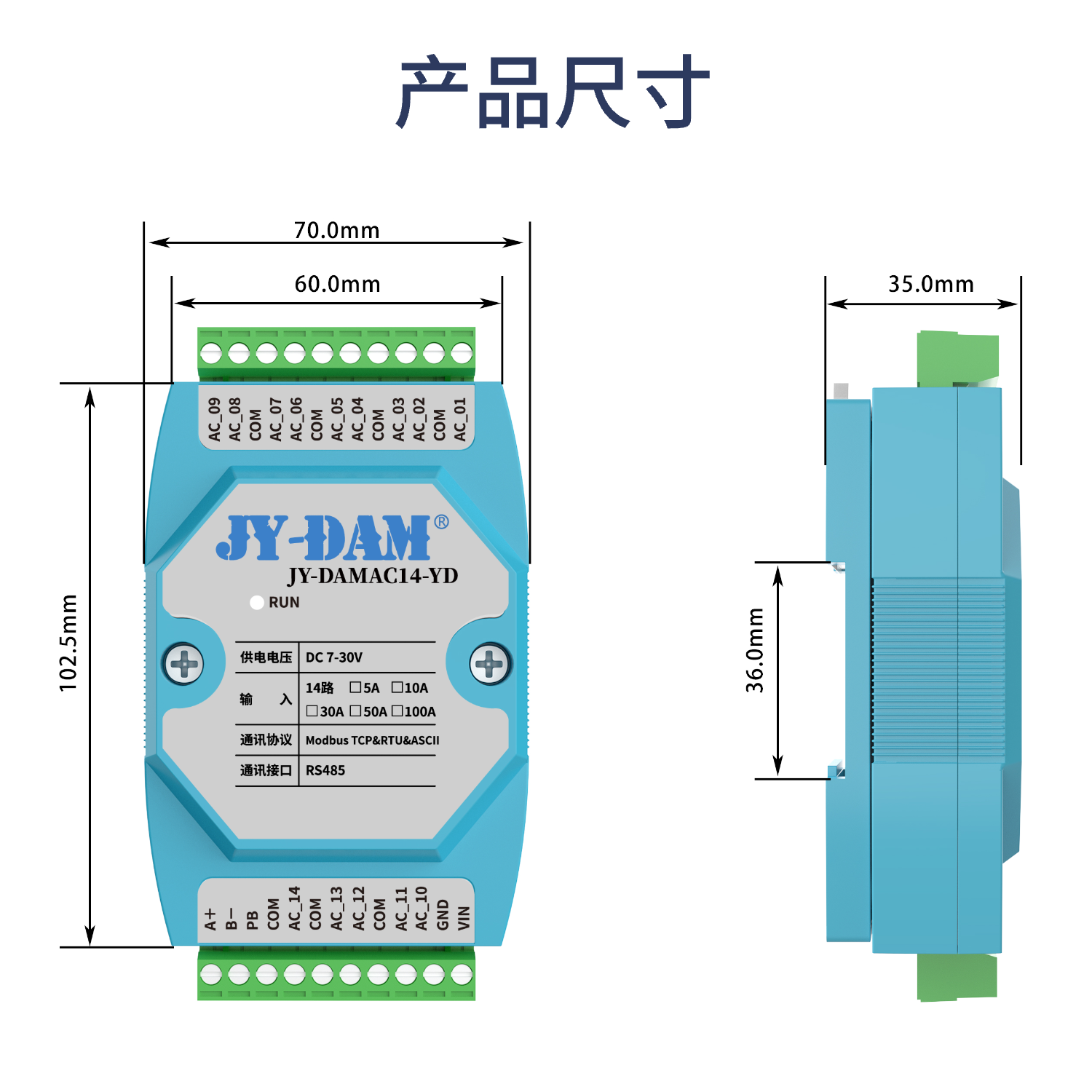

2、產品尺寸

六、接口說明

1、引腳說明

七、通訊接線說明

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、USB 轉 485 接線

3、ETH 以太網接線方式

指示燈：連接網線后，網口指示燈正常為黃燈常亮，綠燈閃爍;

設備默認 IP 為 192.168.1.232 ，端口號為 10000 ，默認為 TCP Server 模式。

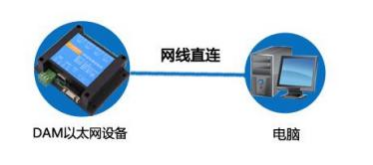

3.1. 直連模式

設備支持使用網線和電腦直連通訊，此時需要在電腦網絡與共享中心里的更改適配器管理里將除了本地連接以外的其他網卡全部禁用，將本機電腦 IP 設置為 192.168.1.100 ，然后重新打開軟件搜索。

如下圖所示：

點擊 ，點擊進入，點擊【更改適配器設置】進入

將無線禁用，如有虛擬網卡也需要禁用。

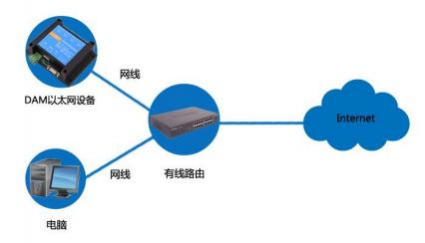

3.2. 路由器/交換機模式

此模式下，也需要在電腦網絡與共享中心里的更改適配器管理里將除了本地連接以外的其他網卡全部禁用

設備通過網線接入網絡，網口可以接交換機或路由器， 同一局域網內的計算機使用Modbus TCP 、Modbus RTU 或 Modbus ASCII 協議進行通信。

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.gzycns.com/download/JYDAMSoftware.zip

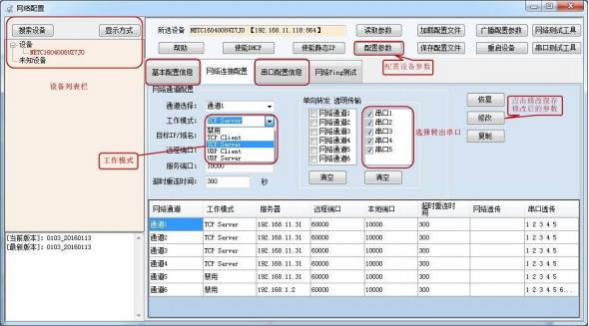

網口配置軟件下載鏈接：http://m.gzycns.com/download/JYNetConfig.zip

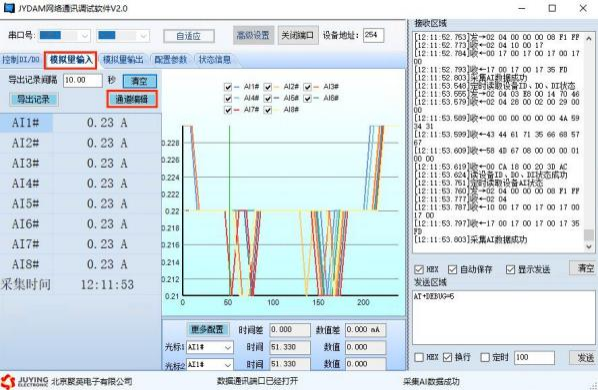

2、模擬量數據輸入說明

1 選擇模擬量輸入;

2 下方可以直接查看數據大小和實時曲線。

3 可通過通道編輯更改參數

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ”即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://m.gzycns.com/download/Modbus_poll.zip

本產品同時支持modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：3 4

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

② ：波特率數值對應表

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，例如對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4、指令詳解

4.1 、模擬量查詢

查詢第一路模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01A

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

查詢 1~14 路模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 0E 65 C1

模擬返回信息：

返回碼：FE 04 1C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 28 25

十一、常見問題與解決方法

1、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
