一、產品介紹

1、產品概述

DAM04-LAMP是一款專用的4路調光模塊，采用MOS管形式進行輸出不同占空比的周期信號以實現電壓的調節，可實現調光、調壓、調速功能。上位機可使用485通訊進行控制設備，實現家居燈光明暗、顏色變化等功能。

2、產品特點

?DC7-30V直流供電;

?RS485/RS232通訊控制;

?30V10A負載電流設計;

?0.01Hz~10000H寬頻輸出;

?10000級占空比調節;

?支持RGB565調色輸出

?支持標準Modbus RTU/TCP/ASCII協議;

?可以設置0-255個設備地址，通過軟件設置。

3、產品功能

?4路MOS管輸出;

?7~30V 10A/路負載設計;

?RS485通訊控制;

?支持波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);

4、版本說明

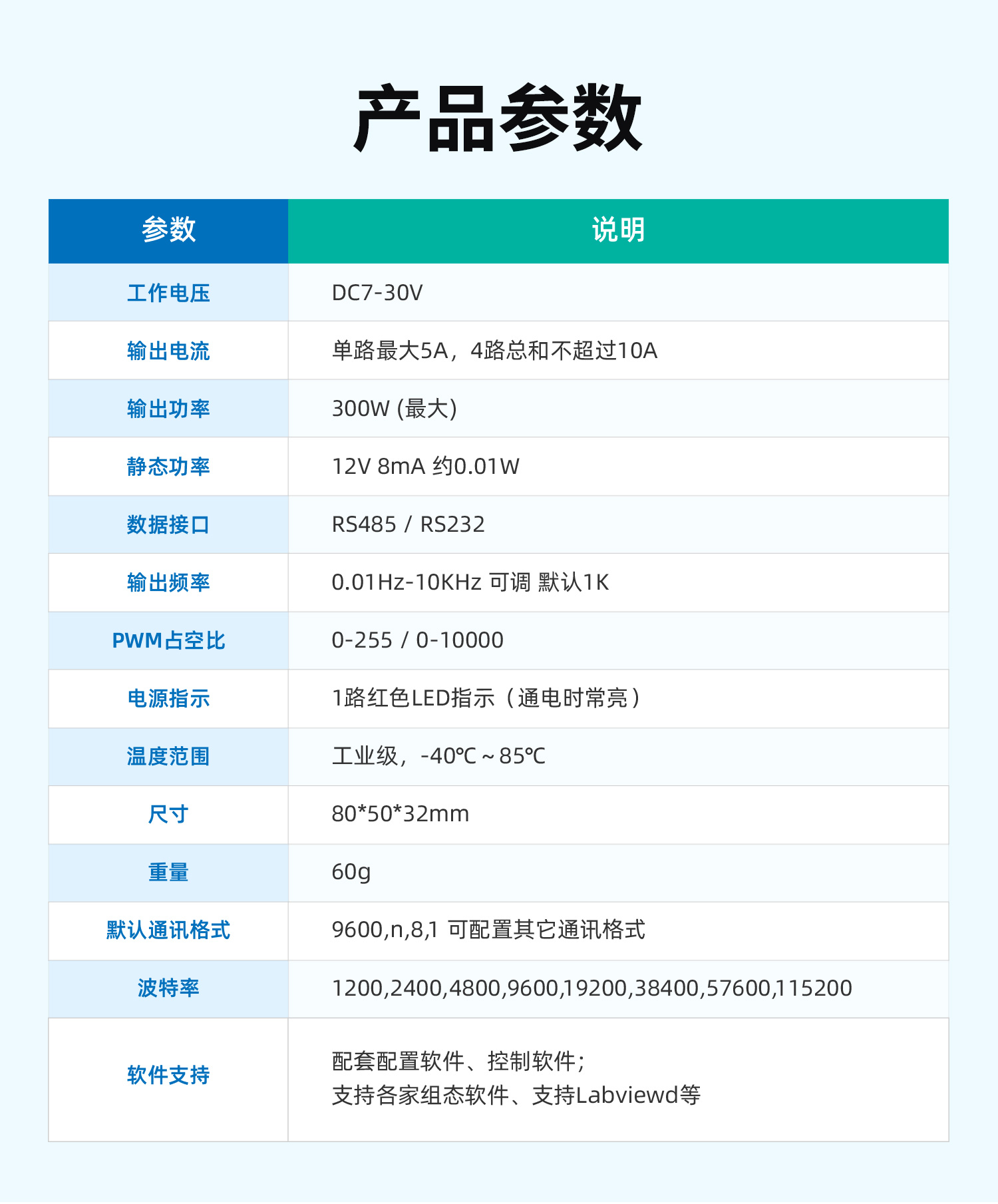

二、主要參數

三、安裝使用說明

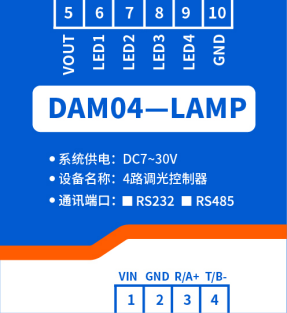

1、引腳說明

2、通訊接線說明

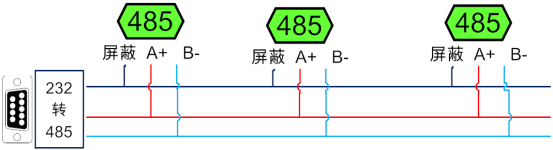

1)、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

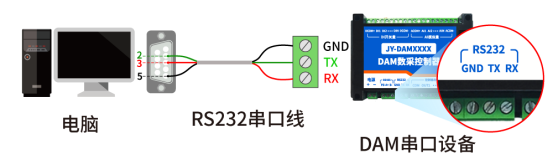

2)、RS232接線

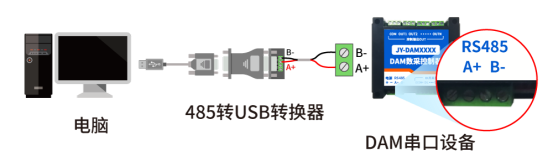

3)、USB轉485接線

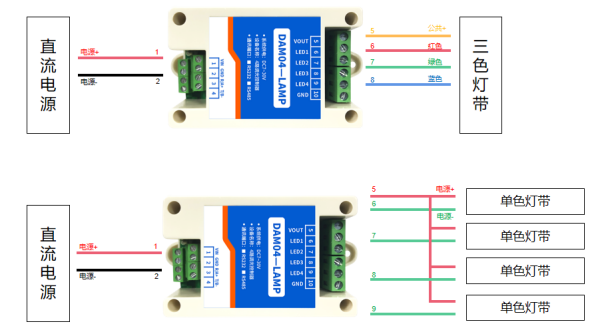

3、LED接線說明

燈帶接線說明

四、調試軟件介紹

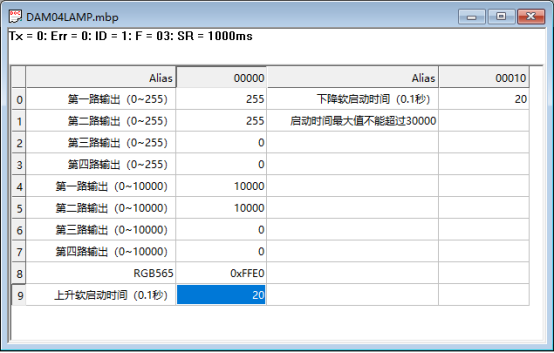

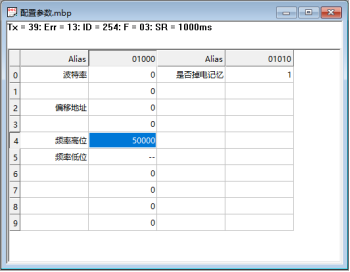

調試使用時我們可以建立MODBUS POLL工程，如上圖所示，使用03指令，0寄存器開始順延10位，通訊成功后就可以進行調試和使用，如需要配置地址波特率等參數可以參照下表進行配置。

五、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://m.gzycns.com.cn/software/software/Modbus%20  POLL軟件及使用教程.rar

2、Modbus寄存器說明

寄存器地址表：

備注：

①：RGB565描述

低字節的前5位用來表示B(BLUE)

低字節的后三位+高字節的前三位用來表示G(Green)

高字節的后5位用來表示R(RED)

②：對Modbus的定義說明為準。

PLC例程下載地址：

http://m.gzycns.com.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.gzycns.com.cn/software/software/  第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

3、指令列表

4、指令詳解

4.1、單路LED輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01

設置第一路模擬量輸出

FE 06 00 00 00 FF DD 85

模擬返回信息：

FE 06 00 00 00 FF DD 85

4.2、設置多路模擬量輸出

FE 10 00 00 04 08 00 00 00 00 00 00 00 00 00 BB F5

模擬返回信息：

FE 10 00 00 00 04 D5 C5

六、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

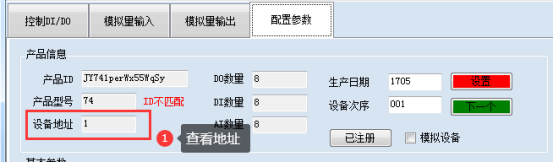

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

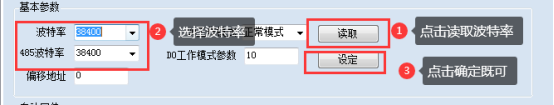

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

七、常見問題與解決方法

1、232通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是232直連線。即RX對RX，TX對TX，GND對GND

2、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3、485總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址254來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
