一、產品特點?DC7-30V;?繼電器輸出觸點隔離;?通訊接口支持無線LORA方式;?通信波特率:1200,2400,4800,9600,19200,38400
?DC7-30V;
?繼電器輸出觸點隔離;
?通訊接口支持無線LORA方式;
?通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
?通信協議:支持標準modbus RTU協議;
?可以設置0-255個設備地址,5位地址撥碼開關可以設置1-32地址碼,大于31的可以通過軟件設置;
?16個手動控制按鍵控制對應16路繼電器輸出;
?1個Lock鎖定按鍵,鎖定后,手動控制按鍵失效;
?十六路繼電器控制;
?繼電器狀態掉電記憶;
?支持電腦軟件手動控制;
?支持順序啟動模式;
?支持流水循環模式;
?支持跑馬循環模式;
?具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;
?具有頻閃功能,可以控制器繼電器周期性開關;
型號 | modbus | RS232 | RS485 | USB | WiFi | 繼電器 |
LORA1600TA | ● | ● | 16 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
電源指示 | 1路紅色LED指示 |
通訊指示 | 1路紅色LED指示(通信時閃爍) |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
外殼尺寸 | 159*87.5mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
軟件支持 | 配套配置軟件、控制軟件; |

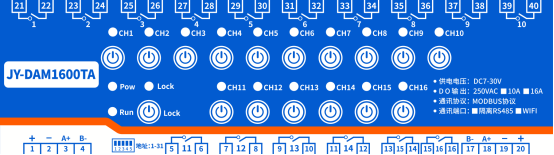

序號 | 引腳 | 說明 |
1 | VIN | 第一個電源正極 |
2 | GND | 第一個電源負極 |
3 | A+ | 第一個485接口A+接線 |
4 | B- | 第一個485接口B-接線 |
5 | 5引腳和6引腳 | 第11路繼電器輸出 |
6 | ||
7 | 7引腳和8引腳 | 第12路繼電器輸出 |
8 | ||
9 | 9引腳和10引腳 | 第13路繼電器輸出 |
10 | ||
11 | 11引腳和12引腳 | 第14路繼電器輸出 |
12 | ||
13 | 13引腳和14引腳 | 第15路繼電器輸出 |
14 | ||
15 | 15引腳和16引腳 | 第16路繼電器輸出 |
16 | ||
17 | B- | 第二個485接口B-接線 |
18 | A+ | 第二個485接口A+接線 |
19 | GND | 第二個供電接口負極 |
20 | VIN | 第二個供電接口正極 |
21 | 21引腳和22引腳 | 第1路繼電器輸出 |
22 | ||
23 | 23引腳和24引腳 | 第2路繼電器輸出 |
24 | ||
25 | 25引腳和26引腳 | 第3路繼電器輸出 |
26 | ||
27 | 27引腳和28引腳 | 第4路繼電器輸出 |
28 | ||
29 | 29引腳和30引腳 | 第5路繼電器輸出 |
30 | ||
31 | 31引腳和32引腳 | 第6路繼電器輸出 |
32 | ||
33 | 33引腳和34引腳 | 第7路繼電器輸出 |
34 | ||
35 | 35引腳和36引腳 | 第8路繼電器輸出 |
36 | ||
37 | 37引腳和38引腳 | 第9路繼電器輸出 |
38 | ||
39 | 39引腳和40引腳 | 第10路繼電器輸出 |
40 |
①、設備上具有16個手動控制按鍵,可現場控制設備通道的閉合和斷開,長按16個按鍵中的任何一個3S,即可實現所有通道的全開全關。
②、Lock鍵為鎖定鍵,鎖定后,設備上的16個手動按鍵控制失效,此時上位機與設備的通信不受影響。
指示燈 | 按鍵 | 說明 |
Pow | - | 設備供電指示燈,狀態為紅色常亮 |
Run | - | 設備通信指示燈,狀態為紅色閃爍 |
Lock | Lock | 設備鎖定按鍵,鎖定后,指示燈為紅色常亮 |
CH1 | CH1指示燈正下方 | 第1路繼電器輸出指示燈,有輸出時紅色常亮 |
CH2 | CH2指示燈正下方 | 第2路繼電器輸出指示燈,有輸出時紅色常亮 |
CH3 | CH3指示燈正下方 | 第3路繼電器輸出指示燈,有輸出時紅色常亮 |
CH4 | CH4指示燈正下方 | 第4路繼電器輸出指示燈,有輸出時紅色常亮 |
CH5 | CH5指示燈正下方 | 第5路繼電器輸出指示燈,有輸出時紅色常亮 |
CH6 | CH6指示燈正下方 | 第6路繼電器輸出指示燈,有輸出時紅色常亮 |
CH7 | CH7指示燈正下方 | 第7路繼電器輸出指示燈,有輸出時紅色常亮 |
CH8 | CH8指示燈正下方 | 第8路繼電器輸出指示燈,有輸出時紅色常亮 |
CH9 | CH9指示燈正下方 | 第9路繼電器輸出指示燈,有輸出時紅色常亮 |
CH10 | CH10指示燈正下方 | 第10路繼電器輸出指示燈,有輸出時紅色常亮 |
CH11 | CH11指示燈正下方 | 第11路繼電器輸出指示燈,有輸出時紅色常亮 |
CH12 | CH12指示燈正下方 | 第12路繼電器輸出指示燈,有輸出時紅色常亮 |
CH13 | CH13指示燈正下方 | 第13路繼電器輸出指示燈,有輸出時紅色常亮 |
CH14 | CH14指示燈正下方 | 第14路繼電器輸出指示燈,有輸出時紅色常亮 |
CH15 | CH15指示燈正下方 | 第15路繼電器輸出指示燈,有輸出時紅色常亮 |
CH16 | CH16指示燈正下方 | 第16路繼電器輸出指示燈,有輸出時紅色常亮 |
LORA1600TA設備作為子機需要與LORA1000網關配對使用,支持多個子機同時與一個LORA網關主機通訊,LORA網關支持R485/網口/WIFI/4G等多種通訊方式

LORA3200出廠默認為子機,作為子機,通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。
主機操作:
長按 6 秒,再點按 1 下,設置為主機 7 擴頻因子模式,區域號、密鑰隨機生成。
長按 6 秒,再點按 2 下(最多可以點按 6 下),設置為主機 8 擴頻因子模式(6 對應12 擴頻因子),區域號、密鑰隨機生成。
子機操作:
長按 3 秒指示燈常亮,再點按 1 下,狀態指示燈頻閃 3 次,進入自動聯機配置。
自動聯機配置模式下:
主機發射燈 2 秒閃爍 1 次。
子機狀態燈 2 秒閃爍 1 次。
主機、子機在聯機配對成功之后,狀態指示燈頻閃 6 次退出。
復位子機:
長按 6 秒,狀態指示燈由常亮轉為閃爍,恢復為子機模式配置;
長按 6S | 子機模式(擴頻 10,區域號 0) |
長按 6S+點按 1 次 | 主機模式(擴頻 07 ,區域號隨機) |
長按 6S+點按 2 次 | 主機模式(擴頻 08 ,區域號隨機) |
長按 6S+點按 3 次 | 主機模式(擴頻 09 ,區域號隨機) |
長按 6S+點按 4 次 | 主機模式(擴頻 10 ,區域號隨機) |
長按 6S+點按 5 次 | 主機模式(擴頻 11 ,區域號隨機) |
長按 6S+點按 6 次 | 主機模式(擴頻 12 ,區域號隨機) |
長按 3S+點按 1 次 | 主機、子機進入配對模式 |
軟件下載地址:http://m.gzycns.com/download/JYLoraConfig.zip
①、建立通訊
電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機
在本地參數中設置主機和子機的參數,進行下載即可,參數一樣區分工作模式。

③、子機配對
進入自動配置后,其它子機長按按鍵 3S 點按 1S 會自動搜所配對,成功后提示出更改LORA 參數成功,可與透?jìng)髂K、網關、DAM 系列子機配合使用。

④、搜索子機設備
若配置成功在信道一可以搜索到配對好的設備,可給每個子機分配一個 LORA 地址方便查看信號和上線狀態,-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

JYDAM 調試軟件下載地址:http://m.gzycns.com/download/JYDAMSoftware.zip
1 根據網關通訊方式,選擇串口或 TCP 連接;
2 設定網關通訊參數;
3 設置 LORA1616D 子機設備地址:
4 打開串口,右側有正常發送和接收指令,可控制繼電器即通訊成功。

設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址:是五位撥碼開關地址。(范圍0~31)
設備基地址:是指軟件設置的地址,也叫偏移地址。
具體關系是:設備地址=撥碼開關地址+設備基地址(無撥碼開關設備:設備地址=設備基地址)。

1、五個撥碼全都撥到“ON”位置時,為地址“31”;
2、五個撥碼全都撥到“OFF”位置時,為地址“0”;
3、最左邊1為二進制最低位。
4、地址表:

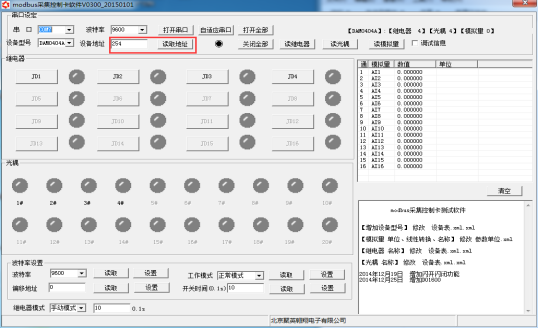

點擊軟件上方“讀取地址”

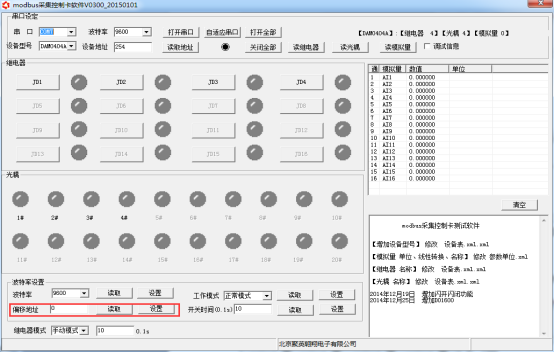

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

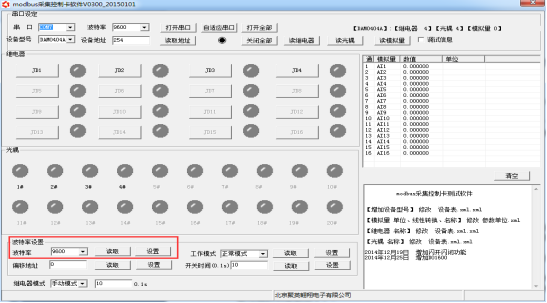

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

所有包含繼電器數量大于1的繼電器模塊均具有該工作模式,該模式下,每次上電后繼電器會按照延時配置參數按順序依次啟動。
該模式主要應用于類似LED大屏幕緩解上電瞬間大功率沖擊的問題,使用該模式后,每次上電后,LED模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成電網電壓跌落。應用于其他聚集型安裝的電氣設備時具有同樣功效。
配置參數:間隔時間,等待時間
該模式類似于“順序啟動”模式的循環版本,即上電后所有繼電器按照延時配置參數依次吸合,待所有繼電器全部吸合之后,開始從第一個繼電器斷開,待所有繼電器斷開之后又開始從第一個繼電器吸合。
該模式下如果去控制景觀燈可以實現流水點亮、熄滅的效果,但是由于繼電器內部是機械彈簧構成,故一般繼電器具有約10萬次左右的動作壽命,在帶大功率負載時還會稍微降低,故該模式不適合長時間的頻繁使用,否則會降低整個模塊的使用壽命。
配置參數:間隔時間,等待時間
處于該模式的繼電器板卡,每次上電后從第一個繼電器開始依次的吸合、斷開,間隔時間為配置的延時間。即:
繼電器1吸合—>延時時間—>繼電器1斷開、繼電器2吸合—>延時時間—>繼電器2斷開、繼電器3吸合—>延時時間—>......
該模式下任意時間總是有一個繼電器吸合,但與以上兩種循環動作的模式相同,該模式也具有動作壽命的短板,故不適合長時間頻繁的動作。
配置參數:間隔時間,等待時間。

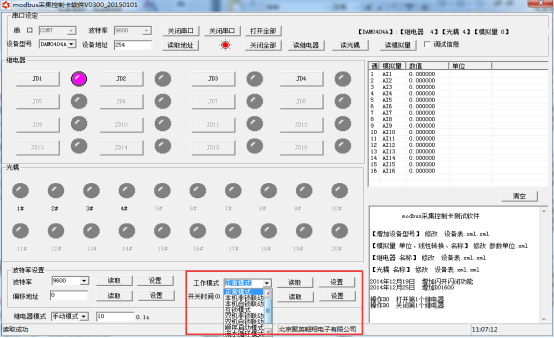

打開“聚英翱翔DAM調試軟件” 點擊下方工作模式設置欄的“讀取”和“設置”就可以分別讀取和設置工作模式。

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);
閃開模式:對繼電器每操作一次,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式:對繼電器每操作一次,繼電器則斷開1.秒(時間可調)后自行閉合;

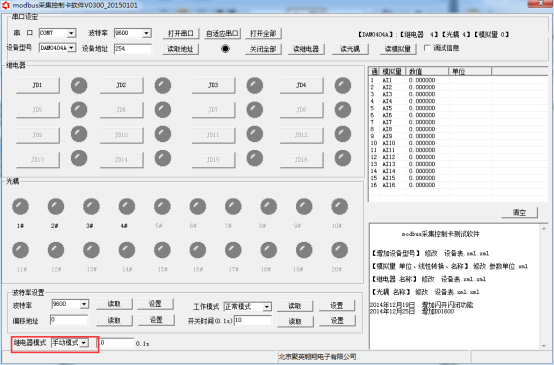

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置,實際時間=填寫數字*0.1【單位秒】)

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址:
http://m.gzycns.com/download/Modbus_Protocol.zip
本產品同時支持modbus RTU 格式。
本控制卡主要為線圈寄存器,主要支持以下指令碼:1、5、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈1 | 寫線圈 1號指令碼 | 00001 | 第一路繼電器輸出 |
線圈2 | 00002 | 第二路繼電器輸出 | |
線圈3 | 00003 | 第三路繼電器輸出 | |
線圈4 | 00004 | 第四路繼電器輸出 | |
線圈5 | 00005 | 第五路繼電器輸出 | |
線圈6 | 00006 | 第六路繼電器輸出 | |
線圈7 | 00007 | 第七路繼電器輸出 | |
線圈8 | 00008 | 第八路繼電器輸出 | |
線圈9 | 00009 | 第九路繼電器輸出 | |
線圈10 | 00010 | 第十路繼電器輸出 | |
線圈11 | 00011 | 第十一路繼電器輸出 | |
線圈12 | 00012 | 第十二路繼電器輸出 | |
線圈13 | 00013 | 第十三路繼電器輸出 | |
線圈14 | 00014 | 第十四路繼電器輸出 | |
線圈15 | 00015 | 第十五路繼電器輸出 | |
線圈16 | 00016 | 第十六路繼電器輸出 | |
配置參數 | |||
通信波特率 | 保持寄存器 | 41001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 |
備用 | 41002 | 備用,用戶不可寫入任何值。 | |
偏移地址 | 41003 | 設備地址=偏移地址+撥碼開關地址 | |
工作模式 | 41004 | 用戶可以使用,存儲用戶數據 | |
延遲時間 | 41005 | 用戶可以使用,存儲用戶數據 | |
備注:
①:Modbus設備指令支持下列Modbus地址:
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0開始,如00001對應0000。
②:波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:繼電器狀態,通過30002地址可以查詢,也可以通過00001---00002地址來查詢,但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼電器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。
同理:光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照PLC命名規則,真實地址為去掉最高位,然后減一。
應用舉例及其說明:本機地址除了撥碼開關地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS485總線可以掛載多個設備。

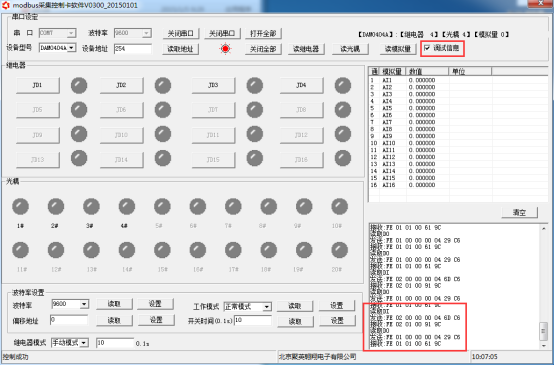

指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
情景 | RTU格式(16進制發送) |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
控制1路繼電器(以第一路開為例,其他通道參照本例)
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢16路繼電器
FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令:如果查詢錯誤,返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8
|
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10) |
00 D8 | CRC16 | 校驗方式 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 03 | 設備地址 | 查詢?cè)O(shè)備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開發送碼:FE 0F 00 00 00 10 02 FF FF A6 64
全斷發送碼:FE 0F 00 00 00 10 02 00 00 A7 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF FF (或00 00) | 全開全關命令 | FF FF全開命令 00 00全關命令 |
A1 7C (或A0 CC) | CRC16 | 校驗位 |
全斷全開返回碼:FE 0F 00 00 00 10 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 00 | 起始地址 | |
00 10 | 數量 | 返回信息的繼電器數量 |
C1 C3 | CRC16 | 校驗位 |
軟件名稱:聚英組態軟件
軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

本軟件適用與我公司的DAM系列設備連接使用,支持串口、WiFi等通訊方式。軟件更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設備狀態及采集的數據,可查詢歷史操作導出歷史數據excel表格
人員管理結構包含:系統管理員、管理員、操作員、監視員。
設備管理結構包含:區域、設備組、設備。
軟件功能:
1.軟件登陸
2.添加區域
3.添加設備(設備組命名)
4.操作設備
5.定時功能
6.查看歷史數據及數據導出
7.數據備份及還原
8.系統設定
由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf
1、搜索不到設備時的解決方法:
①檢查硬件指示燈,
以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。
以太網綠色燈閃爍:檢測到數據傳輸。
②操作軟件,使能DHCP服務

③如果以上操作仍舊搜索不到,
請確認當前PC的網段和設備的網段在一個網段下。
禁用PC的其他不用的網卡。
當前PC只有一個唯一的局域網IP。
請用PC確認網線是好用的。
當前軟件僅支持ipv4。
④如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵6S,無線LORA方式燈會滅一下,然后正常顯示,第一次復位為設備為動態IP,再短接6S復位,此時設備為靜態IP;
⑤勾選所有設備

在“基本配置信息”欄內,修改設備IP為靜態IP,與電腦所處網段為同一網段,點擊“下載參數”,2S后再點擊“下載參數”,提示配置成功。

2、當設備能搜索到,修改設備參數,點擊“配置參數”無反應時,解決辦法:
確認電腦端IP與設備要配置的IP為同一網段下,電腦只接入有線或無線網絡,當有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的DHCP處于開啟狀態。
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
電源指示 | 1路紅色LED指示 |
通訊指示 | 1路紅色LED指示(通信時閃爍) |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
外殼尺寸 | 159*87.5mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
軟件支持 | 配套配置軟件、控制軟件; |
| LORA1600TA LORA無線測控模塊說明書 | LORA1600TA LORA無線測控模塊說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
天貓旗艦店
點擊購買銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱:juyingele@163.com
在線咨詢: 點擊咨詢
聯系郵箱:juyingele@163.com
型號:LORATC12
接口:lora
功能說明:溫度監測
接口:lora
通訊協議:透明傳輸
通訊距離:3KM
型號:LORAFFF2-MT
接口:lora
功能說明:16DO+16DI+16AI+2AO
型號:LORA0606D
接口:lora
通訊協議:透明傳輸
型號:LoRa1012A
接口:LORA
功能說明:10DO+12AI
型號:LORA14142
通訊協議:透明傳輸
通訊距離:3KM
型號:LORA0800
功能說明:8DO
通訊距離:3KM
型號:LoRa323232-MT
接口:RS485
功能說明:32DO+32DI+32AI+2AO
