?DC24V寬壓供電;
?通訊接口支持無線LORA方式;
?通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
?支持標準modbus協議;
?4路模擬量輸出,10位DA;
?4路模擬量輸入通道,12為AD;
?支持5位尋址地址;

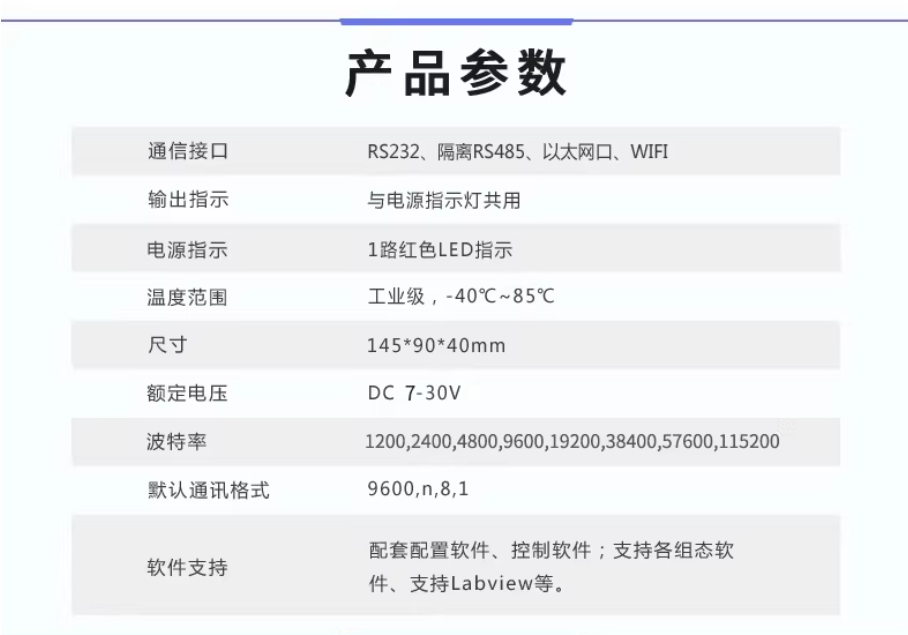

型號 | modbus | RS232 | RS485 | AI | AO |
LORA4AIAO | ● | ● | ● | 4 | 4 |
參數 | 說明 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
電源指示 | 1路紅色LED指示(不通信時常亮,通信時閃爍) |
通訊指示 | 與電源指示燈共用 |
尺寸 | 145*94*41mm |
重量 | 200g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
軟件支持 | 配套配置軟件、控制軟件; |
序號 | 功能 | 引腳 | 說明 |
1 | 供電 | + | DC12-30V電源正極 |
2 | - | DC12-30V電源負極 | |
3 | 485通訊 | PB | 485屏蔽線接線口 |
4 | A+ | 485接線A腳 | |
5 | B- | 485接線B腳 | |
6 | 232通訊 | GND | 地線 |
7 | RX | 數據接收 | |
8 | TX | 數據發送 | |
9 | 模擬量輸入(AI) | AI1 | 第1路模擬量輸入信號正極 |
10 | AI2 | 第2路模擬量輸入信號正極 | |
11 | AI3 | 第3路模擬量輸入信號正極 | |
12 | AI4 | 第4路模擬量輸入信號正極 | |
13 | AI5 | 第5路模擬量輸入信號正極 | |
14 | AI6 | 第6路模擬量輸入信號正極 | |
15 | AI7 | 第7路模擬量輸入信號正極 | |
16 | AI8 | 第8路模擬量輸入信號正極 | |
17 | AI9 | 第9路模擬量輸入信號正極 | |
18 | AI10 | 第10路模擬量輸入信號正極 | |
19 | GND | 模擬量輸入信號負 | |
20 | 模擬量輸出(AO) | AO1 | 第1路模擬量輸出信號正極 |
21 | AO2 | 第2路模擬量輸出信號正極 | |
22 | AO3 | 第3路模擬量輸出信號正極 | |
23 | GND | 模擬量輸出信號負 | |
24 | AO4 | 第4路模擬量輸出信號正極 | |
25 | AO5 | 第5路模擬量輸出信號正極 | |
26 | GND | 模擬量輸出信號負 | |
27 | AO6 | 第6路模擬量輸出信號正極 | |
28 | AO7 | 第7路模擬量輸出信號正極 | |
29 | AO8 | 第8路模擬量輸出信號正極 | |
30 | GND | 模擬量輸出信號負 | |
31 | AO9 | 第9路模擬量輸出信號正極 | |
32 | AO10 | 第10路模擬量輸出信號正極 | |
33 | GND | 模擬量輸出信號負 |
LORA-4AIAO設備作為子機需要與LORA1000網關配對使用,支持多個子機同時與一個LORA網關主機通訊,LORA網關支持R485/網口/WIFI/4G等多種通訊方式

GND為輸出負極,AO1-AO8為信號正極
設置輸出值與實際值之間的關系是:輸出值=實際值*100,如設置輸出4ma,寫寫入400。
下圖中的電源部分為傳感器供電,AI1-AI10接傳感器信號正,GND為傳感器信號負。
設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001

LORA4AIAO出廠默認為子機,作為子機,通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。
主機操作:
長按 6 秒,再點按 1 下,設置為主機 7 擴頻因子模式,區域號、密鑰隨機生成。
長按 6 秒,再點按 2 下(最多可以點按 6 下),設置為主機 8 擴頻因子模式(6 對應12 擴頻因子),區域號、密鑰隨機生成。
子機操作:
長按 3 秒指示燈常亮,再點按 1 下,狀態指示燈頻閃 3 次,進入自動聯機配置。
自動聯機配置模式下:
主機發射燈 2 秒閃爍 1 次。
子機狀態燈 2 秒閃爍 1 次。
主機、子機在聯機配對成功之后,狀態指示燈頻閃 6 次退出。
復位子機:
長按 6 秒,狀態指示燈由常亮轉為閃爍,恢復為子機模式配置;
長按 6S | 子機模式(擴頻 10,區域號 0) |
長按 6S+點按 1 次 | 主機模式(擴頻 07 ,區域號隨機) |
長按 6S+點按 2 次 | 主機模式(擴頻 08 ,區域號隨機) |
長按 6S+點按 3 次 | 主機模式(擴頻 09 ,區域號隨機) |
長按 6S+點按 4 次 | 主機模式(擴頻 10 ,區域號隨機) |
長按 6S+點按 5 次 | 主機模式(擴頻 11 ,區域號隨機) |
長按 6S+點按 6 次 | 主機模式(擴頻 12 ,區域號隨機) |
長按 3S+點按 1 次 | 主機、子機進入配對模式 |
軟件下載地址:http://m.gzycns.com/download/JYLoraConfig.zip
①、建立通訊
電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機
在本地參數中設置主機和子機的參數,進行下載即可,參數一樣區分工作模式。

③、子機配對
進入自動配置后,其它子機長按按鍵 3S 點按 1S 會自動搜所配對,成功后提示出更改LORA 參數成功,可與透傳模塊、網關、DAM 系列子機配合使用。

④、搜索子機設備
若配置成功在信道一可以搜索到配對好的設備,可給每個子機分配一個 LORA 地址方便查看信號和上線狀態,-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

JYDAM 調試軟件下載地址:http://m.gzycns.com/download/JYDAMSoftware.zip
1 根據網關通訊方式,選擇串口或 TCP 連接;
2 設定網關通訊參數;
3 設置 LOR-4AIAO 子機設備地址:
4 打開串口,右側有正常發送和接收指令,可控制繼電器即通訊成功。

1、設備地址
1.1、設備地址的介紹
DAM 系列設備地址默認為 0,使用廣播地址為 254 進行通訊,用0 無法通訊。
設備地址=撥碼開關地址+偏移地址。
1.2、設備地址的讀取
設備正常通訊后,初始設備地址寫入 254,然后點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時,為地址“31 ”;
2 、五個撥碼全都撥到“OFF ”位置時,為地址“0 ”;
3 、最左邊 1 為二進制最低位。
4 、地址表:

1.4、偏移地址的設定與讀取
點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址:
http://m.gzycns.com/download/Modbus_Protocol.zip
本產品同時支持modbus RTU 格式。
本控制卡主要為模擬輸入寄存器和光耦輸入寄存器,主要支持以下指令碼:2、4
指令碼 | 含義 |
2 | 讀光耦輸入狀態 |
4 | 讀模擬輸入AD值 |
寄存器說明:
寄存器名稱 | 寄存器地址 | 說明 | |||
模擬量輸入 | |||||
輸入1 | 模擬量輸入 4號指令 | 3x0001 | 第一路輸入 | ||
輸入2 | 3x0002 | 第二路輸入 | |||
輸入3 | 3x0003 | 第三路輸入 | |||
輸入4 | 3x0004 | 第四路輸入 | |||
輸入5 | 3x0005 | 第五路輸入 | |||
輸入6 | 3x0006 | 第六路輸入 | |||
輸入7 | 3x0007 | 第七路輸入 | |||
輸入8 | 3x0008 | 第八路輸入 | |||
輸入9 | 3x0009 | 第九路輸入 | |||
輸入10 | 3x0010 | 第十路輸入 | |||
模擬量輸出 | |||||
輸出1 | 模擬量輸出 3號指令 | 4x0001 | 第一路輸出 | ||
輸出2 | 4x0002 | 第二路輸出 | |||
輸出3 | 4x0003 | 第三路輸出 | |||
輸出4 | 4x0004 | 第四路輸出 | |||
輸出5 | 4x0005 | 第五路輸出 | |||
輸出6 | 4x0006 | 第六路輸出 | |||
輸出7 | 4x0007 | 第七路輸出 | |||
輸出8 | 4x0008 | 第八路輸出 | |||
輸出9 | 4x0009 | 第九路輸出 | |||
輸出10 | 4x0010 | 第十路輸出 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |||
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 | |||
指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
情景 | RTU格式(16進制發送) |
查詢第1路模擬量 | FE040000000125C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE04000100017405 |
查詢第3路模擬量 | FE04000200018405 |
查詢第4路模擬量 | FE0400030001D5C5 |
查詢第5路模擬量 | FE04000400016404 |
查詢第6路模擬量 | FE040005000135C4 |
查詢第7路模擬量 | FE0400060001C5C4 |
查詢第8路模擬量 | FE04000700019404 |
查詢第9路模擬量 | FE0400080001A407 |
查詢第10路模擬量 | FE0400090001F5C7 |
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢第一路模擬量AD字
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 c5 | CRC16 |
模擬返回信息:
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的AD字 | 0x0227,即十進制551,為查詢的模擬量AD字的值 |
AD 24 | CRC16 |
設置第一路模擬量輸出
設置輸出值與實際值之間的關系是:輸出值=實際值*100,如設置輸出8ma,寫寫入800。
FE 06 00 00 03 20 9C ED
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
模擬返回信息:
FE 06 00 00 03 20 CD 2D
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 04指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 0A | 輸出數量 | 模擬量輸出的數量 |
14 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第10路模擬量輸出 |
73 15 | CRC16 | 校驗位 |
模擬返回信息:
FE 10 00 00 00 0A 54 01
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 0A | 輸出數量 | 模擬量輸出的數量 |
54 01 | CRC16 |
軟件名稱:聚英組態軟件
軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

本軟件適用與我公司的 DAM 系列設備連接使用,支持串口、WiFi 等通訊方式。軟件更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設備狀態及采集的數據,可查詢歷史操作導出歷史數據 excel 表格
人員管理結構包含:系統管理員、管理員、操作員、監視員。
設備管理結構包含:區域、設備組、設備。
軟件功能:
1. 軟件登陸
2. 添加區域
3. 添加設備(設備組命名)
4. 操作設備
5. 定時功能
6. 查看歷史數據及數據導出
7. 數據備份及還原
8. 系統設定
由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf
1、搜索不到設備時的解決方法:
① 檢查硬件指示燈,
以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。
以太網綠色燈閃爍:檢測到數據傳輸。
② 操作軟件,使能 DHCP 服務

③ 如果以上操作仍舊搜索不到,
請確認當前 PC 的網段和設備的網段在一個網段下。
禁用 PC 的其他不用的網卡。
當前 PC 只有一個唯一的局域網 IP。
請用 PC 確認網線是好用的。
當前軟件僅支持 ipv4。
④ 如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵 6S,無線 LORA 方式燈會滅一下,然后正常顯示,第一次復位為設備為動態 IP,再短接 6S 復位,此時設備為靜態 IP;
⑤ 勾選所有設備

在“基本配置信息 ”欄內,修改設備 IP 為靜態 IP,與電腦所處網段為同一網段,點擊“下載參數 ”,2S 后再點擊“下載參數 ”,提示配置成功。

2、當設備能搜索到,修改設備參數,點擊“配置參數 ”無反應時,解決辦法:
確認電腦端 IP 與設備要配置的 IP 為同一網段下,電腦只接入有線或無線網絡,當有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的 DHCP 處于開啟狀態。
