一、產品說明

DAMPT08設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

?供電電壓DC7-30V;

?通訊接口支持無線WIFI+RJ45以太網口;

?WIFI支持2.4Ghz頻段網絡;

?以太網默認為10M接口;

?支持標準modbus協議，同時支持ASCII/RTU格式;

?測量芯片采用24位AD轉換器,精度可做到0.02度;

?支持用戶二次開發。

三、產品功能

?8路PT100采集通道;

?支持5位尋址地址;

?支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

?同時支持局域網和外網控制使用;

?支持UDP/TCP工作模式;

?支持Client 、Server模式;

?支持透傳、力控、組態王、Modbus tcp連接;

四、產品選型

五、主要參數

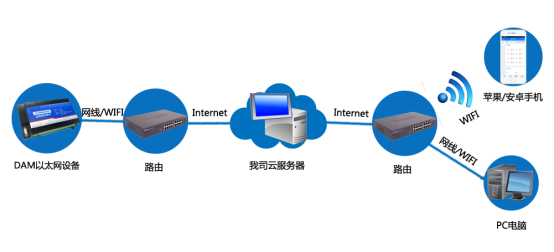

六、通訊說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

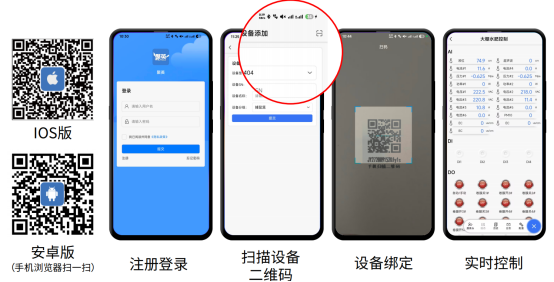

1、掃碼下載安裝軟件，注冊賬號，掃碼添加設備。

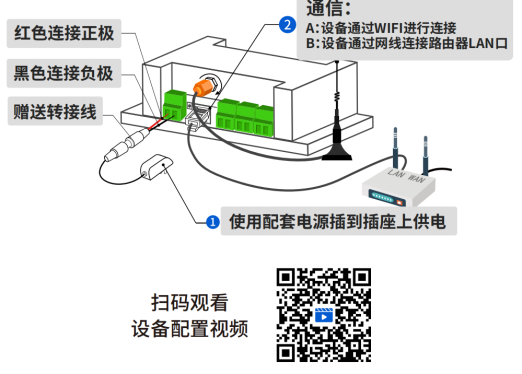

2、選擇WIFI或網口通訊方式

3、WIFI網口配置手冊

下載地址：http://m.gzycns.com/download/JYCloud_NET-WIFI.pdf

八、硬件說明

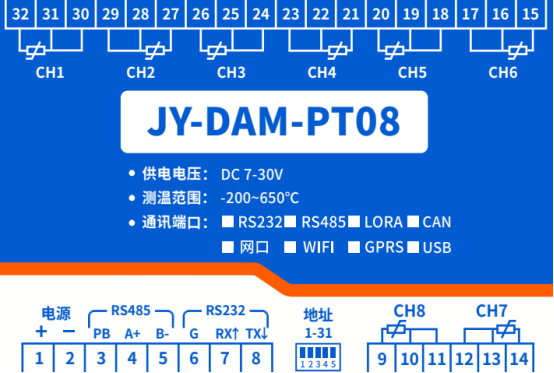

1、接口說明

2、引腳說明

PT100采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

九、平臺軟件說明

聚英云平臺為我公司開發的一款物聯網云平臺，平臺包含手機APP軟件和WEB版平臺，其中手機APP軟件包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA、0-10V、0-5V)采集、開關量采集等服務，極大方便了用戶的需求。

電腦端WEB平臺地址：https://www.juyingiot.com/web/std/manager/#/

十、開發說明

云系列設備支持二次開發，有兩種方式：

一：是設備直接面向用戶自己得的服務器地址或第三方服務器，提供設備的通訊協議和指令，服務器端通訊流程說明。用戶需要獨立開發服務器端軟件，app小程序等前端平臺軟件;

二：調用我司云平臺API接口，用戶只需要開發前端軟件例如小程序，app，WEB平臺，PC端軟件等，可以減少80%的工作量和難度。

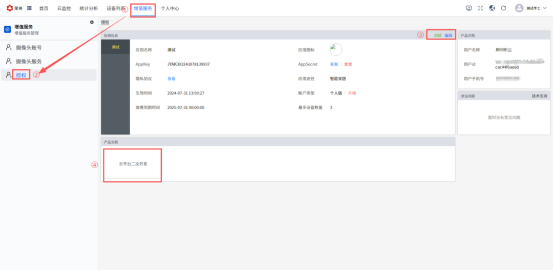

?調用API接口開發需要通過WEB平臺后臺進行自主授權申請。

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_Protocol.zip

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)

40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

3、相關指令

4、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
