一、產品說明

DAM0455 設備是我公司云系列設備中網絡版的一種，設備通過連接Internet 廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**( **代表隨機數字字母組合);

l 通信波特率：2400,4800,9600,19200,38400;

l 通信協議：支持標準 modbus RTU/TCP 協議;

l 支持用戶二次開發。

三、產品功能

l 4 路繼電器控制;

l 5 路路光耦隔離輸入，可以接無源觸點和 DC5-24V 電壓;

l 5 路 4-20mA 電流信號輸入。

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式。

四、版本說明

①、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

五、主要參數

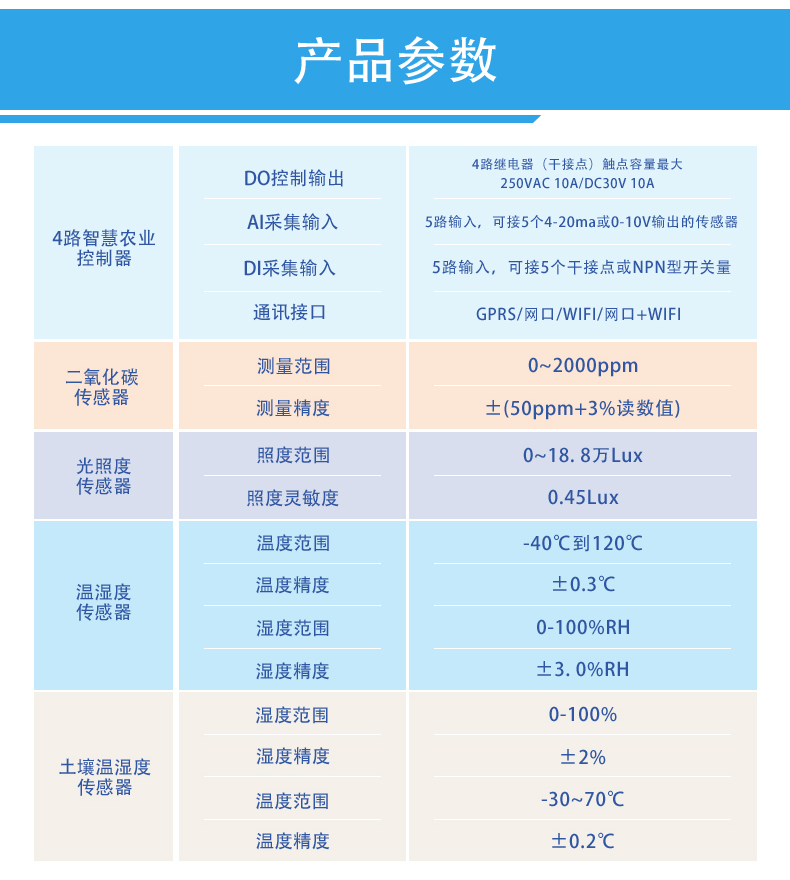

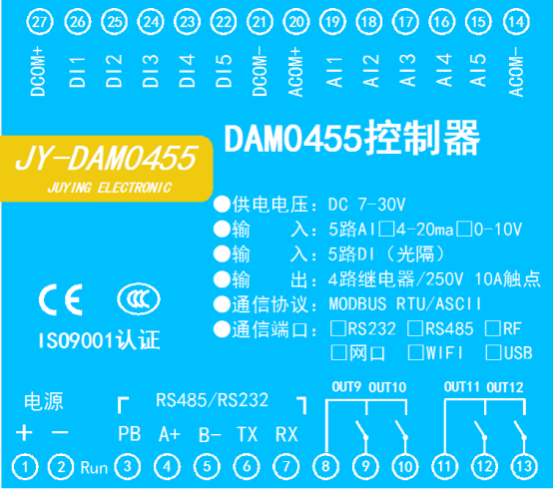

六、接口說明

七、快速使用說明

1 、設備供電;

2 、選擇使用網口通訊或者 WIFI 通訊

 網口：

WIFI：

電腦/手機連接默認 WIFI 信號 JY_***;

3 、配置設備參數連接聚英云服務器

l 網口：使用【以太網配置軟件】進行配置;

l WIFI：打開 192.168.10.1 網頁進行配置。

4 、打開軟件注冊個人賬號添加設備

八、通訊說明

1、默認 IP

網口：

WIFI：

2、復位鍵

九、硬件說明

1 、無源輸入接線示意圖

2 、有源輸入接線示意圖

3 、模擬量接線示意圖

下圖中采集卡中的 AD 接口指 AI_ 1-AI_ 12 ，GND 指 COM-。

設備采集到的 AI 數據與實際輸入值之間的關系：實際值=返回值*0.001

4、繼電器控制輸出

十、設備參數及工作模式配置

1、網絡配置

具體配置說明手冊下載地址如下：

http://m.gzycns.com/download/JYCloud_NET-WIFI.pdf

十一、設備唯一 ID 號

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十二、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和 GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺使用說明】文檔即可;

下載地址：http://m.gzycns.com/download/JYCloud_NET-WIFI.pdf

十三、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_poll.zip

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

波特率數值對應表

注意：使用第三方上位機，比如組態王、MCGS、PLC 等軟件時，PLC 寄存器地址會偏移 1。

3、相關指令

4、指令詳解

4.1 、繼電器輸出

查詢 4 路繼電器

FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

FE 01 01 00 61 9C

4.2 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 04 6D C6

光耦返回信息：

返回碼：FE 02 02 00 01 6C 6C

4.3 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4.4 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07

4.5 、模擬量查詢

查詢模擬量 AD 字

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 04 E5 C6

模擬返回信息：

返回碼：FE 04 08 00 00 00 00 00 00 00 00 17 1A
