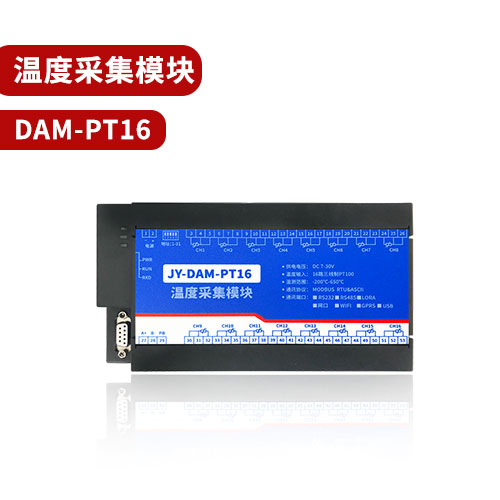

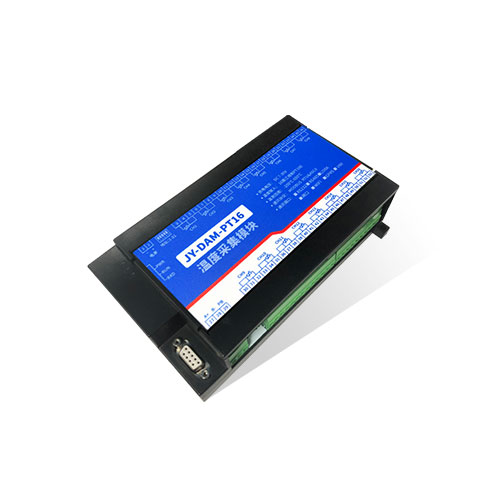

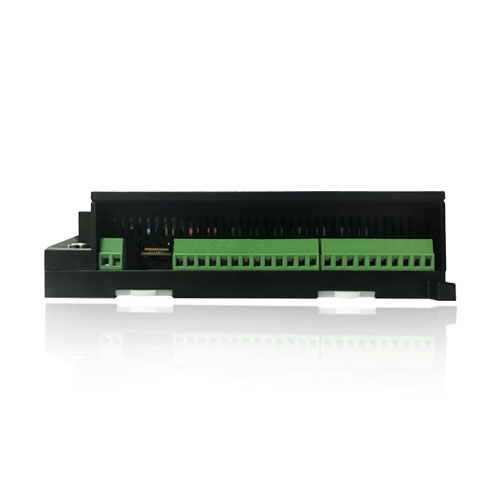

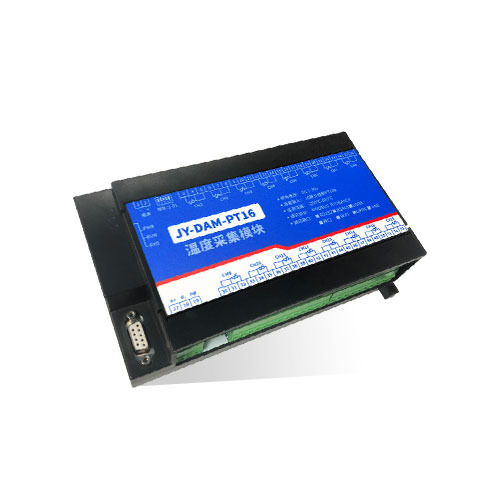

一、產品特點

l DC7-30V 寬壓供電

l RS485 通訊隔離，輸入光耦隔離

l 通訊接口支持 RS232 、RS485。

l 支持標準modbus 協議，同時支持 ASCII/RTU 格式

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度

二、產品功能

l 16 路 PT100 采集通道

l 支持 5 位尋址地址

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200

三、產品選型

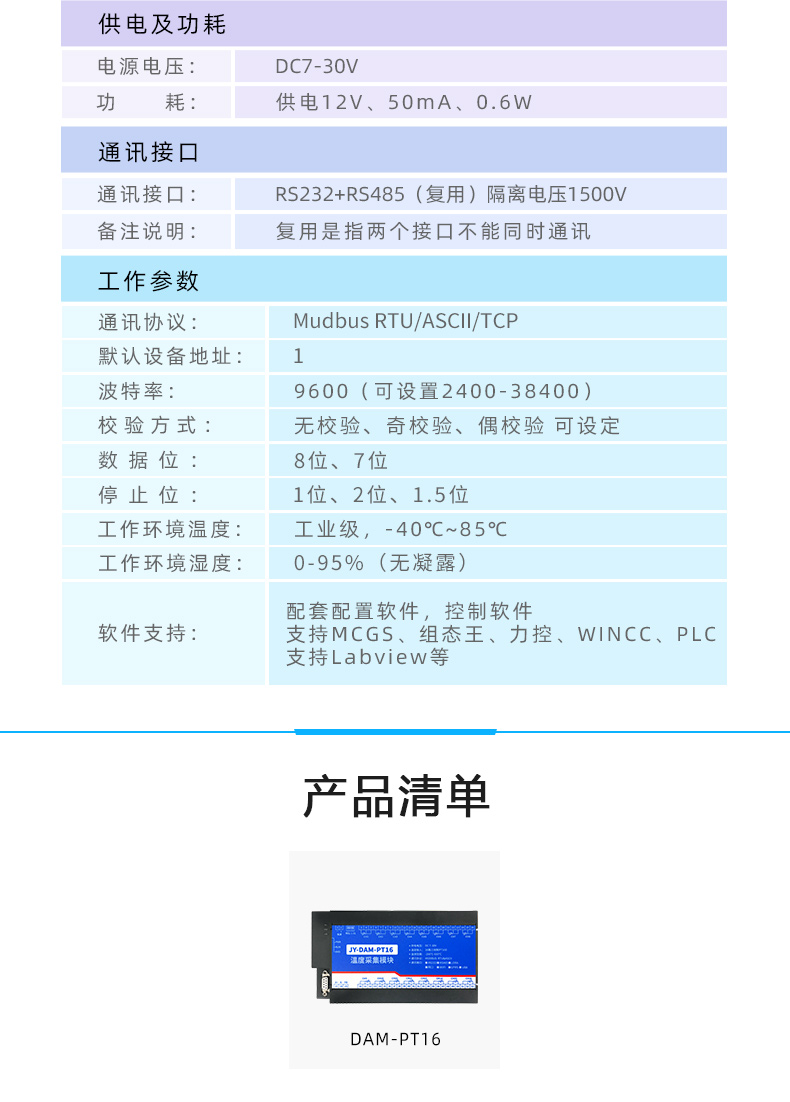

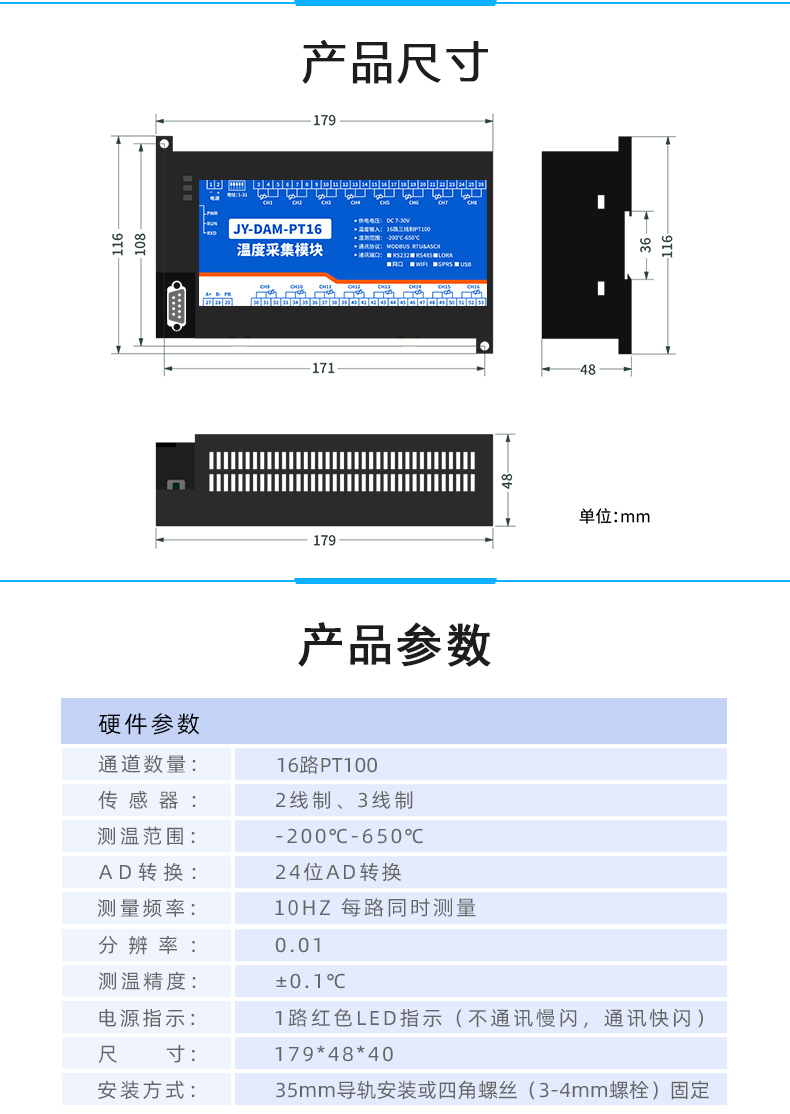

四、主要參數

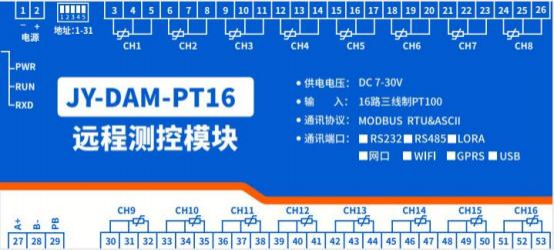

五、接口說明

六、通訊接線說明

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232 接線連接方式

RS232 接線為標準 DB9 母頭接口，為直連線。

七、PT100 接線方式

PT100 采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

八、測試軟件說明

1、DAM 調試軟件

1.1 、軟件下載

軟件下載鏈接地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1.2 、軟件界面

軟件功能：

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

1.3 、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口：

4 右側有接收指令，可控制繼電器即通訊成功。

1.4 、模擬量數據說明

1 選擇模擬量輸入;

2 下方可以直接查看數據大小和實時曲線。

1.5 、溫度數據說明

軟件中的溫度數據與實際輸入值之間的關系：返回值=實際值*0.01

2、采集模塊調試軟件

2.1 、軟件功能

l 監測溫度

l 顯示溫度曲線

l 溫度線損補償

l 修改波特率和設備地址

2.2 、波特率和設備地址更改方法

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率(默認 9600)，超時時間和最小間隔都改成 50ms ?；緟?shù)中設備型號選擇PT08 。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功， (若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確)。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于 31 ，即用撥碼開關。如果大于 31 ，需要修改設備基地址。

如：設置設備地址為 100 ，撥碼開關地址撥為0 ，設備基地址應該寫入 100。

2.3 、PT100 線阻修正

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系： 380 毫歐 = 1℃

如：現在實際溫度是 20 度，第一路顯示溫度是20.1 度，說溫度高了 0.1 度，對應 PT100 電阻是 38 毫歐，在線損值輸入框填入 3.8 ，點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正;

反之實際溫度是20.1 度，第一路顯示溫度是 20 度，說溫度低了0.1 度，對應 PT100 電阻是38 毫歐，在線損值輸入框填入-3.8 ，點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正。以此類推，可以修正其他通道。

3、聚英組態軟件

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件 ”，詳見【聚英組態軟件說明.pdf】。

軟件下載地址：http://m.gzycns.com/download/JYSCADA.zip

主界面

設備曲線記錄

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。設備地址=撥碼開關地址+偏移地址。

1.2 、設備地址的讀取

點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3 、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“ 1 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

1.4 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

1.5、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：http://m.gzycns.com/download/Modbus_poll.zip  本產品支持modbus RTU格式。

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器00001 的讀寫操作。

4、指令列表

5、指令詳解

5.1 、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度(查詢整型寄存器地址，查詢溫度范圍是-200-327℃或者0-650℃)

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

查詢第一路溫度(查詢浮點數寄存器地址，查詢溫度范圍是-200-650℃)查詢第一路溫度 float類型

FE 04 00 32 00 02 C4 0B

模擬返回信息：

FE 04 04 41 CB 70 A4 B5 32

十一、常見問題與解決方法

1、232 通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ，TX 對 TX ，GND 對 GND

2 、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
