一、產品特點

?DC7-30V寬壓供電;

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

?標準modbus協議，同時支持RTU和ASCII格式;

?可以設置0-255個設備地址，通過軟件設置。

二、產品功能

?12路K型熱電偶采集通道，24位AD轉換;

?溫度采集精度±0.5℃;

?12路12位分辨率模擬量4-20ma或0-10v輸入;

?模擬量采集精度±0.01ma/v;

?支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

三、產品選型

型號	modbus	RS232	RS485	USB	WiFi	AI	K偶
DAM-AITC12	●	●	●			12	12

四、參數說明

參數	說明
通訊距離	無線LORA最遠3000米
通訊頻段	470MHz(天線433-510MHZ)可配置433MHZ
擴頻因子	7、8、9、10、11、12
默認參數	擴頻10，帶寬125MHZ，區域號1，地址0
無線速率	0.3kbps~19.2kbps
額定電壓	DC 7-40V
功率	20db或30db
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路綠色LED指示（通信時閃爍）
測量溫度范圍	-260-1320℃
溫度轉換	24位AD
溫度分辨率	0.1℃
溫度精度	±0.5℃
模擬量輸入類型	4-20ma或0-10V
模擬量轉換	12位AD
模擬量分辨率	0.001（ma/v）
模擬量采集精度	±0.01（ma/v）
工作溫度	工業級，-40℃-85℃
尺寸	17911648mm
重量	200g
通訊協議	ModbusRTU / Modbus ASCII均支持
設備地址	默認1，可修改范圍1-254
默認通訊格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校驗方式	默認NONE，可修改為even，odd
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

五、接口說明

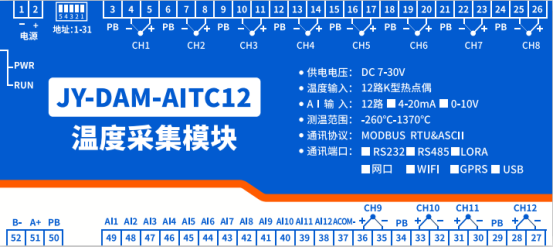

1、引腳說明

功能	序號	引腳	說明
供電電源（DC7-30V）	1	﹢	設備供電正極接口
供電電源（DC7-30V）	2	-	設備供電負極接口
通訊接口	52	B-	485通訊B-
	51	A+	485通訊A+
	50	PB	485通訊屏蔽線接口
熱電偶輸入1（CH1）	3	PB	熱電偶傳感器屏蔽線接口
	4	-	熱電偶傳感器信號負
	5	+	熱電偶傳感器信號正
熱電偶輸入2（CH2）	6	PB	熱電偶傳感器屏蔽線接口
	7	-	熱電偶傳感器信號負
	8	+	熱電偶傳感器信號正
熱電偶輸入3（CH3）	9	PB	熱電偶傳感器屏蔽線接口
	10	-	熱電偶傳感器信號負
	11	+	熱電偶傳感器信號正
熱電偶輸入4（CH4）	12	PB	熱電偶傳感器屏蔽線接口
	13	-	熱電偶傳感器信號負
	14	+	熱電偶傳感器信號正
熱電偶輸入5（CH5）	15	PB	熱電偶傳感器屏蔽線接口
	16	-	熱電偶傳感器信號負
	17	+	熱電偶傳感器信號正
熱電偶輸入6（CH6）	18	PB	熱電偶傳感器屏蔽線接口
	19	-	熱電偶傳感器信號負
	20	+	熱電偶傳感器信號正
熱電偶輸入7（CH7）	21	PB	熱電偶傳感器屏蔽線接口
	22	-	熱電偶傳感器信號負
	23	+	熱電偶傳感器信號正
熱電偶輸入8（CH8）	24	PB	熱電偶傳感器屏蔽線接口
	25	-	熱電偶傳感器信號負
	26	+	熱電偶傳感器信號正
熱電偶輸入9（CH9）	27	-	熱電偶傳感器信號負
	28	+	熱電偶傳感器信號正
	29	PB	熱電偶傳感器屏蔽線接口
熱電偶輸入10（CH10）	30	-	熱電偶傳感器信號負
熱電偶輸入10（CH10）	31	+	熱電偶傳感器信號正
熱電偶輸入11（CH11）	32	-	熱電偶傳感器信號負
熱電偶輸入11（CH11）	33	+	熱電偶傳感器信號正
熱電偶輸入12（CH12）	34	PB	熱電偶傳感器屏蔽線接口
	35	-	熱電偶傳感器信號負
	36	+	熱電偶傳感器信號正
模擬量輸入1	49	AI1	模擬量輸入1信號正
模擬量輸入2	48	AI2	模擬量輸入2信號正
模擬量輸入3	47	AI3	模擬量輸入3信號正
模擬量輸入4	46	AI4	模擬量輸入4信號正
模擬量輸入5	45	AI5	模擬量輸入5信號正
模擬量輸入6	44	AI6	模擬量輸入6信號正
模擬量輸入7	43	AI7	模擬量輸入7信號正
模擬量輸入8	42	AI8	模擬量輸入8信號正
模擬量輸入9	41	AI9	模擬量輸入9信號正
模擬量輸入10	40	AI10	模擬量輸入10信號正
模擬量輸入11	39	AI11	模擬量輸入11信號正
模擬量輸入12	38	AI12	模擬量輸入12信號正
模擬量輸入信號負	37	ACOM-	模擬量輸入信號負（共用）

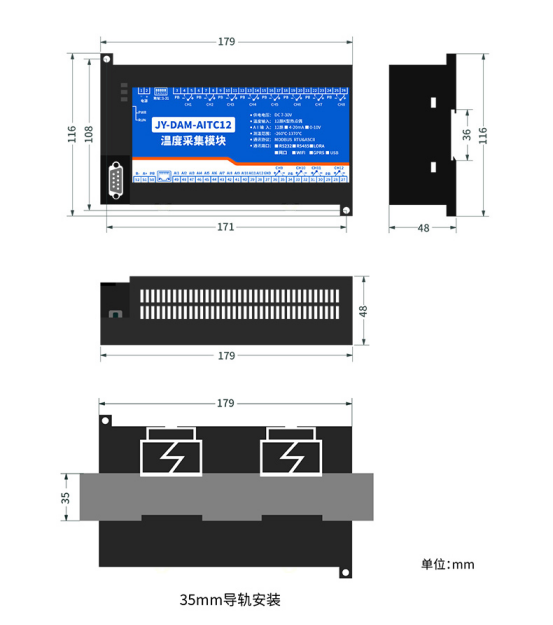

2、尺寸說明

六、通訊說明

LORAAITC12設備作為子機需要與LORA1000網關配對使用，支持多個子機同時與一個LORA網關主機通訊，LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

七、硬件接線

1、熱電偶傳感器接線

K型熱電偶接線方式

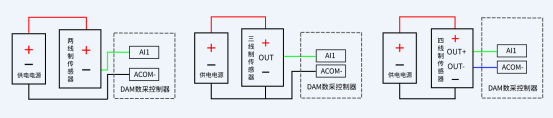

2、模擬量接線示意圖

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、配對說明

LORAAITC 出廠默認為子機作為子機，通過按鍵或使用“LORA 配置軟件 ”與 LORA 網關進行配對使用。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰隨機生成。

長按 6 秒，再點按 2 下(最多可以點按 6 下)，設置為主機 8 擴頻因子模式(6 對應12 擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃 3 次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

長按 6S	子機模式（擴頻 10，區域號 0）
長按 6S+點按 1 次	主機模式（擴頻 07 ，區域號隨機）
長按 6S+點按 2 次	主機模式（擴頻 08 ，區域號隨機）
長按 6S+點按 3 次	主機模式（擴頻 09 ，區域號隨機）
長按 6S+點按 4 次	主機模式（擴頻 10 ，區域號隨機）
長按 6S+點按 5 次	主機模式（擴頻 11 ，區域號隨機）
長按 6S+點按 6 次	主機模式（擴頻 12 ，區域號隨機）
長按 3S+點按 1 次	主機、子機進入配對模式

2、軟件配置

軟件下載地址：http://m.gzycns.com/download/JYLoraConfig.zip

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改LORA 參數成功，可與透?jìng)髂K、網關、DAM 系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

3、通訊測試

JYDAM 調試軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORA0606C 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、通訊參數

1、地址說明

地址說明

說明

默認地址

1

默認設備地址均為1

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

當設備地址不明確時，用于讀取當前設備地址。

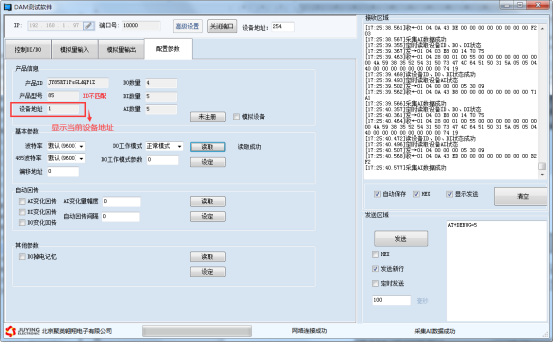

2、修改設備地址

DAM系列設備	說明
有撥碼開關設備	設備地址=撥碼開關地址+偏移地址
無撥碼開關設備	設備地址=偏移地址

?撥碼開關地址

?五個撥碼全都撥到“ON”位置時，為地址“31”;

?五個撥碼全都撥到“OFF”位置時，為地址“1”;

?最左邊1為二進制最低位。

?地址表：

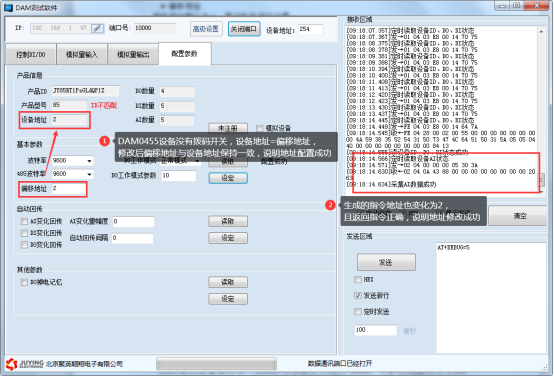

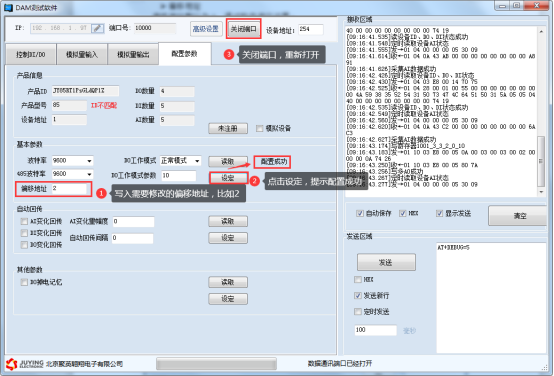

?偏移地址

偏移地址默認為0，通過軟件進行設置：

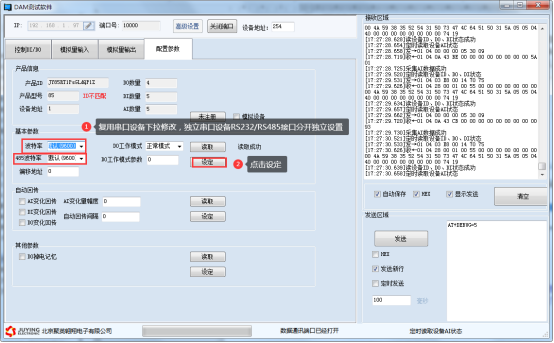

3、波特率

?設備重新上電;

使用修改后的波特率通訊測試。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文版參考：

http://m.gzycns.com/download/Modbus_Protocol.zip

本產品同時支持modbus RTU 格式。

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱		寄存器地址（10進制）		說明
溫度輸入
輸入1	溫度輸入 4號指令		40000	第一路溫度輸入
輸入2			40001	第二路溫度輸入
輸入3			40002	第三路溫度輸入
輸入4			40003	第四路溫度輸入
輸入5			40004	第五路溫度輸入
輸入6			40005	第六路溫度輸入
輸入7			40006	第七路溫度輸入
輸入8			40007	第八路溫度輸入
輸入9			40008	第九路溫度輸入
輸入10			40009	第十路溫度輸入
輸入11			40010	第十一路溫度輸入
輸入12			40011	第十二路溫度輸入
模擬量輸入
輸入1	模擬量輸入 4號指令		40020	第一路模擬量輸入
輸入2			40021	第二路模擬量輸入
輸入3			40022	第三路模擬量輸入
輸入4			40023	第四路模擬量輸入
輸入5			40024	第五路模擬量輸入
輸入6			40025	第六路模擬量輸入
輸入7			40026	第七路模擬量輸入
輸入8			40027	第八路模擬量輸入
輸入9			40028	第九路模擬量輸入
輸入10			40029	第十路模擬量輸入
輸入11			40030	第十一路模擬量輸入
輸入12			40031	第十二路模擬量輸入
配置參數
RS232波特率	保持寄存器		31000	見下表波特率數值對應表，默認為0，支持0-10，該寄存器同時決定RS232和RS485的通信波特率
RS485波特率			31001
設備地址			31002	默認地址1，可設置地址范圍1-254

波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位機，比如組態王、MCGS、PLC等軟件時，PLC寄存器地址會偏移1。

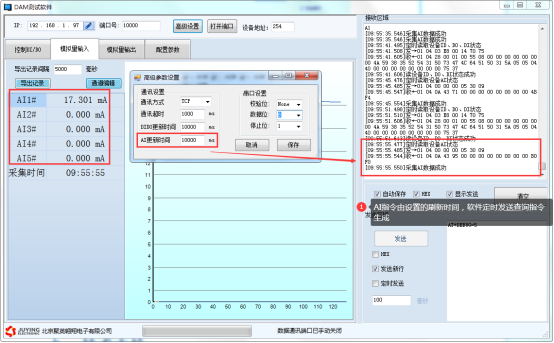

3、指令生成說明

使用JYDAM調試軟件即可生成查詢通道指令

4、指令列表

情景	RTU格式（16進制發送）
查詢第1路溫度	FE040000000125C5
返回信息	FE 04 02 00 00 AD 24
查詢第2路溫度	FE 04 00 01 00 01 74 05
查詢第3路溫度	FE 04 00 02 00 01 84 05
查詢第4路溫度	FE04 00 03 0 001 D5 C5
查詢第5路溫度	FE04 00 04 00 01 64 04
查詢第6路溫度	FE04 00 05 00 01 35 C4
查詢第7路溫度	FE04 00 06 00 01 C5 C4
查詢第8路溫度	FE04 00 07 00 01 94 04
查詢第9路溫度	FE04 00 08 00 01 A4 07
查詢第10路溫度	FE04 00 09 00 01 F5 C7
查詢第11路溫度	FE04 00 0A 00 01 05 C7
查詢第12路溫度	FE04 00 0B 00 01 54 07
查詢1~12路溫度	FE04 00 00 00 0C E4 00
查詢第1路模擬量	FE 04 00 14 00 01 65C1
返回信息	FE 04 02 00 00 AD 24
查詢第2路模擬量	FE 04 00 15 00 01 34 01
查詢第3路模擬量	FE 04 00 16 00 01 C4 01
查詢第4路模擬量	FE 04 00 17 00 01 95 C1
查詢第5路模擬量	FE 04 00 18 00 01 A5 C2
查詢第6路模擬量	FE 04 00 19 00 01 F4 02
查詢第7路模擬量	FE 04 00 1A 00 01 04 02
查詢第8路模擬量	FE 04 00 1B 00 01 55 C2
查詢第9路模擬量	FE 04 00 1C 00 01 E4 03
查詢第10路模擬量	FE 04 00 1D 00 01 B5 C3
查詢第11路模擬量	FE 04 00 1E 00 01 45 C3
查詢第12路模擬量	FE 04 00 1F 00 01 14 03
查詢1~12路模擬量	FE 04 00 14 00 0C A4 04

5、指令詳解

5.1、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16

模擬返回信息：

FE 04 02 00 F5 6D 63

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) F5(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節； 10進制為245，實際溫度是24.5℃
6D 63	CRC16

查詢12溫度

FE040000000CE400

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 0C	查詢數量	要查詢的模擬量數量
E4 00	CRC16

模擬返回信息：

FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
18	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節；每通道2個字節，順序讀取
81 60	CRC16

5.2、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 14 00 0C A4 04

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 14	起始地址	要查詢的模擬量起始寄存器地址（）
00 0C	查詢數量	要查詢的模擬量數量12通道
A4 04	CRC16

模擬返回信息：

返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
18	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查詢的AD字	TH為模擬量高字節，TL 為模擬量低字節；每通道2個字節，順序讀取
81 60	CRC16	校驗位

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1、搜索不到設備時的解決方法：

① 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

② 操作軟件，使能 DHCP 服務

③ 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用 PC 確認網線是好用的。

當前軟件僅支持 ipv4。

④ 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S，無線 LORA 方式燈會滅一下，然后正常顯示，第一次復位為設備為動態 IP，再短接 6S 復位，此時設備為靜態 IP;

⑤ 勾選所有設備

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP，與電腦所處網段為同一網段，點擊“下載參數 ”，2S 后再點擊“下載參數 ”，提示配置成功。

2、當設備能搜索到，修改設備參數，點擊“配置參數 ”無反應時，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處于開啟狀態。

參數	說明
通訊距離	無線LORA最遠3000米
通訊頻段	470MHz(天線433-510MHZ)可配置433MHZ
擴頻因子	7、8、9、10、11、12
默認參數	擴頻10，帶寬125MHZ，區域號1，地址0
無線速率	0.3kbps~19.2kbps
額定電壓	DC 7-40V
功率	20db或30db
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路綠色LED指示（通信時閃爍）
測量溫度范圍	-260-1320℃
溫度轉換	24位AD
溫度分辨率	0.1℃
溫度精度	±0.5℃
模擬量輸入類型	4-20ma或0-10V
模擬量轉換	12位AD
模擬量分辨率	0.001（ma/v）
模擬量采集精度	±0.01（ma/v）
工作溫度	工業級，-40℃-85℃
尺寸	17911648mm
重量	200g
通訊協議	ModbusRTU / Modbus ASCII均支持
設備地址	默認1，可修改范圍1-254
默認通訊格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校驗方式	默認NONE，可修改為even，odd
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

LORA-AITC12 LORA無線測溫模塊相關資料下載

LORA-AITC12 LORA無線測溫模塊說明書	LORA-AITC12 LORA無線測溫模塊說明書
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程

在線購買

天貓旗艦店

點擊購買

批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：juyingele@163.com

技術咨詢

在線咨詢：點擊咨詢

聯系郵箱：juyingele@163.com

暫時沒有本產品的使用視頻

常見問題

系列產品

LORA-AITC12 LORA無線測溫模塊

一、產品特點

二、產品功能

三、產品選型

四、參數說明

五、接口說明

1、引腳說明

2、尺寸說明

六、通訊說明

七、硬件接線

1、熱電偶傳感器接線

2、模擬量接線示意圖

八、配對說明

1、按鍵配對

2、軟件配置

3、通訊測試

九、通訊參數

1、地址說明

2、修改設備地址

3、波特率

十、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

4、指令列表

5、指令詳解

5.1、溫度查詢

5.2、模擬量查詢

十一、聚英組態軟件使用

1、軟件下載

2、軟件界面

3、軟件操作

十二、常見問題與解決方法

一、產品特點

二、產品功能

四、參數說明

五、接口說明

1、引腳說明

2、尺寸說明

六、通訊說明

七、硬件接線

2、模擬量接線示意圖

1、按鍵配對

2、軟件配置

1、地址說明

2、修改設備地址

3、波特率

十、開發資料說明

2、Modbus寄存器說明

3、指令生成說明

4、指令列表

5.1、溫度查詢

5.2、模擬量查詢

十一、聚英組態軟件使用

1、軟件下載

2、軟件界面

3、軟件操作
