一、產品特點

?DC5V/12V/24V(默認12V);

?繼電器輸出觸點隔離;

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600)

?通信協議：支持標準modbus RTU協議;

?可以設置0-255個設備地址，8位地址撥碼開關可以設置1-254地址碼;

?具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;

?具有頻閃功能，可以控制器繼電器周期性開關。

二、產品功能

?二十六路繼電器控制;

?支持電腦軟件手動控制;

?支持順序啟動模式;

?支持流水循環模式;

?支持跑馬循環模式。

三、產品選型

四、主要參數

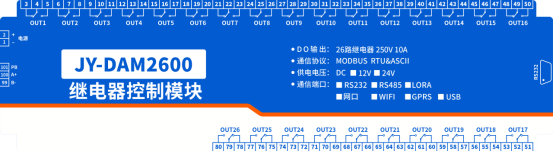

五、接口說明

六、通訊接線說明

LORA2600設備作為子機需要與LORA1000網關配對使用，支持多個子機同時與一個LORA網關主機通訊，LORA網關支持R485/網口/WIFI/4G等多種通訊方式

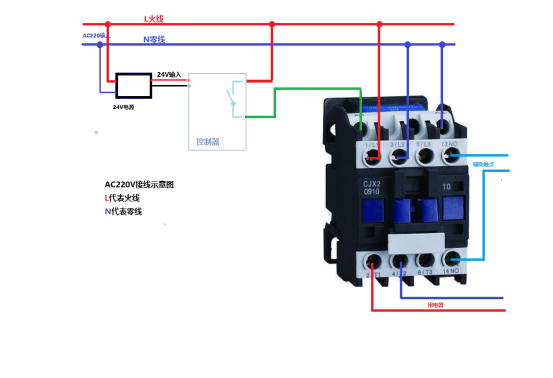

七、輸出接線

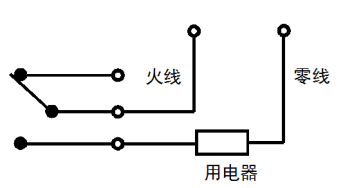

1、繼電器接線說明

八、配對說明

LORA2600出廠默認為子機，作為子機，通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰隨機生成。

長按 6 秒，再點按 2 下(最多可以點按 6 下)，設置為主機 8 擴頻因子模式(6 對應12 擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃 3 次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://m.gzycns.com/download/JYLoraConfig.zip

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改LORA 參數成功，可與透?jìng)髂K、網關、DAM 系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

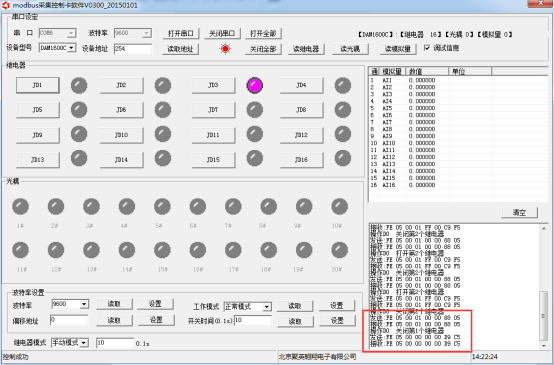

3、通訊測試

JYDAM 調試軟件下載地址：http://m.gzycns.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORA2600 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、參數配置

1、設備地址

1.1、設備地址的介紹

DAM 系列設備地址默認為 0，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

1.4、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系，需要使用DLC配置軟件進行配置。

DLC配置軟件下載地址：

http://m.gzycns.com.cn/zlxz/danziliao/1101.html

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒(時間可調)后自行閉合;

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：http://m.gzycns.com/download/Modbus_Protocol.zip

本產品同時支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)

40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

模式測試說明：

模式為0的時候，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為1的時候，輸入光耦可以觸發對應繼電器的狀態翻轉

模式為2的時候，輸入光耦狀態直接決定繼電器的狀態

模式為3的時候，功能同等于模式2

模式為4的時候，兩個DAM1616通過485總線連接，A+接A+，B-接B-.都配置為4，然后觸發1號板卡的光耦可以翻轉2號板卡的繼電器

模式為5的時候，按照模式4接線，觸發1號板卡的光耦，則2號板的對應繼電器會跟隨1號板卡的光耦狀態

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485總線可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令0001的讀寫操作。即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器

4、指令列表

5、指令詳解

5.1、繼電器輸出

控制1路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

繼電器查詢

查詢16路繼電器

FE 01 00 00 00 20 29 DD

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 20 04 FF FF FF FF F6 0B

全斷發送碼：FE 0F 00 00 00 20 04 00 00 00 00 F7 9F

其中FF FF FF FF為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111 11111111 11111111 11111111為全開，00000000 00000000 00000000 00000000為全斷，每8路為一個字節，起始為右側開始，如1、5、8、10、12、16、21通道打開，其他關閉，則1.5.8為10010001,16進制為91 ，10,12,16為10001010,16進制為8A，21為00010000,16進制為10，全部開關指令為91 8A 10 00。

全斷全開返回碼：FE 0F 00 00 00 20 40 1C

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的DAM系列設備連接使用，支持串口、WiFi等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據excel表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1.軟件登陸

2.添加區域

3.添加設備(設備組命名)

4.操作設備

5.定時功能

6.查看歷史數據及數據導出

7.數據備份及還原

8.系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1、搜索不到設備時的解決方法：

①檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

②操作軟件，使能DHCP服務

③如果以上操作仍舊搜索不到，

請確認當前PC的網段和設備的網段在一個網段下。

禁用PC的其他不用的網卡。

當前PC只有一個唯一的局域網IP。

請用PC確認網線是好用的。

當前軟件僅支持ipv4。

④如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵6S，無線LORA方式燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP;

⑤勾選所有設備

在“基本配置信息”欄內，修改設備IP為靜態IP，與電腦所處網段為同一網段，點擊“下載參數”，2S后再點擊“下載參數”，提示配置成功。

2、當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

確認電腦端IP與設備要配置的IP為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的DHCP處于開啟狀態。
